Поверка генератора сигнала SMA100B
Поверка осуществляется по документу РТ-МП-4669-441-2017 «ГСИ. Генераторы сигналов SMA100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 6 сентября 2017 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- ваттметр поглощаемой мощности NRP18S-10 (регистрационный номер в Федеральном информационном фонде 67460-17);
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
- приемник измерительный FSMR26 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678-12);
- анализатор фазового шума FSWP26 с опцией B61 (регистрационный номер в Федеральном информационном фонде 63528-16);
- анализатор спектра FSW43 с опциями К7 и B160 (регистрационный номер в Федеральном информационном фонде 53782-13);
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель генератора сигналов SMA100B в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.
Поверка генератора сигнала SMA100B
Принцип действия генераторов сигналов SMA100B основан на формировании базового диапазона частот синтезатором высокой частоты и расширении его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор с частотой 10 МГц. Уровень выходного сигнала генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для формирования сигналов с различными видами модуляции генератор может быть оснащен импульсным модулятором и модулятором для амплитудной, частотной и фазовой модуляций, а также источниками модулирующих сигналов.

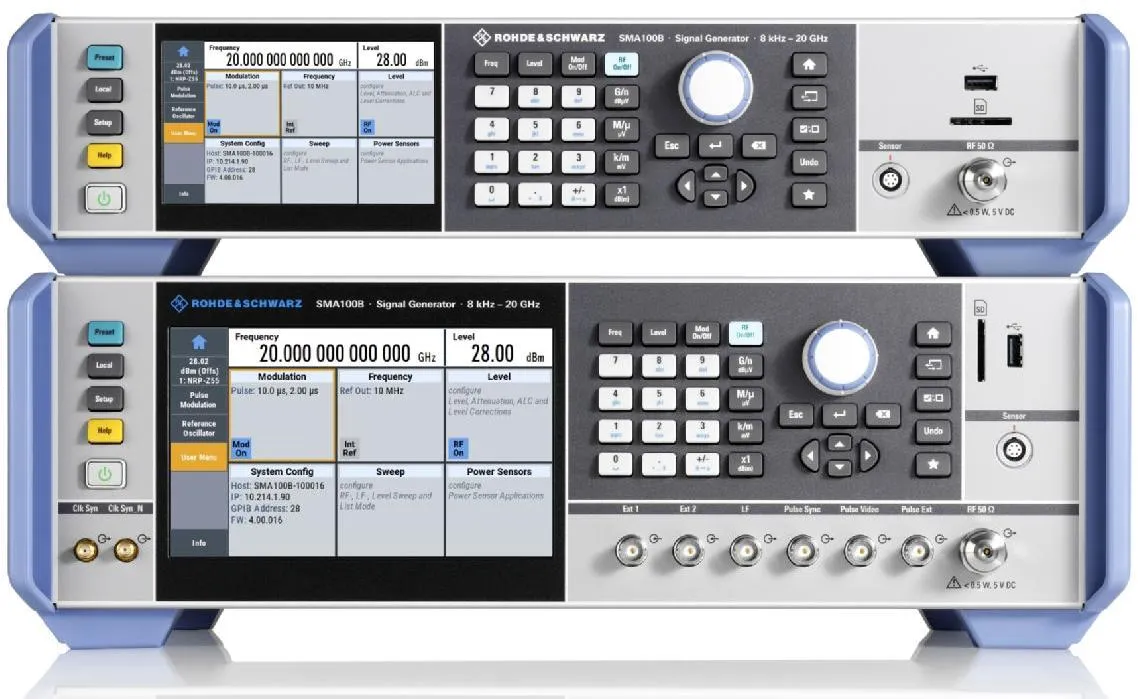

Конструктивно генераторы сигналов SMA100B выполнены в виде настольного лабораторного прибора. Управление генераторами сигналов SMA100B осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов в зависимости от исполнения генератора могут находиться как на передней, так и на задней панели. Генераторы сигналов SMA100B оснащены интерфейсами LAN и опционально USB, GPIB.
Генераторы сигналов SMA100B имеют следующие опции:
- B92 — опция корпуса с низким профилем;
- B93 — опция корпуса с высоким профилем;
- B103/B106/B112/B120 — опции диапазона частот до 3 ГГц/6 ГГц/12,75 ГГц/20 ГГц;
- B1H — опция опорного генератора повышенной точности;
- B710 — опции улучшения фазовых шумов в ближней зоне для B106, B112, B120;
- B710N — опция улучшения фазовых шумов в ближней зоне для B103;
- B711 — опции низких фазовых шумов для B106, B112, B120;
- B711N — опция низких фазовых шумов для B103;
- K31 — опция повышенной выходной мощности до 3/6 ГГц;
- B32 — опция большой выходной мощности до 3/6 ГГц;
- K33 — опция повышенной выходной мощности до 12,75/20 ГГц;
- B34 — опция большой выходной мощности до 12,75/20 ГГц;
- K22 — опция импульсного модулятора;
- K23 — опция импульсного генератора;
- K24 — опция модулирующего генератора сигналов произвольной формы;
- K720 — опция модулятора АМ/ЧМ/ФМ;
- K703 — опция входа и выхода опорных частот 100 МГц и 1 ГГц;
- B80 — опция разъема СВЧ выхода на задней панели до 3/6 ГГц;
- B81 — опция разъема СВЧ выхода на задней панели до 12,75/20 ГГц;
- B86 — опция удаленного управления по GPIB и USB.
Генераторы сигналов SMA100B, в зависимости от установленных опций, отличаются высотой корпуса. Общий вид генераторов сигналов SMA100B, обозначение места нанесения знака утверждения типа средства измерения и знака поверки
Программное обеспечение
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMA100B за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW SMA100B |
| Номер версии (идентификационный номер) ПО | 4.15.010.12 и выше |
| Цифровой идентификатор ПО | — |
| Наименование характеристики | Значение | |
| Диапазон частот, Г ц | опция B103 | от 8103 до 3 109 |
| опция B106 | от 8 103 до 6109 | |
| опция B112 | от 8103 до 12,75 • 109 | |
| опция B120 | от 8103 до 20109 | |
| Дискретность установки частоты, Гц | 0,001 | |
| Выход/выход опорной частоты, Гц | штатно | 1106 |
| опция K703 | 1106, 1 108, 1109 | |
| Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты | штатно | +110’7 |
| опции B1H/B710/ B710N/B711/B711N | ±3 10-8 | |
Параметры уровня выходного сигнала
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Диапазон установки значений уровня выходного
* сигнала для опций B103/B106 в зависимости ** от частоты, дБмВт |
штатно | от 100 кГц до 1 МГц включ. | от -127 до +13 |
| св. 1 МГц до 6 ГГц включ. | от -127 до +19 | ||
| опция K31 | от 100 кГц до 1 МГц включ. | от -127 до +13 | |
| св. 1 МГц до 6 ГГц включ. | от -127 до +25 | ||
| опции K31 и B32 | от 100 кГц до 1 МГц включ. | от -127 до +13 | |
| св. 1 МГц до 8 МГц включ. | от -127 до +25 | ||
| св. 8 МГц до 6 ГГц включ. | от -127 до +30 | ||
| Диапазон установки значений уровня выходного сигнала для опций B112/B120 в зависимости от частоты, дБмВт | штатно | от 100 кГц до 1 МГц включ. | от -127 до +13 |
| св. 1 МГц до 6 ГГц включ. | от -127 до +18 | ||
| св. 6 ГГц до 13 ГГц включ. | от -127 до +18 | ||
| св. 13 ГГц до 20 ГГц включ. | от -127 до +17 | ||
| опция K33 | от 100 кГц до 1 МГц включ. | от -127 до +13 | |
| св. 1 МГц до 6 ГГц включ. | от -127 до +23 | ||
| св. 6 ГГц до 20 ГГц включ. | от -127 до +20 | ||
| опции K33 и B34 | от 100 кГц до 1 МГц включ. | от -127 до +13 | |
| св. 1 МГц до 8 МГц включ. | от -127 до +25 | ||
| св. 8 МГц до 6 ГГц включ. | от -127 до +28 | ||
| св. 6 ГГц до 8 ГГц включ. | от -127 до +26 | ||
| св. 8 ГГц до 18 ГГц включ. | от -127 до +27 | ||
| св. 18 ГГц до 20 ГГц включ. | от -127 до +24 | ||
| 1 | 2 | ||
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | ||
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ | до минус 90 дБмВт включ. | от 100 кГц до 8 МГц включ. | ±1,2 |
| св. 8 МГц до 3 ГГц включ. | ±0,8 | ||
| св. 3 ГГц до 20 ГГц включ. | ±1,2 | ||
| от минус 90 до 25 дБмВт вкл. | от 100 кГц до 8 МГц включ. | ±1,0 | |
| св. 8 МГц до 3 ГГц включ. | ±0,5 | ||
| св. 3 ГГц до 20 ГГц включ. | ±0,9 | ||
| св. 25 дБмВт | от 8 МГц до 18 ГГц | ±1,0 | |
| КСВН выхода ВЧ, не более | 2,0 | ||
| Тип выходного разъема | опции B103/B106 | N «розетка» | |
| опции B112/B120 | 2,92 мм «розетка» | ||
| Примечания
диапазон установки значений уровня выходного сигнала не нормируется для опций B80/B81 ** здесь и далее: дБмВт — дБ относительно 1 мВт |
|||
Параметры спектра выходного сигнала в режиме непрерывных колебаний
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Уровень гармонических составляющих для уровня выходного сигнала менее 10 дБмВт, дБ относительно несущей, не более: | B103/B106 | от 100 кГц до 10 МГц включ. | -30 |
| св. 10 МГц до 6 ГГц включ. | -60 | ||
| B112/B120 | от 100 кГц до 10 МГц включ. | -30 | |
| св. 10 МГц до 20 ГГц включ. | -55 | ||
| Уровень негармонических составляющих для уровня выходного сигнала менее 10 дБмВт при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более | штатно | до 750 МГц включ. | -96 |
| св. 750 МГц до 1,5 ГГц включ. | -92 | ||
| св. 1,5 ГГц до 3 ГГц включ. | -86 | ||
| св. 3 ГГц до 6 ГГц включ. | -80 | ||
| св. 6 ГГц до 12 ГГц включ. | -74 | ||
| св. 12 ГГц до 20 ГГц включ. | -68 | ||
| опция B711 или B711N | до 1,5 ГГц включ. | -100 | |
| св. 1,5 ГГц до 3 ГГц включ. | -94 | ||
| св. 3 ГГц до 6 ГГц включ. | -88 | ||
| св. 6 ГГц до 12 ГГц включ. | -82 | ||
| св. 12 ГГц до 20 ГГц включ. | -76 | ||
| Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне сигнала 10 дБмВт в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более | штатно | 10 МГц | -158 |
| 100 МГц | -154 | ||
| 1 ГГц | -135 | ||
| 2 ГГц | -129 | ||
| 3 ГГц | -125 | ||
| 4 ГГц | -123 | ||
| 6 ГГц | -119 | ||
| 10 ГГц | -115 | ||
| 20 ГГц | -109 | ||
| опции B710 или B710N | приведены в таблице 5 | ||
| опции B711 или B711N | приведены в таблице 6 | ||
Спектральная плотность мощности фазовых шумов для опции B710/B710N при уровне сигнала 10 дБмВт в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
| Частота несущей F | Частота отстройки AF | ||||||
| 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | |
| 10 МГц | -124 | -136 | -147 | -157 | -160 | -161 | — |
| 100 МГц | -117 | -129 | -144 | -153 | -155 | -162 | -162 |
| 1 ГГц | -97 | -111 | -131 | -135 | -135 | -145 | -160 |
| 2 ГГц | -91 | -105 | -125 | -129 | -129 | -139 | -159 |
| 3 ГГц | -87 | -101 | -121 | -125 | -125 | -136 | -159 |
| 4 ГГц | -86 | -99 | -119 | -123 | -123 | -133 | -157 |
| 6 ГГц | -81 | -95 | -115 | -119 | -119 | -131 | -156 |
| 10 ГГц | -77 | -91 | -111 | -115 | -115 | -124 | -148 |
| 20 ГГц | -71 | -85 | -105 | -109 | -109 | -118 | -142 |
Спектральная плотность мощности фазовых шумов для опции B711/B711N при уровне сигнала 10 дБмВт в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
| Частота несущей F | Частота отстройки AF | ||||||
| 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | |
| 10 МГц | -124 | -136 | -147 | -157 | -160 | -161 | — |
| 100 МГц | -117 | -129 | -146 | -155 | -162 | -162 | -162 |
| 1 ГГц | -97 | -111 | -135 | -147 | -148 | -157 | -160 |
| 2 ГГц | -91 | -105 | -129 | -142 | -142 | -151 | -159 |
| 3 ГГц | -87 | -101 | -125 | -138 | -138 | -148 | -159 |
| 4 ГГц | -86 | -99 | -122 | -135 | -136 | -147 | -157 |
| 6 ГГц | -81 | -95 | -119 | -132 | -132 | -144 | -155 |
| 10 ГГц | -77 | -91 | -115 | -128 | -128 | -140 | -156 |
| 20 ГГц | -71 | -85 | -109 | -122 | -122 | -134 | -148 |
Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)
| Наименование характеристики | Значение |
| Диапазон установки периода следования импульсов модулирующего генератора, с | от 2010-9 до 100 |
| Диапазон установки длительности импульсов модулирующего генератора, с | от 5 10-9 до 100 |
| Дискретность установки длительности и периода, нс | 5 |
| Минимальная длительность радиоимпульсов, нс, не более | 20 |
| Время нарастания/спада радиоимпульса, нс, не более | 10 |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее | 80 |
Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опции K720 и K24)
| Наименование характеристики | Значение |
| Диапазон установки коэффициента амплитудной модуляции, % | от 0 до 100 |
| Дискретность установки коэффициента амплитудной модуляции, % | 0,01 |
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, % | ±(0,03М + 1) |
| Коэффициент гармоник огибающей в режиме амплитудной модуляции при глубине модуляции 80 % и модулирующей частоте 1 кГц, %, не более | 2,0 |
| Диапазон модулирующих частот для АМ, Гц | от 10 до 100103 |
Параметры выходного сигнала в режиме внутренней частотной модуляции
| (опции K720 и K24) | ||
| Наименование характеристики | Значение | |
| Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц | до 350 МГц включ. | 5 |
| св. 350 МГц до 375 МГц включ. | 2,5 | |
| св. 375 МГц до 750 МГц включ. | 5 | |
| св. 750 МГц до 1,5 ГГц включ. | 10 | |
| св. 1,5 ГГц до 3 ГГц включ. | 20 | |
| св. 3 ГГц до 6 ГГц включ. | 40 | |
| св. 6 ГГц до 12 ГГц включ. | 80 | |
| св. 12 ГГц до 20 ГГц включ. | 160 | |
| Дискретность установки девиации частоты, % | 0,02 | |
| Пределы допускаемой абсолютной погрешности установки девиации частоты Fa при модулирующей частоте 10 кГц, Гц | ±(0,015Гд + 20) | |
| Коэффициент гармоник огибающей в режиме частотной модуляции при модулирующей частоте 10 кГц и девиации 1 МГц, %, не более | 0,1 | |
| Диапазон модулирующих частот для частотной модуляции, Гц | от 10 до 10-106 | |
Основные технические характеристики
| Наименование характеристики | Значение | |
| Рабочие условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность воздуха при температуре 40 °С, %, не более |
от 0 до +55 85 | |
| Условия хранения и транспортирования:
— температура окружающего воздуха, °С — относительная влажность воздуха при температуре 40 °С, %, не более |
от -40 до +70 95 | |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | 230±23 | |
| Потребляемая мощность, Вт, не более | 300 | |
| Масса, кг, не более | 20 | |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | опция B92 | 472x445x108 |
| опция B93 | 472x445x152 | |
| Время прогрева, мин | 30 | |
| Средняя наработка на отказ, лет | 10 | |
Поверка осуществляется по документу РТ-МП-4669-441-2017 «ГСИ. Генераторы сигналов SMA100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 6 сентября 2017 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- ваттметр поглощаемой мощности NRP18S-10 (регистрационный номер в Федеральном информационном фонде 67460-17);
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
- приемник измерительный FSMR26 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678-12);
- анализатор фазового шума FSWP26 с опцией B61 (регистрационный номер в Федеральном информационном фонде 63528-16);
- анализатор спектра FSW43 с опциями К7 и B160 (регистрационный номер в Федеральном информационном фонде 53782-13);
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель генератора сигналов SMA100B в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
|
Отправка в город |
Срок доставки |
|
Москва |
2 рабочих дня |
|
Санкт-Петербург |
На следующий день |
|
Казань |
3-4 рабочих дней |
|
Ростов-на-Дону |
3-4 рабочих дней |
|
Саратов |
3-4 рабочих дней |
|
Екатеринбург |
3-4 рабочих дней |
|
Новосибирск |
3-5 рабочих дней |
|
Иркутск |
4-6 рабочих дней |
|
Хабаровск |
4-6 рабочих дней |
|
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
