Поверка генератора сигнала произвольной формы WW5061, WW5062, WW1071, WW1072, WW2571, WW2572, WW1281
Поверку генератора проводят в соответствии с разделом 7 «Методика поверки» Руководства по эксплуатации, согласованным с ФГУ «Ростест-Москва» августа 2006 г.
В перечень оборудования, необходимого для поверки генератора, входят:
- Осциллограф LеСгоу WR6200А: РЭ
- Частотомер электронно-счетный Ч3-64: ТО
- Вольтметр универсальный В7-54: ТО
- Анализатор спектра Agilent 8596Е: РЭ
- Измеритель нелинейных искажений С6-11: ТО
Межповерочный интервал —1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для генерирования стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы в диапазоне частот 0,1 мГц…400 МГц по одному или двум каналам в зависимости от модели в лабораторных условиях приисследовании, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.
17.08.2012 продлен срок свидетельства
Поверка генератора сигнала произвольной формы WW5061, WW5062, WW1071, WW1072, WW2571, WW2572, WW1281
Принцип работы генератора основан на воспроизведении сигналов с помощью цифро-аналогового преобразователя (ЦАП) под управлением микропроцессора. Цифровые отсчёты с информацией о форме сигнала поступают из оперативной памяти прибора на ЦАП, который работает с переменной частотой дискретизации. Для формирования требуемой частоты выходного сигнала микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала. Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аггенюаторов, а затем на выходной разъем. В режиме генерирования сигналов произвольной формы настройку частоты дискретизации и длины памяти с цифровыми отсчетами сигнала производит пользователь, при этом доступна возможность управления памятью: деление ее на сегменты и формирование последовательностей сегментов с произвольным числом повторов. Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними. Двухканальные модели генераторов генерируют синфазные сигналы по обоим каналам, что позволяет использовать их в качестве источников для векторной модуляции. Генераторы обеспечивают генерацию в режимах: непрерывном, с синхрозапуском (по внешнему сигналу, команде дистанционного управления или ручному запуску) и смешанном; а также поддерживают мультгенераторную синхронизацию для создания многоканальных систем.
В память генератора заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной и фазовой манипуляций, режим качания частоты. Режим формирования сигналов произвольной формы, произвольных видов модуляции, управление памятью для создания последовательностей сегментов осуществляется с помощью специального программного обеспечения через внешний компьютер.

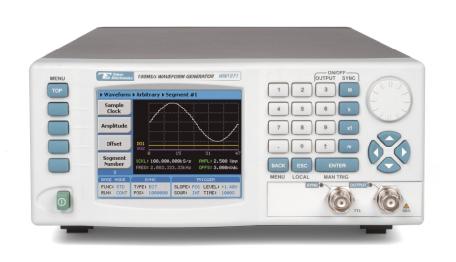

Генератор выполнен в корпусе настольного исполнения. На передней панели генератора расположены:
- табло для отображения режимов работы и значений параметров воспроизводимых сигналов;
- ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров;
- разъемы основных выходов прибора для выдачи различны видов сигналов и разъем выхода синхронизации;
- На задней панели генератора расположены:
- разъем сетевого питания;
- интерфейсы дистанционного управления КОП, ПВ и LAN;
- разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты;
- разъем внешней синхронизации.
Модели генераторов различаются диапазоном частот дискретизации, разрядностью ЦАП и количеством каналов. Кроме этого, модели WW2571/2572 имеют 16-канальный параллельный логический выход для формирования цифровых последовательностей, а модель WW1281 — выход для формирования цифровых потоков последовательных данных.
| Нормальные условия применения | Температура: (24±5) °С
Относительная влажность воздуха: (30-80) °/о Атмосферное давление: (84-106) кПа |
| Хранение/транспортирование | Температура: (-10…+55) °С
Относительная влажность воздуха: не более 85 °/о Атмосферное давление: (70-107) кПа |
| Масса | Не более 6 кг для WW 1281
Не более 3,5 кг для остальных моделей |
| Геометрические размеры | 212х88х415 мм |
| Питание прибора | (198 — 242) В, (48 —52) Гц, максимальная потребляемая мощность не более б0 Вт. |
Поверку генератора проводят в соответствии с разделом 7 «Методика поверки» Руководства по эксплуатации, согласованным с ФГУ «Ростест-Москва» августа 2006 г.
В перечень оборудования, необходимого для поверки генератора, входят:
- Осциллограф LеСгоу WR6200А: РЭ
- Частотомер электронно-счетный Ч3-64: ТО
- Вольтметр универсальный В7-54: ТО
- Анализатор спектра Agilent 8596Е: РЭ
- Измеритель нелинейных искажений С6-11: ТО
Межповерочный интервал —1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- Техническая документация фирмы-изготовителя.
