Поверка генератора сигнала Agilent E4428C ESG, Agilent E4438C ESG
Поверка осуществляется по документу МП 52864-13 «Инструкция. Генераторы сигналов Agilent E4428C ESG, Agilent E4438C ESG. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;
- милливольтметр Ф 5263, регистрационный номер 9003-83, пределы измерений от 1 мВ до 300 В, диапазон частот от 10 Гц до 10 МГц, пределы допускаемой погрешности измерений ± (0,5-10) %;
- вольтметр переменного тока диодный компенсационный В3-49, регистрационный номер 5477-76, диапазон измерений от 10 мВ до 100 В, диапазон частот от 20 Гц до1000МГц, пределы допускаемой погрешности измерений ± (0,2+0,08/U) %;
- измеритель модуляции вычислительный СК3-45, регистрационный номер 9331-94, диапазон несущих частот измеряемого сигнала в режиме АМ от 4-10-4 до 500 МГц и ЧМ от 4-10-4 до 1000 МГц, погрешность измерений: в режиме АМ А = ±(Д1 -М + АМш), где А0-относительная погрешность измерения; М — значение измеряемого коэффициента, %; ДМш -«шумовой» остаток, %; в режиме ЧМ: А = ±(2Д — Аf + 2Afw), где А0-относительная погрешность измерений; ДГ — значение измеряемой девиации частоты, кГц; ДГш — «шумовой» остаток, кГц;
- осциллограф вычислительный стробоскопический прецизионный С9-9, регистрационный номер 8872-82, полоса пропускания от 0 до 18 ГГц, диапазон напряжений от 10 мВ до 1 В, погрешность измерения временных интервалов ± (0,2+(0,5Dp/Dx)), при Dx от 5 нс до 100 мкс, ± (2+(0,4Dp/Dx)+(0,6/Dx)) при Dx от 40 пс до 5 нс, где D„ — длительность развертки, Dx -длительность измеряемого импульса;
- анализатор спектра Agilent 4408B, регистрационный номер 23670-08, диапазон измеряемых частот от 100 до 13,2109 Гц, максимальный динамический диапазон 98 дБ, пределы допускаемой абсолютной погрешности измерения уровня ± 1,0 дБ;
- анализатор спектра Agilent E4440A, регистрационный номер 26411-04, Диапазон частот от 3 Гц до 26 ГГц, диапазон измерений мощности от минус 140 до 30 дБм, пределы допускаемой погрешности измерений мощности ± 0,2 дБ; нелинейность шкалы ± 0,2 дБ;
- компаратор частотный Ч7-39, регистрационный номер 10100-85, частота: 1, 5, -10 -12 -13 10 МГц, нестабильность частоты 10 за 0,1 с, 2^10″ за 1 с, 3^10″ за 10 с;
- ваттметр поглощаемой мощности М3-54, регистрационный номер 7058-79, диапазон частот от 0 до 17,85 ГГц, диапазон измерений мощности от 10-4 до 1 Вт; пределы допускаемой погрешности измерений мощности ± 1,5 %
- ваттметр поглощаемой мощности М3-51, регистрационный номер 7055-79, диапазон частот от 0,02 до 17,85 ГГц, диапазон измерений мощности от 10-6 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (от 4 до 6) %;
- частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85, диапазон частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности ± 5-10-7;
- частотомер электронно-счетный вычислительный Ч3-64/1, регистрационный номер 9135-83, диапазон измерений частоты синусоидального сигнала от 0,0001 Гц до 1 ГГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора за интервал между поверками ± 1,5 10 .
Сведения о методах измерений
- Генераторы сигналов Agilent E4428C ESG, Agilent E4438C ESG. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов Agilent E4428C ESG, Agilent E4438C ESG
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 6 ГГц, а также сигналов с частотной (ЧМ), фазовой (ФМ), импульсной (ИМ) модуляциями.
Поверка генератора сигнала Agilent E4428C ESG, Agilent E4438C ESG
Принцип действия генераторов основан на использовании метода косвенного синтеза, заключающегося в применении фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках. Названия программируемых клавиш располагаются вдоль правой границы экрана
Предусмотрены входные разъемы для обеспечения внешних модулирующих сигналов ЧМ, ФМ, ИМ.
Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов
| Опция | Функциональное
назначение |
Возможность комплектации генератора | |
| Agilent Е4428С ESG | Agilent Е4438С ESG | ||
| 501 | диапазон частот от 250 кГц до 1 ГГц | нет | да |
| 502 | диапазон частот от 250 кГц до 1 ГГц | нет | да |
| 503 | диапазон частот от 250 кГц до 3 ГГц | да | да |
| 504 | диапазон частот от 250 кГц до 4 ГГц | нет | да |
| 506 | диапазон частот от 250 кГц до 6 ГГц | да | да |
| ШВ | диапазон уровня выходного сигнала от минус 127 до 17 дБм | да | да |
| UNJ включает опцию 1Е5 | уменьшенный фазовый шум | нет | да |
| 1Е5 | высокостабильная опора | нет | да |

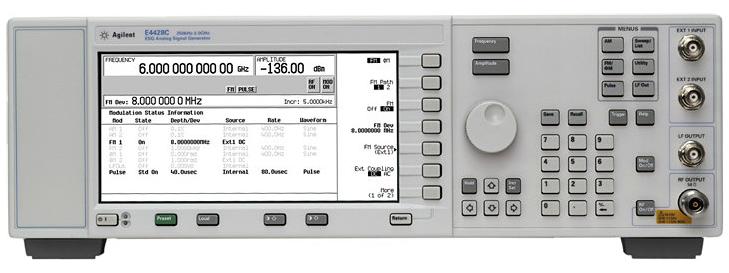

Внешний вид генераторов приведен на рисунках 1, 2. При оформлении внешнего вида частотомеров могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies». Место нанесения наклейки «Знак утверждения типа» и схема пломбировки генераторов от несанкционированного доступа приведена на рисунках 1, 2. Места пломбировки от несанкционированного доступа.
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов Agilent E4428C ESG, Agilent E4438C ESG». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| E4428C/ E4438C ESG Vector Signal Generator Firmware | Не ниже C.05.83 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
|
Межповерочный интервал
|
|
|

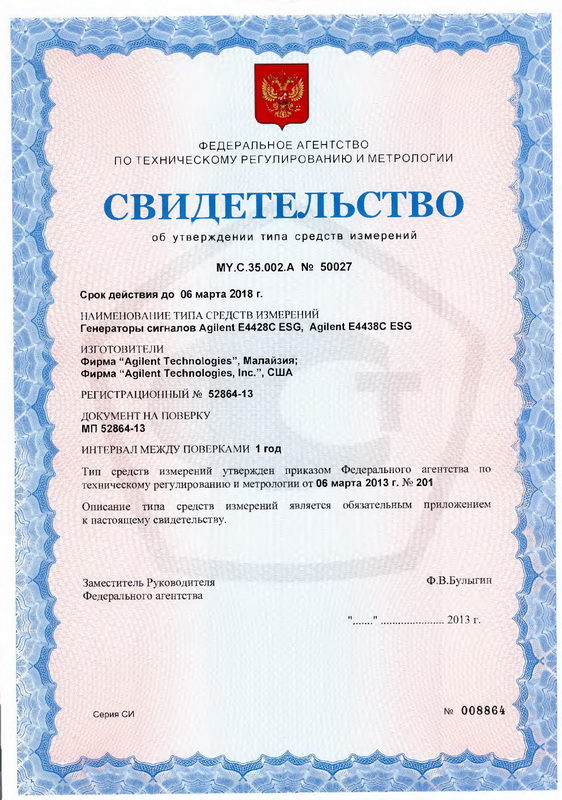

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 52864-13 «Инструкция. Генераторы сигналов Agilent E4428C ESG, Agilent E4438C ESG. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;
- милливольтметр Ф 5263, регистрационный номер 9003-83, пределы измерений от 1 мВ до 300 В, диапазон частот от 10 Гц до 10 МГц, пределы допускаемой погрешности измерений ± (0,5-10) %;
- вольтметр переменного тока диодный компенсационный В3-49, регистрационный номер 5477-76, диапазон измерений от 10 мВ до 100 В, диапазон частот от 20 Гц до1000МГц, пределы допускаемой погрешности измерений ± (0,2+0,08/U) %;
- измеритель модуляции вычислительный СК3-45, регистрационный номер 9331-94, диапазон несущих частот измеряемого сигнала в режиме АМ от 4-10-4 до 500 МГц и ЧМ от 4-10-4 до 1000 МГц, погрешность измерений: в режиме АМ А = ±(Д1 -М + АМш), где А0-относительная погрешность измерения; М — значение измеряемого коэффициента, %; ДМш -«шумовой» остаток, %; в режиме ЧМ: А = ±(2Д — Аf + 2Afw), где А0-относительная погрешность измерений; ДГ — значение измеряемой девиации частоты, кГц; ДГш — «шумовой» остаток, кГц;
- осциллограф вычислительный стробоскопический прецизионный С9-9, регистрационный номер 8872-82, полоса пропускания от 0 до 18 ГГц, диапазон напряжений от 10 мВ до 1 В, погрешность измерения временных интервалов ± (0,2+(0,5Dp/Dx)), при Dx от 5 нс до 100 мкс, ± (2+(0,4Dp/Dx)+(0,6/Dx)) при Dx от 40 пс до 5 нс, где D„ — длительность развертки, Dx -длительность измеряемого импульса;
- анализатор спектра Agilent 4408B, регистрационный номер 23670-08, диапазон измеряемых частот от 100 до 13,2109 Гц, максимальный динамический диапазон 98 дБ, пределы допускаемой абсолютной погрешности измерения уровня ± 1,0 дБ;
- анализатор спектра Agilent E4440A, регистрационный номер 26411-04, Диапазон частот от 3 Гц до 26 ГГц, диапазон измерений мощности от минус 140 до 30 дБм, пределы допускаемой погрешности измерений мощности ± 0,2 дБ; нелинейность шкалы ± 0,2 дБ;
- компаратор частотный Ч7-39, регистрационный номер 10100-85, частота: 1, 5, -10 -12 -13 10 МГц, нестабильность частоты 10 за 0,1 с, 2^10″ за 1 с, 3^10″ за 10 с;
- ваттметр поглощаемой мощности М3-54, регистрационный номер 7058-79, диапазон частот от 0 до 17,85 ГГц, диапазон измерений мощности от 10-4 до 1 Вт; пределы допускаемой погрешности измерений мощности ± 1,5 %
- ваттметр поглощаемой мощности М3-51, регистрационный номер 7055-79, диапазон частот от 0,02 до 17,85 ГГц, диапазон измерений мощности от 10-6 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (от 4 до 6) %;
- частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85, диапазон частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности ± 5-10-7;
- частотомер электронно-счетный вычислительный Ч3-64/1, регистрационный номер 9135-83, диапазон измерений частоты синусоидального сигнала от 0,0001 Гц до 1 ГГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора за интервал между поверками ± 1,5 10 .
Сведения о методах измерений
- Генераторы сигналов Agilent E4428C ESG, Agilent E4438C ESG. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов Agilent E4428C ESG, Agilent E4438C ESG
- Техническая документация изготовителя.
