Поверка газоанализатора портативного Микросенс М2

Назначение: для измерений довзрывоопасных концентраций горючих газов, объемной доли кислорода, водорода, диоксида углерода, сероводорода, аммиака, диоксида серы, хлороводорода в воздухе рабочей зоны, а также объемной доли компонентов в газовых средах.

Поверка газоанализатора портативного Микросенс М2

Принцип измерений газоанализаторов портативных Микросенс М2 (далее — газоанализаторы) зависит от используемых первичных измерительных преобразователей:

• по измерительному каналу горючих газов и диоксида углерода — инфракрасный, основанный на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3-3,4 мкм;
• по измерительному каналу кислорода, водорода и вредных газов — электрохимический, основанный на химической реакции молекул определяемого компонента на измерительном электроде с образованием электрического тока, сила которого пропорциональна содержанию определяемого компонента в анализируемой среде.

Газоанализаторы представляют собой автоматические многоканальные индивидуальные приборы непрерывного действия.

Способ отбора пробы — диффузионный.

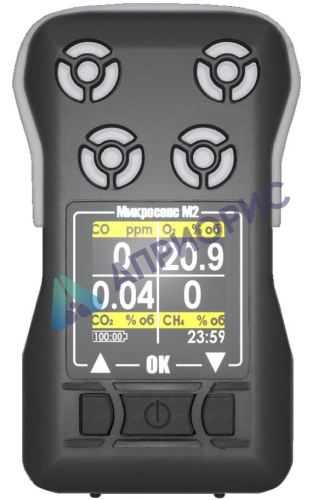

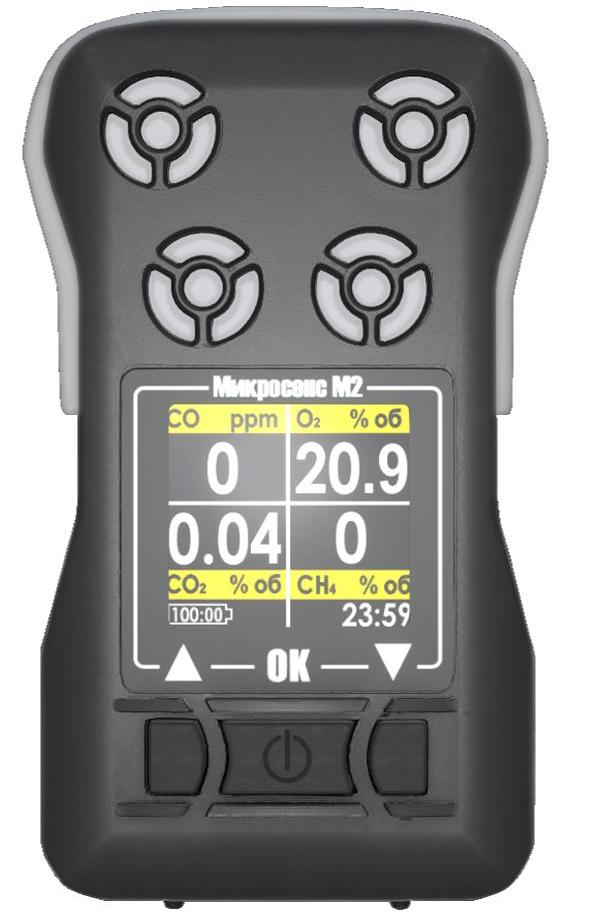

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.

На лицевой панели корпуса расположены:

• цветной жидкокристаллический дисплей;
• «CardioLight» — световая панель, служащая для оповещения о состоянии атмосферы и газоанализатора;
• кнопочная клавиатура (три кнопки);
• 4 отверстия для диффузионного захода анализируемой среды к датчикам газоанализатора.

На задней панели корпуса расположены: крепление для ремешка или на ремень типа полукольцо с застежкой «крокодил» (по заказу), светодиодный фонарик, гарантийная наклейка, паспортная табличка, динамик звуковой сигнализации.

На нижней части корпуса расположен разъем для подключения газоанализатора к док-станции.

Электрическое питание газоанализаторов осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора.

В корпусе прибора предусмотрено 4 слота для установки датчиков. В нижнем ряду датчиков (при направлении взгляда на лицевую панель прибора) могут быть размещены оптический цифровой датчик для измерения содержания углеводородных газов, либо оптический цифровой датчик CO2, либо электрохимический датчик на вредные газы (по заказу). В левый верхний слот устанавливается один электрохимический датчик на вредные газы (по заказу), в правый верхний слот устанавливается только датчик кислорода. Конкретный набор датчиков определяется при заказе. Газоанализатор обеспечивает одновременное измерение до 5 определяемых компонентов (при использовании сдвоенного датчика CO/H2S).

Газоанализаторы обеспечивают выполнение следующих функций:

• цифровая индикация результатов измерений;
• подача световой и звуковой вибрационной (при наличии вибромотора) сигнализации при достижении концентрацией измеряемых газов заданного уровня;
•  запись и последующее отображение максимальных значений концентраций за период после включения;
• функция «черного ящика» — запись результатов измерений в энергонезависимую память (запись всех параметров газоанализатора каждую секунду, сохранение данных за последние 60 ч работы);
• передача результатов измерений на ПК, интерфейс USB;

Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий отображение:

• результатов измерений содержания определяемых компонентов;
• уровня заряда аккумуляторов;
• информацию о срабатывании сигнализации и о сбоях в работе газоанализатора;
• максимальных и минимальных значений результатов измерений по каждому измерительному каналу.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:

• звуковым сигналом;
• светодиодным индикатором;
• отображением на дисплее символов, обозначающих срабатывание сигнализации.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие основные функции:

• прием и обработку измерительной информации от первичных измерительных преобразователей;
• диагностику аппаратной и программной частей газоанализатора;
• хранение результатов измерений;
• ведение и хранение журнала событий;
• обмен данными с ПЭВМ по интерфейсу USB.

Встроенное ПО реализует следующие расчетные алгоритмы:

• вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
• сравнение результатов измерений с заданными пороговыми значениями.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Газоанализаторы имеют возможность работы с автономным ПО «PagTool» для персонального компьютера под управлением ОС Microsoft Windows.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты — средний по Р 50.2.077—2014.

Идентификационные данные встроенного ПО
