Поверка газоанализатора ФСТ-03В
Поверка осуществляется по документу МП.МН 1058-2001 «Газоанализаторы ФСТ-03. Методика поверки» с изменением № 4, утвержденному РУП «БелГИМ» «07» июня 2016 г.
Основные средства поверки:
- ГСО-ПГС №№ 10541-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Газоанализаторы ФСТ-03 (далее — газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли метана или пропана и (или) массовой концентрации угарного газа, а также довзрывных концентраций горючих газов и паров горючих жидкостей (далее — довзрывных концентраций Ех) в воздухе и выдачи сигнализации о превышении установленных пороговых значений концентраций контролируемых газов. Поверка газоанализатора ФСТ-03В проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.
Описание и поверка газоанализатора ФСТ-03В
Газоанализаторы являются многоканальными стационарными приборами непрерывного действия и выпускаются в исполнении «Газоанализаторы ФСТ-03м».
Конструктивно газоанализаторы состоят из блока питания, сигнализации (далее — БПС), и выносных блоков датчиков (далее — БД).
БД имеют квадратную либо цилиндрическую форму с обозначением химической формулы определяемых компонентов CH4, С3Н8, Ех или CO.
БПС имеет два варианта исполнения:
- питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;
- питание осуществляется от источника постоянного напряжения 24 В.
Принцип действия газоанализаторов основан на регистрации изменения сопротивления термокаталитического сенсора при изменении концентрации метана, пропана, а также довзрывных концентрвций Ех и регистрации изменения тока электрохимического сенсора при изменении концентрации оксида углерода.
Довзрывные концентрации Ех измеряются в процентах от нижнего концентрационного предела распространения пламени. Метрологические характеристики довзрывных концентраций Ех нормированы для поверочного компонента гексан. Нижний концентрационный предел распространения пламени (далее — % НКПР) для гексана принят равным 1,0 об. %.
Газоанализаторы обеспечивают:
- одновременное измерение объемной доли метана (пропана), довзрывной концентрации Ех, массовой концентрации оксида углерода;
- возможность одновременного контроля до восьми точек (количество каналов);
- возможность установки двух порогов сигнализации;
- световую и звуковую сигнализацию о превышении концентрации каждого газа установленных порогов сигнализации;
- отображение информации о работоспособности каждого канала;
- защиту сенсора метана (пропана) от газовой перегрузки;
- коммутацию двух внешних электрических цепей для подключения независимых исполнительных устройств;
- возможность обмена информацией с ЭВМ по последовательному интерфейсу RS-232.
Питание БД и передача информации к БПС осуществляется с помощью двухжильного
кабеля с сопротивлением не более 25 Ом.

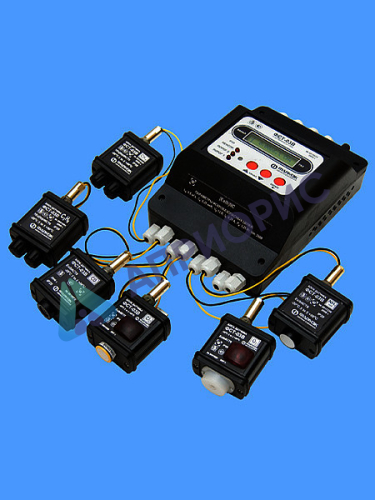

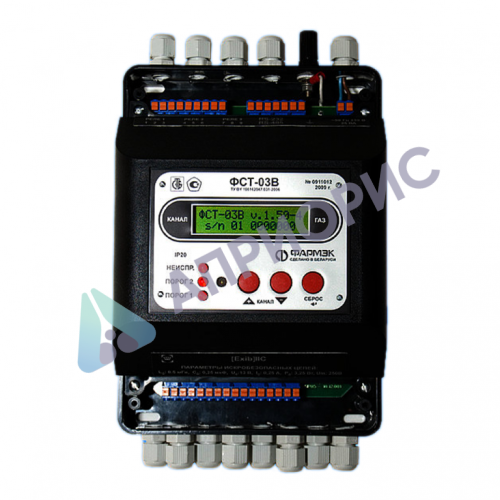

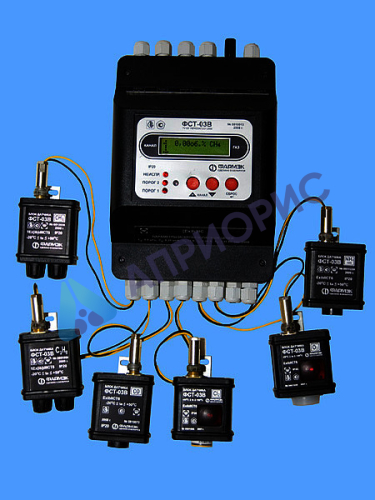

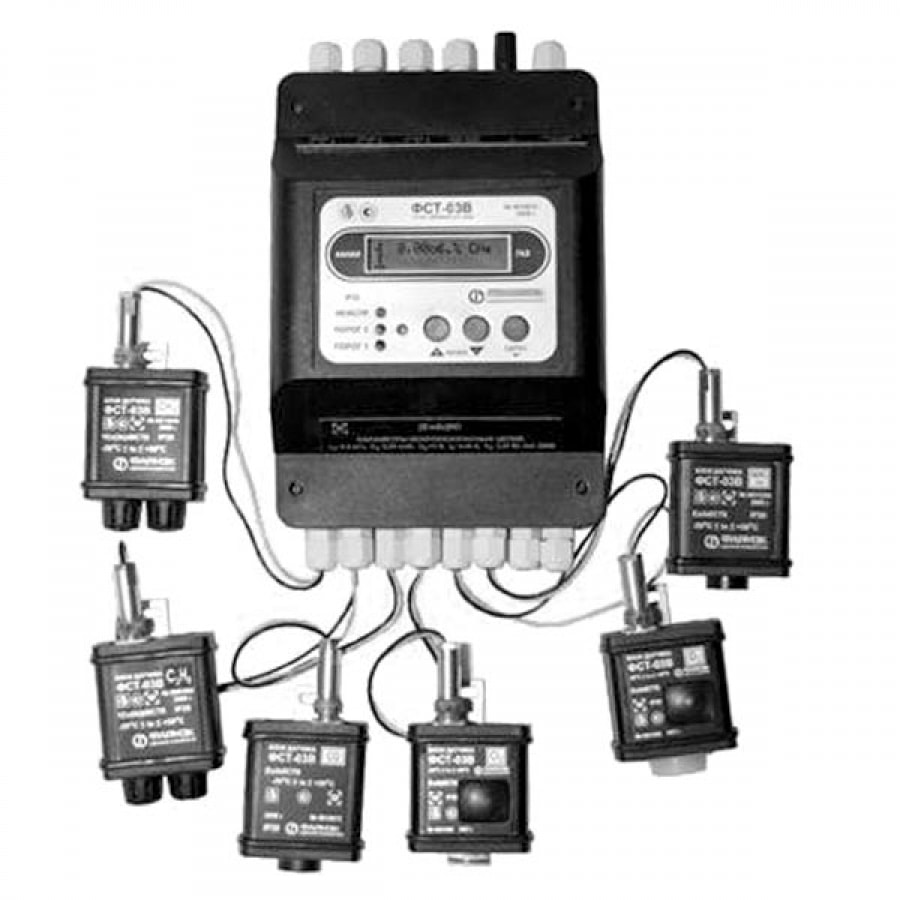

Рисунок 1 а — Внешний вид газоанализатора ФСТ-03м с питанием от источника постоянного
напряжения с номинальным значением 24 В
Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена на рисунке 2.
| Место пломбировки изготовителем находится под верхней крышкой | Место нанесения знака поверки в виде клейма — наклейки | |
Программное обеспечение
Газоанализаторы ФСТ-03м функционируют под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО блоков датчика и встроенное ПО блока питания и сигнализации.
Структура ПО блока датчика представлена на рисунке 3.
Основные функции встроенного ПО БД следующие:
- определение относительной концентрации измеряемого компонента (точке калибровки концентрации соответствует значение 4096);
- передача измеренного значения в БПС путем частотной модуляции своего тока потребления;
- прием команд калибровки от БПС и запись соответствующих значений в EEPROM.
Основные функции встроенного ПО БПС следующие:
- прием данных относительной концентрации измеряемого компонента от БД, расчет абсолютной концентрации, определение ошибок и аварий;
- отображение расчетных данных на экране газоанализатора;
- управление встроенными пороговыми устройствами (светодиоды, реле, зуммер) и посылку команд для блока релейного расширения;
- связь с внешними устройствами по интерфейсу RS232/RS485;
- управление калибровкой БД, с выдачей команд калибровки по интерфейсу БПС-БД;
- тестирование пороговых устройств путем ввода концентрации измеряемого компонента и задания ошибок, аварий;
- программирование параметров с помощью системы иерархических меню, а именно: выбор
типа БД, задание калибровочной концентрации, задания значения порогов и т. п.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений:
— объемной доли метана, % |
от 0 до 2,50 |
| — объемной доли пропана,%
— массовой концентрации оксида углерода, мг/м3 |
от 0 до 1,00 |
| от 10 до 125 | |
| — довзрывной концентрации Ех, % НКПР | от 0 до 50,0 |
| Диапазон показаний:
— объемной доли метана, % |
от 0 до 5,00 |
| — объемной доли пропана, % | от 0 до 2,00 |
| — показаний массовой концентрации оксида углерода, мг/м3 | от 0 до 125 |
| — довзрывной концентрации Ех , % НКПР | от 0 до 99,9 |
| Пределы допускаемой основной абсолютной погрешности: — объемной доли метана, % | ±0,25 |
| — объемной доли пропана, % | ±0,10 |
| — довзрывной концентрации Ех, % НКПР | ±5,0 |
| Пределы допускаемой основной относительной погрешности: массовой концентрации оксида углерода, аммиака,% | ±25 |
| Пороги срабатывания сигнализации: «ПОРОГ 1»
— объемной доли метана, % |
1,00 |
| — объемной доли пропана, % | 0,40 |
| — довзрывной концентрации Ех, % НКПР | 20,0 |
| — массовой концентрации оксида углерода, мг/м3 | 20 |
| «ПОРОГ 2»
— объемной доли метана, % |
5,00 |
| — объемной доли пропана, % | 2,00 |
| — довзрывной концентрации Ех, % НКПР | 99,0 |
| — массовой концентрации оксида углерода, мг/м | 100 |
| Наименование характеристики | Значение характеристики |
| Предел допускаемой вариации показаний 0,5 от пределов основной погрешности. | |
| Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации на каждые 10 °С 0,5 от пределов основной погрешности. | |
| Время прогрева, мин, не более | 2 |
| Номинальное время установления показаний Т 0,9 ном и пределы допускаемых отклонений от него, не более, с:
— по метану и пропану — по оксиду углерода — по Ех |
15±1
90±1 60±1 |
| Габаритные размеры, мм, не более:
— БПС — БД |
220х160х110
130х60х40 |
| Масса должна быть, кг, не более:
— БПС — БД |
4,0
0,3 |
| Условия эксплуатации:
— диапазон температур, °С — относительная влажность, %, при температуре 25 °С |
от — 20 до + 50 98 |
| Условия транспортирования:
— диапазон температур, °С — относительная влажность, %, при температуре 25 °С |
от — 50 до + 50 95±3 |
Поверка осуществляется по документу МП.МН 1058-2001 «Газоанализаторы ФСТ-03. Методика поверки» с изменением № 4, утвержденному РУП «БелГИМ» «07» июня 2016 г.
Основные средства поверки:
- ГСО-ПГС №№ 10541-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
