Поверка газоанализатора AF22е

Газоанализаторы АБ22е модификаций АБ22е, АБ22е/СИ28, АБ22е/СТК8 (далее — газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации диоксида серы (SO2), сероводорода (H2S) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях. Поверка газоанализатора AF22е проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.

Описание и поверка газоанализатора AF22е

Принцип действия газоанализаторов — флуоресцентный. Метод основан на принципе измерения интенсивности флуоресценции молекул SO2, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения SO2 лежит в пределах от 190 до 230 нм, в диапазоне, относительно свободном от влияния мешающих компонентов.

Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия. Модификация AF22е/СTRS состоит из двух соединенных между собой блоков.

Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.

Ультрафиолетовое излучение от источника возбуждает молекулы SO2, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Интенсивность флуоресценции, воздействующее на фотоумножитель, прямо пропорционально содержанию SO2 в анализируемой газовой пробе, отбор которой проводится при помощи встроенного побудителя расхода. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли, оксида азота, ароматических углеводородов и влаги.

При контроле сероводорода анализируемая проба газа попадает в блок конвертера, встроенный в газоанализатор, где на специальном фильтре проходит очистку от SO2, а затем при температуре 340 0С происходит реакция окисления сероводорода до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения H2S или SO2 и H2S.

При определении суммарного содержания соединений восстановленной серы (TRS) анализируемая проба газа попадает в блок конвертера, где на специальном фильтре проходит очистку от SO2, а затем при температуре 870 °С происходит реакция окисления соединений восстановленной серы (TRS) до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения TRS или SO2 и TRS.

Результаты измерений выводятся:

• на жидкокристаллический дисплей, расположенный на передней панели;
• на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
• на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.

На передней панели прибора расположеныидисплей, который обеспечивает вывод режима работы, результатов измерений в вы-

3    3

бранных единицах измерений (ppm (ppb) или мг/м (мкг/м )), а также вывод информации, необходимой для программирования и для тестирования прибора;

Способ отбора пробы — принудительный, за счет встроенного побудителя расхода.

Газоанализаторы выпускаются в трех модификациях:

• AF22e — для измерения объемной доли или массовой концентрации диоксида серы

(SO2);

• АБ22е/СН^ — для измерения объемной доли или массовой концентрации диоксида серы (SO2) и сероводорода (H2S);
• АБ22е/СТК^ — для измерения объемной доли или массовой концентрации диоксида серы (SO2) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S;

Газоанализаторы модификаций АБ22е и АБ22е/СН^ могут быть с диапазоном измерений до 1 млн-1 или до 10 млн-1.

Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.

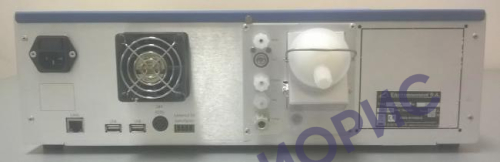

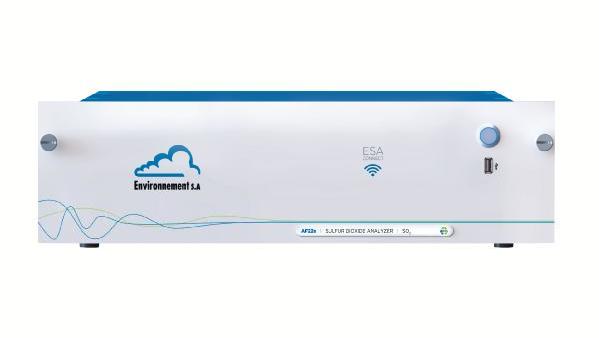

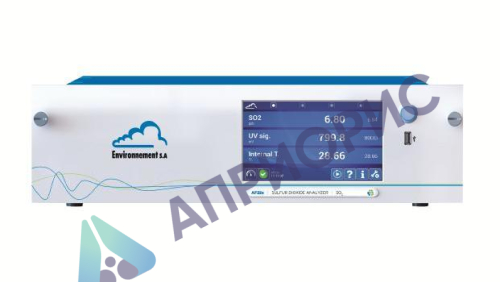

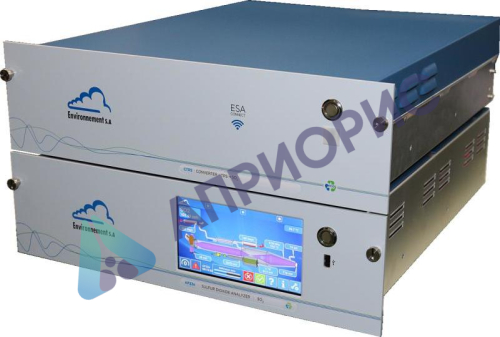

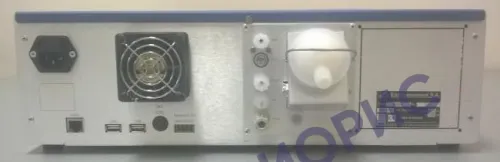

Общий вид газоанализаторов, место нанесения знака поверки и место пломбирования представлены на рисунках 1 и 2.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (ПО).

ПО осуществляет функции:

• расчет содержания определяемого компонента;
• отображение результатов измерений на ЖКИ дисплее газоанализатора;
• передачу результатов измерений по интерфейсу связи с компьютером;
• контроль целостности программных кодов ПО, настроечных и калибровочных констант;
• контроль общих неисправностей (связь, конфигурация);
• контроль архивации измерений;
• отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
• контроль внешней связи Ethernet, USB, Wi-Fi.

Газоанализаторы AF22е модификаций AF22е и AF22е/СH2S могут иметь две различные версии встроенного ПО в зависимости от диапазона измерения — до 1 млн-1 или до 10 млн-1.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты — «средний» по Р 50.2.077-2014.
