Поверка электронных весов ШТРИХ РС200

Назначение: для статического измерения массы товаров с печатанием этикетки.

Поверка электронных весов ШТРИХ РС200

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее — датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее — дисплей) терминала, встроенное печатающее устройство для печати этикеток (далее — принтер) и/или на внешнее электронное устройство (принтер, компьютер).

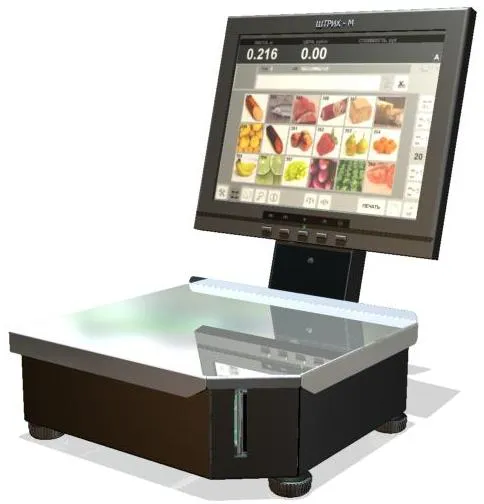

Конструктивно весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и устройство обработки аналоговых данных, грузоприемного устройства (далее — ГПУ), терминала, включающего в себя дисплей оператора, дисплея покупателя и принтера, встроенного в корпус.

Весы выпускаются в шести конструктивных исполнениях:

• сенсорный дисплей оператора закреплен на корпусе весов посредством стойки. Корпусные детали выполняются из металла, принтер встроен в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (в обозначении весов — индекс С3). Если установлен дисплей покупателя — индекс С3М;
• сенсорный дисплей оператора закреплен на корпусе весов посредством стойки. Корпусные детали выполняются из пластмассы, принтер встроен в корпус весов и выдвигается для заправки бумаги (индекс В). Если установлен дисплей покупателя — индекс ВМ;
• сенсорный дисплей оператора закреплен на корпусе весов посредством стойки, дополнительная клавиатура размещена на корпусе весов. Корпусные детали выполняются из пластмассы, принтер встроен в корпус весов и выдвигается для заправки бумаги (индекс ВК). Если установлен дисплей покупателя — индекс ВКМ.

Весы всех конструктивных исполнений изготавливаются однодиапазонными, двух-интервальными и трехинтервальными.

Весы выпускаются в семи модификациях, обозначаемых индексами: 6-1.2; 6-2; 15-1.2.5; 15-2.5; 15-5; 30-5.10; 30-10, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (е).

Весы поставляются со следующими интерфейсами:

• Ethernet и 2 порта USB (индекс И1);
• Ethernet; 2 порта USB и Wi-Fi (индекс И2);

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
• устройство первоначальной установки на нуль (п. Т.2.7.2.4);
• устройство слежения за нулем (п. Т.2.7.3);
• устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
• устройство предварительного задания массы тары (п. Т.2.7.5).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

• вычисление стоимости товаров по массе и цене;
• вычисление стоимости штучных товаров по количеству и цене за штуку;
• суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме;
• программирование цен товаров и вызов их из энергонезависимой памяти весов;
• запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);
• печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую информацию:

• наименование и обозначение весов;
• товарный знак предприятия-изготовителя;
• обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
• знак утверждения типа средства измерений;
• значение максимальной нагрузки (Max);
• значение минимальной нагрузки (Min);
• значения поверочного интервала (е);
• значение максимальной выборки массы тары (Т-);
• особый диапазон рабочих температур;
• номер весов по системе нумерации предприятия-изготовителя;
• параметры электрического питания.

Программное обеспечение

Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой и загружается только на заводе-изготовителе с использованием специального оборудования и после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре, и защищен  Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть. Нормирование метрологических характеристик производится с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО
