Поверка электронных весов платформенных Штрих МП 60-10.20, 60-20, 150-20.50, 150-50, 200-20.50, 200-50, 300-50.100, 300-100, 600-100.200, 600-200

Назначение: для статического определения массы товаров на предприятиях торговли, общественного питания, промышленности и сельского хозяйства.

Поверка электронных весов платформенных Штрих МП

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей его обработкой в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.

Весы имеют следующие конструктивные исполнения:

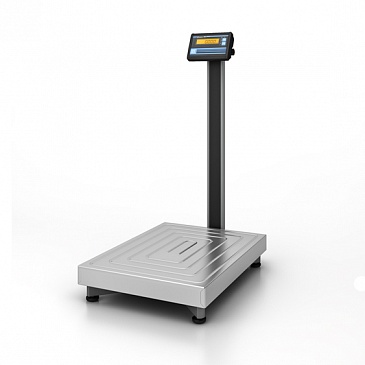

• с терминалом, установленным на стойке, закрепленной на основании весоизмерительного устройства весов (исполнение С);
• с терминалом, связанным с весоизмерительным устройством посредством кабеля (исполнение К);
• поставляются со следующими размерами грузоприемного устройства:

  •  500×400 мм (исполнение Г1);
  • 700×500 мм (исполнение Г2);
  • 800×600 мм (исполнение Г3);
• по виду терминала:

  • с дисплеем массы и 2-мя кнопками клавиатуры (исполнение Ф1);
  • с дисплеем массы и 18-ю кнопками клавиатуры (исполнение Ф2);
  • с дисплеем массы, цены и стоимости и 18-ю кнопками клавиатуры (исполнение Ф3);
  • с дисплеем массы и 5-ю кнопками клавиатуры (исполнение Ф4);
• по виду дисплея:

  • с жидкокристаллическим сегментным (исполнение Д1);
  • с жидкокристаллическим графическим (исполнение Д2);
  • со светодиодным сегментным (исполнение Д3);
  • со светодиодным графическим (исполнение Д4);
  • с интерфейсом для стыковки с персональным компьютером (исполнение И).
  • со встроенным аккумулятором и зарядным устройством (исполнение А);

Весы Штрих МП (исполнения С и К) и терминалы весов (исполнения Ф1, Ф2, Ф3 и Ф4 соответственно) Весы выпускаются 10-ти модификаций, перечисленных в таблице 1, отличающихся пределами взвешивания и значениями нормируемых метрологических характеристик;

Весы имеют следующие функции:

• вычисления суммарной массы (исполнения Ф2 и Ф4);
• вычисления количества взвешиваний (исполнения Ф2 и Ф4);
• звуковой и визуальной сигнализации о нарушениях работы весов;
• визуальной сигнализации о разрядке встроенного аккумулятора (исполнение А);
• установки нуля весов автоматически и оператором.

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов производится с помощью отображаемого при включении весов значения версии ПО и контрольного числа, а также пломбирования весов. Место пломбирования  — пломбировочная чашка на задней крышке терминала. Место пломбирования весов Штрих МП Место пломбирования весов Штрих МП (исполнения Ф1, Ф2, Ф3) (исполнение Ф4)

Программное обеспечение весов выполняется на базе микроконтроллера и жестко привязано к их электрической схеме. Микроконтроллер программируется через специальный разъём, доступ к которому не возможен без нарушения пломбы. Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем. Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает АЦП, управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение АЦП и значения градуировочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.
