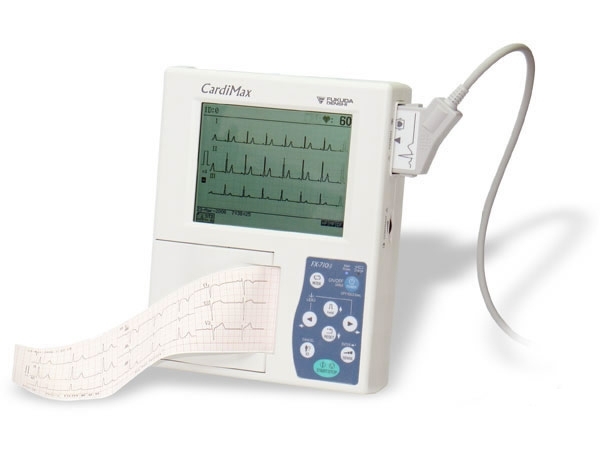

Поверка электрокардиографов CARDIMAX FX-7402

Назначение: для регистрации, измерения биоэлектрических потенциалов сердца по 12 общепринятым отведениям, для кардиологического обследования пациентов в различных медицинских учреждениях.

Поверка электрокардиографов CARDIMAX FX-7402

Принцип действия электрокардиографа основан на съеме с помощью электродов электрических потенциалов сердца, отображении на жкд, записи во внутреннюю память, измерении их параметров и регистрации на термочувствительной на рулонной или Z-сложенной бумаге шириной 210 мм электрокардиограммы (ЭКГ) по 12-и общепринятым отведением.

Электрокардиограф с программным картриджем РС-7403 имеет 5 режимов работы:

• стандартный режим ЭКГ (STANDART ECG MODE);
• режим анализа аритмий (ARRНУТНМIА ECG MODE);
• режим R-R тренда (R-R TREND TEST MODE);
• режим архивирования (FILE MODE);
• режим настройки (SET UP MODE).

В режиме стандартной ЭКГ (STANDART ECG MODE) производится запись во внутреннюю память, отображение на экране жкд, измерения параметров и выдача на печать ЭКГ по 12 отведениям и таблиц с результатами измерений, а также анализ и интерпретация (только при установленном программном картридже РС-7403). В этом режиме предусмотрены подрежимы автоматической записи (AUTO) и ручного управления записью (MANUAL). Отображение на ЖКД и вывод на печать может производиться трех-, четырех-, шести-, семи- или двенадцатиканальном формате.

Примечание — Результаты автоматических измерений амплитудно-временных параметров ЭКГ, интерпретации и коды Миннесота, выдаваемые электрокардиографом, являются информационными и не могут служить основанием для окончательного заключения, о чем имеется предупреждение в Руководстве по эксплуатации.

В режиме анализа аритмий (ARRHYTHMIA ECG MODE) при установленном программном картридже РС-7403 производится анализ аритмии по трем выбранным отведения за выбранный период наблюдения длительностью 1, 2 или 3 минуты и выдача на печать отчета с результатами анализа.

В режиме R-R тренда (R-R TREND TEST MODE) производятся многократные измерения R-R интервала по заданному отведению в течение 1 — 5 минут (или 100 — 200 кардиоциклов), распечатываются ЭКГ, вычисленные значения коэффициента вариации (СУ) и стандартной девиации (SD) и гистограмма R-R интервалов и тренд-график.

В режиме архивирования (FILE MODE) обеспечивается сохранение ЭКГ и результатов измерений и анализа ЭКГ, аритмий и R-R тренда во внешней памяти (карта ПК), устанавливаемой в дисковод электрокардиографа, с возможностью последующего чтения, отображения на ЖКД и вывода на печать сохраненной информации. В этом режиме обеспечивается возможность копирования информации во внешнюю память из внутренней памяти электрокардиографа.

В режиме настройки (SET UP MODE) обеспечивается настройка программно устанавливаемых параметров для всех режимов работы, самотестирование и выдача сообщений на ЖКД об ошибках и неисправностях.

Электрокардиограф в режиме настройки обеспечивает возможность пользователю изменять программные функции в зависимости от конкретного применения, а также вводить с экрана ЖКД данные пациента (идентификационныйномер, пол, возраст, вес, рост, артериальное давление, номера палаты, отделения, лекарств и симптомов).

Электрокардиограф обеспечивает отображение на экране жидкокристаллического дисплея (ЖКД) состояния программируемых параметров, режима работы, чувствительности, скорости записи, текущего значения ЧСС, текущего времени, состояния фильтров, калибровочного и ЭКГ -сигналов. Управление электрокардиографом производится с помощью кнопок, расположенных на верхней панели, и сенсорных кнопок, расположенных на дисплее. Электрокардиограф снабжен сетевым, миографическим фильтрами и фильтром дрейфа изолинии.
