Поверка дозиметра рентгеновского излучения клинических ДРК

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

57369-14

Особенности

—

Поверка осуществляется в соответствии с разделом 4 «Методика поверки» документа ФВКМ.412113.053РЭ «Дозиметры рентгеновского излучения клинические ДРК. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 08.08.2013 г.

Основные средства поверки:

государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0-10″ до 4,5 10 Гр/мин, пределы допускаемой относительной погрешности измерений ± 1 %;
дозиметр универсальный PTW-UNIDOS (рег. № 14256-05), диапазон измерений мощности кермы (поглощенной дозы) в воздухе от 0,4-10-6 до 2,8 Гр/мин, пределы допускаемой относительной погрешности измерений ± (2 — 5) %;
дозиметр рентгеновского излучения эталонный ДРК-1 П (рег. № 41147-09), диапазон измерений от 1 до 10 мкГр-м , погрешность измерений ± (7 + 35/Р) %
рентгеновский аппарат ISOVOLT 225 Titan E, максимальное напряжение трубки 225 кВ, сила тока трубки (при максимальном напряжении в трубке) 13/2,8 мА.

Сведения о методах измерений

«Дозиметры рентгеновского излучения клинические ДРК. Руководство по эксплуатации» ФВКМ.412113.053РЭ.

Нормативные и технические документы, устанавливающие требования к дозиметрам рентгеновского излучения клиническим ДРК

ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А»;
ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений»;
ГОСТ Р 8.804-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
ГОСТ Р МЭК 60580-2006 «Изделия медицинские электрические. Измерители произведения дозы на площадь»;
ГОСТ Р МЭК 61674-2006 «Медицинское электрооборудование. Дозиметры с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике»;
ГОСТ Р МЭК 61676-2006 «Медицинское электрическое оборудование. Дозиметрические приборы, используемые для неинвазивного измерения напряжения на рентгеновской трубке в диагностической радиологии»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ТУ 9441-109-31867313-2012 «Дозиметры рентгеновского излучения клинические ДРК. Технические условия».

Все товары ООО НПП "Доза", г.Москва

Все товары категории

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Дозиметры рентгеновского излучения клинические ДРК (далее — дозиметры) в зависимости от модификации предназначены для:

измерений произведения кермы (поглощенной дозы)1 в воздухе на площадь сечения пучка рентгеновского излучения (далее — произведение кермы в воздухе на площадь) при использовании дозиметров ДРК-1, ДРК-1Э, ДРК-1М Абрис, ДРК-1М с пультами измерительными ДРК-1М-Э03, ДРК-1М-Э04, ДРК-1М-Э05, ДРК-1М-Э06, ДРК-1М-Э07, ДРК-1М-Э07-БИ;
измерений произведения мощности кермы (поглощенной дозы) в воздухе на площадь (далее — произведение мощности кермы в воздухе на площадь) при использовании дозиметров ДРК-1 Э и ДРК-1 М, оснащенных пультами измерительными ДРК-1 М-Э06, ДРК-1 М-Э07, ДРК-1 М-Э07-БИ;
измерений произведения кермы (поглощенной дозы) в воздухе по длине (далее -произведение кермы в воздухе по длине) при использовании дозиметров ДРК-1 М-КТ;
измерений кермы (поглощенной дозы) в воздухе (ДРК-1 М с пультом измерительным ДРК-1М-Э07 или ДРК-1М-Э07-БИ);
измерений мощности кермы (поглощенной дозы) в воздухе при использовании дозиметров ДРК-1 М с пультом измерительным ДРК-1 М-Э07 или ДРК-1 М-Э07-БИ.

Поверка дозиметра рентгеновского излучения клинических ДРК

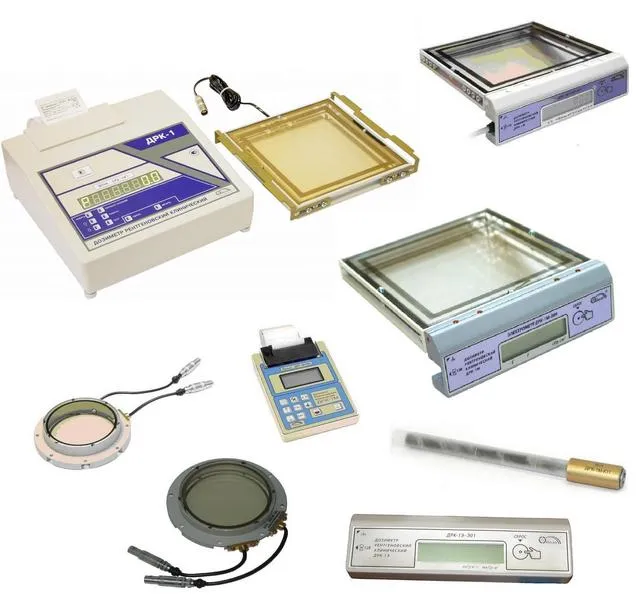

Конструктивно дозиметр состоит из камеры ионизационной, пульта измерительного и кабеля соединительного. В комплект поставки по заказу могут быть включены: блок питания, пульт управления, адаптер.

Дозиметры выпускаются в следующих модификациях.

ДРК-1 ФВКМ.412113.017 в составе:

камеры ионизационной (из перечня): ДРК-1-К01, ДРК-1-К02, ДРК-1М-К10, ДРК-1М-К12;
пульта управления ДРК-1;
кабеля соединительного ФВКМ.685631.207.

Возможны следующие варианты исполнения дозиметров ДРК-1:

основное исполнение — камера ионизационная ДРК-1-К01, пульт управления ДРК-1, кабель соединительный;
исполнение 01 — камера ионизационная ДРК-1-К01 (2 шт.), пульт управления ДРК-1, кабель соединительный (2 шт.);
исполнение 02 — камера ионизационная ДРК-1-К02, пульт управления ДРК-1, кабель соединительный;
исполнение 03 — камера ионизационная ДРК-1-К02 (2 шт.), пульт управления ДРК-1, кабель соединительный (2 шт.);
исполнение 04 — камера ионизационная ДРК-1 М-К12, пульт управления ДРК-1;
исполнение 05 — камера ионизационная ДРК-1М-К10, пульт управления ДРК-1.

ДРК-1 М ФВКМ.412113.037 в составе:

камеры ионизационной (из перечня): ДРК-1М-К01, ДРК-1М-К02, ДРК-1М-К04, ДРК-1М-К05, ДРК-1 М-К09, ДРК-1М-К10, ДРК-1М-К12, ДРК-1М-К19, ДРК-1М-К20;
пульта измерительного (из перечня): ДРК-1М-Э03, ДРК-1М-Э04, ДРК-1М-Э05, ДРК-1М-Э06;
или: модуля измерительного ДРК-1М-К05-Э06 ФВКМ.418267.001 (пульт измерительный ДРК-1М-Э06 с камерой ДРК-1М-К05 образуют неразъемную сборочную единицу).
или: модуля измерительного ДРК-1М-К20-Э07 ФВКМ.418267.002 (пульт измерительный ДРК-1М-Э07 с камерой ДРК-1М-К20 образует неразъемную сборочную единицу).
или: модуля измерительного ДРК-1 М-К20-Э07-БИ ФВКМ.418267.014 (пульт измерительный ДРК-1М-Э07-БИ с камерой ДРК-1М-К20 образует неразъемную сборочную единицу).

Дополнительно может комплектоваться адаптером USB/RS485 ДРК-1М-П08, пультом управления ДРК-1 М-П02 или ДРК-1 М-П02-М, кабелями, кронштейнами для крепления пульта измерительного.

ДРК-1М Абрис ФВКМ.412113.020 в составе:

камеры ионизационной ДРК-1М-К02-А;
пульта измерительного ДРК-1М-Э01-А;
адаптера ДРК-1М-П01;
комплекта кабелей.

ДРК-1М-КТ ФВКМ.412113.058 в составе:

КТ- камеры прутковой ДРК-1М-К11;
пульта измерительного ДРК-1 М-Э11. Дополнительно может комплектоваться пультом управления ДРК-1 М-П02-М;
блока питания MES30A-3P1J;
адаптера USB/RS485 ДРК-1М-П08;
комплекта кабелей.

ДРК-1Э ФВКМ.412113.057 в составе:

камеры ионизационной ДРК-1 Э-К01;
пульта измерительного ДРК-1 Э-Э01. Дополнительно может комплектоваться пультом управления ДРК-1 М-П02 или ДРК-1 М-П02-М;
блока питания MES30A-3P1J;
адаптера USB/RS485 ДРК-1М-П08;
комплекта кабелей.

Принцип работы дозиметров основан на измерении заряда, возникающего в камере под действием ионизирующего излучения. Величина заряда, прошедшего за время облучения через ионизационную камеру, пропорциональна произведению кермы в воздухе на площадь. Измерение кермы в воздухе (измерительными пультами ДРК-1М-Э07 или ДРК-1 М-Э07-БИ) осуществляется путем измерения заряда, снимаемого с выделенного электрода известной площади, заведомо меньшей площади сечения пучка рентгеновского излучения. Для измерения заряда служит специализированный электрометрический преобразователь, входящий в состав пульта измерительного. Контроль за состоянием технических средств дозиметров и управление специализированным аналоговым блоком обработки сигналов дозиметра осуществляет микропроцессор. Кроме этого, микропроцессор преобразует данные для отображения их на индикаторе пульта измерительного.

Дозиметры применяются в медицинских учреждениях на рентгеновских аппаратах российского и зарубежного производства: рентгенодиагностических, флюорографических, хирургических, ангиографических, передвижных, палатных, стоматологических, маммографических, типа С-дуга при проведении компьютерной томографии; а также в организациях, аккредитованных на право проведения контроля эксплуатационных параметров в установленном порядке.

После аттестации в качестве рабочего эталона дозиметр ДРК-1 Э может применяться для проведения поверки рабочих дозиметров.

Дозиметры ДРК могут быть использованы для:

контроля стабильности работы рентгеновских аппаратов в процессе их эксплуатации;
определения радиационного выхода рентгеновского аппарата в соответствии с методическими рекомендациями;
для определения расчетным путем эффективной дозы, получаемой пациентом при рентгенологических процедурах с использованием соответствующих методик, аттестованных в установленном порядке;
для последующего расчета томографического индекса дозы CTDI (с использованием фантома CTDI) для вычисления эффективной дозы, получаемой пациентом, и расчета показателя дозы компьютерного томографа (ПДКТ) по ГОСТ Р МЭК 61223-2-6.

Дозиметры ДРК имеют возможность установки порогов сигнализации превышения контрольных уровней мощности кермы (поглощенной дозы) в воздухе, которые задаются на пульте управления ДРК-1М-П02-М.

Степень защиты, обеспечиваемая оболочками от проникновения твердых предметов и воды IP40 по ГОСТ 14254-96.

Программное обеспечение (ПО) представляет собой встроенное ПО, записанное в постоянное запоминающее устройство.

Идентификационные данные ПО

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
ДРК-1	ДРК-1	dur.035.07	Отсутствует	Отсутствует
ДРК-1 М	ДРК-1М	dur.035.27	Отсутствует	Отсутствует
ДРК-1 М-П02	ДРК-1М-П02	dur.035.17	Отсутствует	Отсутствует

ПО ДРК-1 (версия номер dur.035.07) используется в пульте управления ДРК-1.

ПО ДРК-1М (версия номер dur.035.27) используется в измерительных пультах ДРК-1М-Э03, ДРК-1 М-Э04, ДРК-1М-Э05, ДРК-1М-Э06, ДРК-1М-Э07, ДРК-1 М-Э07-БИ, ДРК-1М-Э11, ДРК-1М-Э01-А, ДРК-1Э-Э01.

ПО ДРК-1М-П02 (версия номер dur.035.17) используется в пультах управления ДРК-1М-П02, ДРК-1М-П02-М.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0-10″ до 4,5 10 Гр/мин, пределы допускаемой относительной погрешности измерений ± 1 %;
дозиметр универсальный PTW-UNIDOS (рег. № 14256-05), диапазон измерений мощности кермы (поглощенной дозы) в воздухе от 0,4-10-6 до 2,8 Гр/мин, пределы допускаемой относительной погрешности измерений ± (2 — 5) %;
дозиметр рентгеновского излучения эталонный ДРК-1 П (рег. № 41147-09), диапазон измерений от 1 до 10 мкГр-м , погрешность измерений ± (7 + 35/Р) %
рентгеновский аппарат ISOVOLT 225 Titan E, максимальное напряжение трубки 225 кВ, сила тока трубки (при максимальном напряжении в трубке) 13/2,8 мА.

Сведения о методах измерений

«Дозиметры рентгеновского излучения клинические ДРК. Руководство по эксплуатации» ФВКМ.412113.053РЭ.

Нормативные и технические документы, устанавливающие требования к дозиметрам рентгеновского излучения клиническим ДРК

ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А»;
ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений»;
ГОСТ Р 8.804-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
ГОСТ Р МЭК 60580-2006 «Изделия медицинские электрические. Измерители произведения дозы на площадь»;
ГОСТ Р МЭК 61674-2006 «Медицинское электрооборудование. Дозиметры с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике»;
ГОСТ Р МЭК 61676-2006 «Медицинское электрическое оборудование. Дозиметрические приборы, используемые для неинвазивного измерения напряжения на рентгеновской трубке в диагностической радиологии»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ТУ 9441-109-31867313-2012 «Дозиметры рентгеновского излучения клинические ДРК. Технические условия».

Описание типа СИ
