Поверка дозиметра ДКГ-PM1211

Принцип действия дозиметров основан на подсчете количества импульсов, поступающих с выхода детектора гамма — излучения, и вычислении МЭД и ЭД. Измерение МЭД и ЭД фотонного излучения осуществляется с помощью встроенного энергокомпенсированного детектора на основе счетчика Гейгера-Мюллера, преобразующего кванты фотонного излучения в электрические импульсы. Время измерения МЭД выбирается автоматически с учетом допустимой статистической погрешности. Поверка дозиметра ДКГ-PM1211 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

Поверка дозиметра ДКГ-PM1211

Дозиметры гамма — излучения ДКГ-РМ1211 (далее по тексту — дозиметры) предназначены для измерений:

• мощности амбиентного эквивалента дозы Н (10) (далее по тексту — МЭД) гамма — и рентгеновского излучения (далее — фотонного излучения);
• амбиентного эквивалента дозы H (10) (далее — ЭД) фотонного излучения.

Управление всеми режимами дозиметров осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов дозиметра, ведет обработку поступающей информации, осуществляет вывод результатов измерения и режимов работы дозиметра на матричный жидкокристаллический индикатор (ЖКИ), управляет схемой обеспечения работоспособности детектора, выдает сигнал на звуковой, световой сигнализаторы в случаях, предусмотренных алгоритмом работы дозиметра, контролирует состояние элемента питания дозиметра и управляет процессом обмена информацией между дозиметром и ПК или смартфоном. Питание дозиметров осуществляется от встроенного элемента питания.

Конструктивно дозиметры выполнены в миниатюрном пластмассовом корпусе. На лицевой части дозиметра расположены ЖКИ и две кнопки для управления режимами работы дозиметров и включения подсветки ЖКИ.

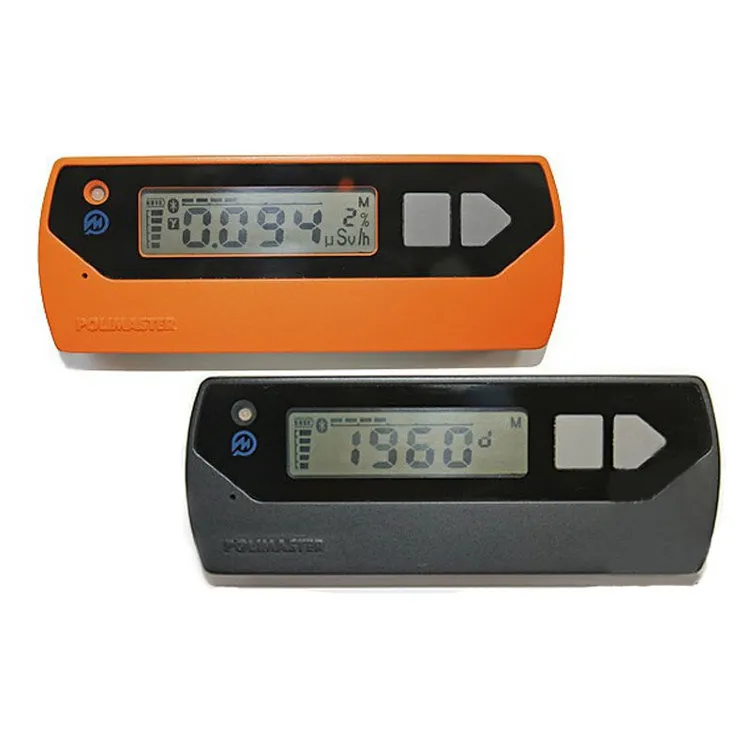

Дозиметры выпускаются в четырех модификациях:

• дозиметр гамма-излучения ДКГ-РМ1211;
• дозиметр гамма-излучения ДКГ-РМ 1211-01. Отличается от дозиметра ДКГ-РМ 1211 наличием радиоканала типа Bluetooth;
• дозиметр гамма-излучения ДКГ-РМ 1211-02. Отличается от дозиметра ДКГ-РМ 1211 наличием Global Positioning System (GPS) приёмника и использованием аккумулятора;
• дозиметр гамма-излучения ДКГ-РМ 1211-03. Отличается от дозиметра ДКГ-РМ 1211 наличием радиоканала типа Bluetooth, GPS приёмника и использованием аккумулятора.

Программное обеспечение

Программное обеспечение (ПО) дозиметров подразделяется на встроенное и прикладное. Встроенное ПО (программа микропроцессорная) размещено в энергонезависимой памяти дозиметра и выполняет следующие функции:

• тестирование и диагностику основных блоков дозиметра;
• управление детектором гамма — излучения и расчет значений ЭД и МЭД;
• индикацию информации на ЖКИ;
• контроль и установку пороговых значений ЭД и МЭД;
• выдачу звуковой и световой сигнализаций при превышении пороговых значений ЭД, МЭД или срабатывании будильника;
• определение географического местоположения с использованием GPS для модификаций ДКГ-РМ1211-02, ДКГ-РМ1211-03;
• сохранение дозиметрических данных в энергонезависимой памяти дозиметра;
• связь с ПК или мобильным устройством (смартфоном/планшетным компьютером). Прикладное ПО состоит из ПО Personal Dose Tracker (MySQL) для работы на ПК, работающих под управлением ОС Windows и ПО Polismart для работы с мобильными устройствами, работающими под управлением операционных систем Android или iOS — для дозиметров модификаций ДКГ-РМ 1211-01 и ДКГ-РМ 1211-03.

Прикладное ПО Personal Dose Tracker (MySQL) позволяет выполнять следующие операции:

• считывание / запись и отображение данных о подключенном к ПК дозиметре (тип, серийный номер, версия микропроцессорного ПО дозиметра), программирование параметров и режимов работы дозиметра, считывание и отображение результатов измерений ЭД и МЭД, контроль и установка пороговых значений ЭД и МЭД;
• сохранение считанной истории дозиметрических измерений в базу данных программного обеспечения или экспортирование в файл;
• единовременное назначение пользователю только одного дозиметра и формирование базы данных дозиметров и пользователей;
• настройка параметров дозиметра (задание пороговых значений ЭД и МЭД) для каждого пользователя или группы пользователей;
• создание общей информационной системы радиационного контроля на базе событий, полученных от подключенных дозиметров;
• формирование и вывод на печать отчётов и графиков, сформированных на основании информации из базы данных по выбранному пользователю или группе пользователей.

Прикладное ПО Polismart позволяет выполнять следующие операции:

• считывание и отображение данных о подключенном к мобильному устройству дозиметра (тип, серийный номер, версия микропроцессорного ПО прибора);
• считывание и отображение результатов измерений ЭД и МЭД, контроль и установка пороговых значений ЭД и МЭД;
• выдачи звуковой и световой сигнализация о превышении порогов ЭД и МЭД;
• программирование параметров и режимов работы дозиметра;
• сохранение дозиметрических данных, ассоциированных со значением текущей GPS координаты в памяти мобильного устройства с возможностью их дальнейшего просмотра, запись и сохранение в память мобильного устройства треков перемещения пользователя с отображением дозиметрических данных на электронной карте;
• автоматическая группировка и отображение сохраненных в памяти дозиметрических данных, как в табличном виде, так и на электронной карте, с возможностью их просмотра пользователем в любое удобное время;
• формирование отчетов на основе сохраненных в памяти мобильного устройства дозиметрических данных, а также экспортирование дозиметрических данных в файл;
• экспорт и обратный импорт дозиметрических данных из удаленной базы данных по каналу интернет;
• возможность передачи данных в геоинформационную мобильную систему радиационного контроля NPNET®.

Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.

Запись встроенного ПО (программы микропроцессора) в энергонезависимую память дозиметра осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании дозиметров, целостностью пломбы на дозиметрах и соответствия версии встроенного ПО, индицируемой в режиме индикации версии встроенного ПО, номеру версии, записанной в разделе «Свидетельство о приемке» паспорта (ПС) на дозиметры.

Контроль защиты прикладного ПО Personal Dose Tracker (MySQL) осуществляется сравнением версии, записанной в разделе «Свидетельство о приемке» ПС на дозиметры, и значения контрольной суммы метрологически значимых файлов, рассчитанных по методу MD5, с полученными при работе дозиметра в режиме связи с ПК. Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.

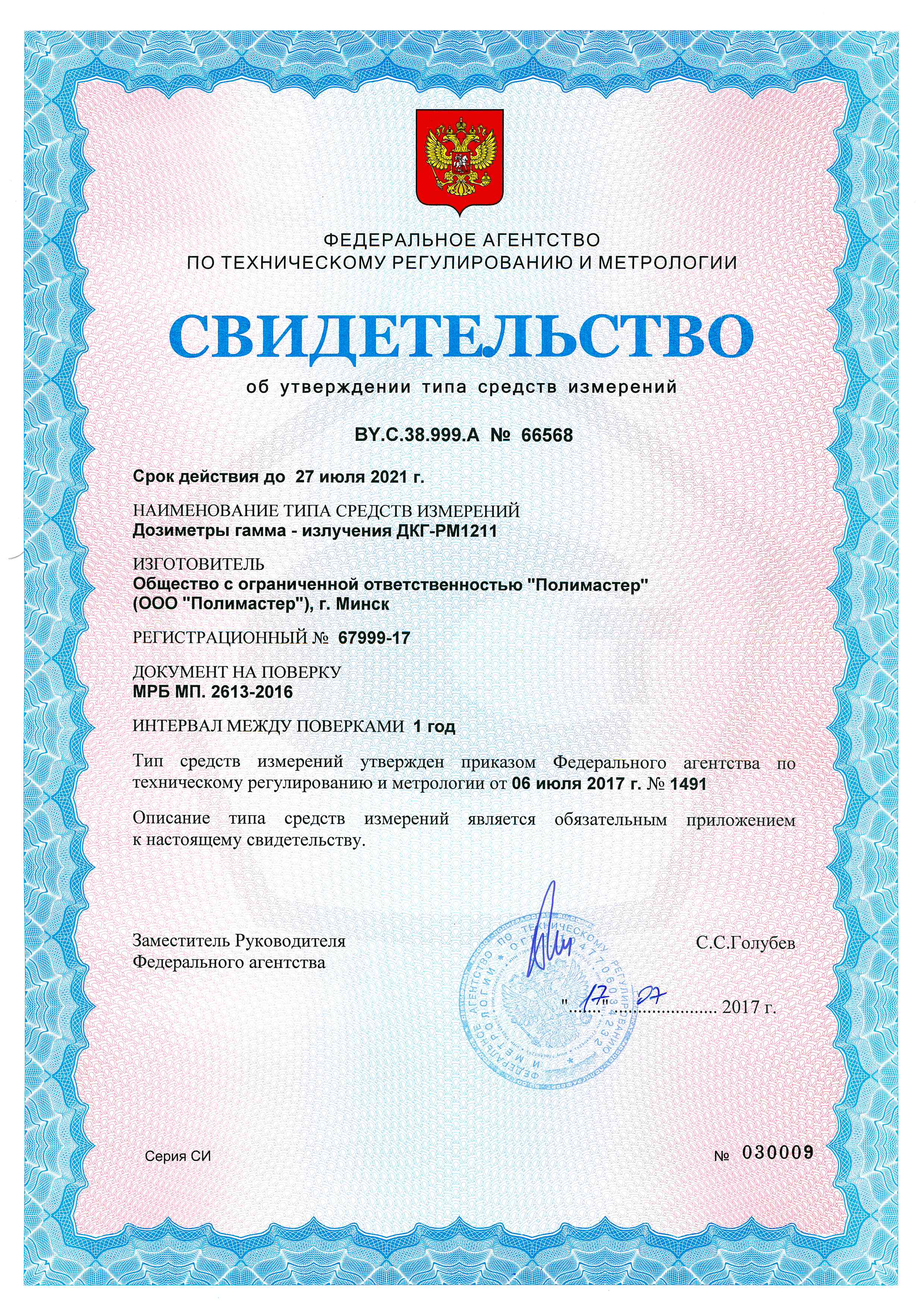

Поверка дозиметра ДКГ-PM1211 осуществляется по документу МРБ МП. 2613-2016 «Дозиметры гамма — излучения ДКГ-РМ1211. Методика поверки», утвержденному БелГИМ 02 сентября 2016 года.
