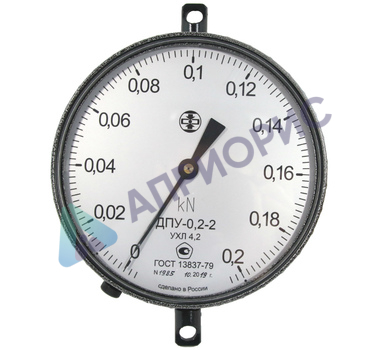

Поверка динамометра ДПУ-0.2-2 5030
Поверка осуществляется по ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Механические динамометры общего назначения ДПУ — надежные измерительные приборы. Механические динамометры общего назначения ДПУ используются для измерения статических растягивающих усилий. Принцип действия динамометров общего назначения типа ДПУ основан на действии растягивающих сил деформирующих упругий элемент и преобразующий это во вращательное движение стрелки относительно отметок шкалы, определяющих показания динамометра. Поверка динамометра ДПУ-0.2-2 5030 проводится в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка динамометра ДПУ-0.2-2 5030 и его описание
Динамометр общего назначения (в дальнейшем динамометр) применяется для измерения статических растягивающих усилий, предназначен для работы в помещениях лабораторного типа при температуре окружающей среды от +1О до + 35°С и относительной влажности не более 80%.
Имеет исполнение УХЛ 4.2.
Справочные сведения о динамометрах указаны в табл. 1.
Таблица 1
| Обозначение | |||
| Динамометр | Документации | ||
| На динамометры | На футляры | ||
| ДПУ-0,1-2 | 5029 | Гб2.782.070 | Гбб.875.668 |
| ДПУ-0,2-2 | 5030 | Гб2.782.071 | Гб6.875.669 |
| ДПУ-0,5-2 | 5182 | Гб2.782.093 | Гб6.875.922 |
| ДПУ-1-2 | 5031 | Гб2.782.072 | Гб6.875.670 |
| ДПУ-2-2 | 5032 | Гб2.782.073 | Гб6.875.671 |
| ДПУ-5-2 | 5033 | Гб2.782.О74 | Гб6.875.672 |

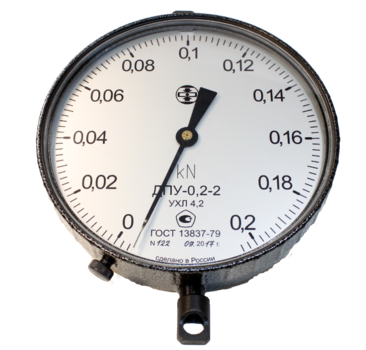

Устройство и принцип работы динамометра ДПУ-0.2-2 5030
Динамометр состоит из корпуса, в котором расположена скоба, жестко соединенная с корпусом болтом.
Усилия к динамометрам ДПУ-0,1-2 и ДПУ-0,2-2 прикладываются через серьгу и крючок, а к динамометрам ДПУ-0,5-2, ДПУ-1-2, ДПУ-2-2 или ДПУ-5-2 — через серьгу и крюк.
Динамометр работает по принципу определения силы по значению величины упругой деформации скобы, которая преобразуется через рычажный передаточный механизм в показания по шкале. На ободе имеются винт, которые окрашивают после приемки динамометра. Поверка динамометра ДПУ-0.2-2 5030 проводится по всей России.
Комплект поставки должен соответствовать табл. 5.
Таблица 5
| Обозначение документа | Наименование и
условное обозначение |
Кол—во |
Примечание |
| Составные части
изделия |
|||
| См. табл. 1 | Динамометр общего
назначения |
1 | |
| Крючок (поз. 10) | 1 | ДПУ-0,1-2 и
ДПУ-0,2-2 |
|
| Серьга (поз. 11)
Крюк (поз. 13) |
1
1 |
ДПУ-0,5-2
ДПУ-1-2, ДПУ-2-2, ДПУ-5-2 |
|

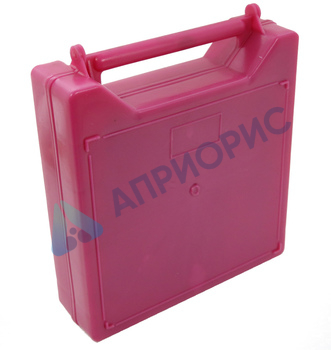

| См. табл. 1 | Футляр | 1 | |
| Эксплуатационная
документация |
|||
| Гб2.782.070ПС | Паспорт | 1 | Групповой |
Подготовка к работе
Правильность показаний динамометра зависит от условий его работы. Нормальными условиями для работы динамометра являются следующие:
- температура окружающего воздуха 20 ± 5°С;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 83 до 105 Динамометр установлен в вертикальном положении.
Измеряемое усилие действует вдоль силовой оси Х. Усилия прилагаются плавно, без рывков.
- Установить съемные детали.
- Закрепить надежно динамометр в захватах силового устройства.
- Установить нулевое показание поворотом шкалы 8 за обод 2, открепив предварительно винт 1 и снова закрепив его после поворота обода.
| Обозначение динамометров |
Коды ОКП |
Пределы
измерений, кN |
Цена деления, кN | |
| max | min | |||
| ДПУ-0,1-2 5029 | 42 7311 0315 | 0,1 | 0,005 | 0,001 |
| ДПУ-0,2-2 5030 | 42 7311 0323 | 0,2 | 0,01 | 0,002 |
| ДПУ-0,5-2 5182 | — | 0,5 | 0,025 | 0,005 |
| ДПУ-1-2 5031 | 42 7311 0331 | 1,0 | 0,05 | 0,010 |
| ДПУ-2-2 5032 | 42 7311 0339 | 2,0 | 0,1 | 0,020 |
| ДПУ-5-2 5033 | 42 7311 0347 | 5,0 | 0,25 | 0,050 |
Динамометры соответствуют 2-му классу точности.
Пределы допускаемой основной приведенной погрешности ±2%.
При снятии нагрузки с динамометра стрелка отсчетного устройства устанавливается на нулевую отметку с погрешностью не более 0,5 цены деления шкалы.
Пределы дополнительной погрешности динамометра, вызванной изменением температуры окружающей среды, в рабочем диапазоне температур, отличных от температуры нормальных условий, 0,2 основной приведенной погрешности на каждые 10°С.
Предел допускаемого значения вариации показаний динамометра не превышает абсолютного значения предела допускаемого значения основной погрешности.
Порог реагирования не более 0,5% наибольшего предела измерения.
Динамометры соответствуют требованиям пп. 2.3, 2.4, 2.6 и 2.7 после перегрузки, превышающей наибольший предел измерения на величину, не менее, указанной в табл.2.
Таблица 2
| Наибольший предел
измерения, kN |
0,1; 0,2; 0,5 | 1,0; 2,0; 5,0 |
| Допустимая перегрузка, % от наибольшего предела
измерения |
200 |
100 |
Полный средний срок службы динамометров не менее 10 лет.
Габаритные размеры и масса динамометров соответствуют табл. 3.
Таблица 3
| Обозначение
динамометров |
Габаритные размеры, мм, не более | Масса, кг, не
более |
||
| длина | ширина | высота | ||
| ДПУ-0,1-2 5029 | 335 | 200 | 52 | 1,4 |
| ДПУ-0,2-2 5030 | 335 | 200 | 52 | 1,5 |
| ДПУ-0,5-2 5182 | 345 | 200 | 60 | 1,75 |
| ДПУ-1-2 5031 | 345 | 200 | 60 | 1,8 |
| ДПУ-2-2 5032 | 345 | 200 | 60 | 1,9 |
| ДПУ-5-2 5033 | 345 | 200 | 60 | 2,1 |
Поверка осуществляется по ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки»
