Поверка дефектоскопа ультразвукового УД2-140
Основные средства поверки:
- Осциллограф универсальный С1-65А: полоса пропускания от 0 до 50 МГц, амплитудаисследуемых сигналов с делителем до 300 В, относительная погрешность измерения амплитуды сигнала не более 5 %, относительная погрешность измерения интервалов времени не более 5 %.
- Генератор сигналов высокочастотный Г4-151: диапазон частот от 1 до 512 МГц, пределы допускаемой относительной погрешности установки частоты в нормальных условиях в режиме синхронизации не более ±0,001 %, в рабочих условиях не более ±0,01 %;
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

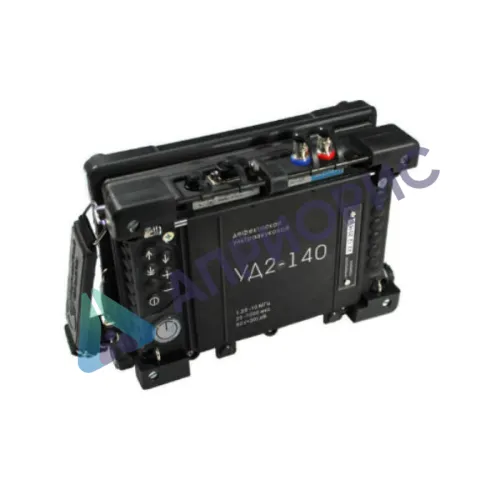

Дефектоскоп ультразвуковой УД2-140 предназначен для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности. Поверка дефектоскопа ультразвукового УД2-140 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
УД2-140 предназначен для:
- обнаружения дефектов;
- измерения координат дефектов;
- измерения амплитуд сигналов от дефектов;
- измерения скорости распространения продольных и поперечных УЗК в различных материалах;
- накопления и сохранения результатов контроля с целью последующей их перезаписи в компьютер.
Абсолютно новый подход к разработке ультразвукового дефектоскопа. Корпус УД2-140 специально спроектирован для дефектоскопа, имеет возможность трансформироваться, в зависимости от применения. Экран электролюминесцентный, повышенной яркости. Широкие возможности регулировки генератора импульсов и входного тракта. Прибор имеет такие необходимые функции как: «заморозка» максимального сигнала, стоп-кадр, индикатор «ход луча», индикатор «количество переотражений», увеличенное изображение А-скан, координатная сетка, часы, календарь.
Поверка дефектоскопа ультразвукового УД2-140
Также присутствуют стандартный набор функций: ВРЧ, АРК, В-скан, глубиномер. Реализована возможность подключения датчика пути и запись голосового сопровождения.
-
В ультразвуковом дефектоскопе УД2-140 установлен яркий, высококонтрастный дисплей с размером экрана 115х86 мм и логическим разрешением 320х240 точек американской фирмы PLANAR;
-
В УД2-140 частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-скан при сканировании — такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL дисплея гораздо выше, чем у трубки).
-
Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране
-
Размерность развертки можно установить в миллиметрах или микросекундах.
-
Размерность координат (глубины) можно установить в миллиметрах или микросекундах
-
В «максимальной» версии дефектоскопа УД2-140 «ЭКСПЕРТ» используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации — всего 32 варианта.
-
Ультразвуковой дефектоскоп УД2-140 позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов).
-
Дефектоскоп УД2-140 обладает большим объемом памяти (запись до 500 изображений А-скан или параметров настройки).
-
Для удобства управления в дефектоскопе УД2-140 используется две клавиатуры: универсальная и функциональная: универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой; быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.
-
Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню.
-
Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.
-
Прибор УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями.
-
Ультразвуковой дефектоскоп УД2-140 позволяет работать с ПЭП как отечественного производства с фиксированными частотами — 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне от 1,25 до 10 МГц.
-

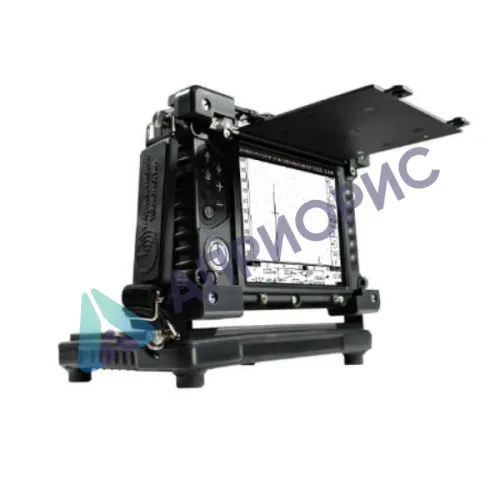

Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90º, что обеспечивает удобство при эксплуатации прибора в любых условиях. УД2-140 — единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса).
| ДИСПЛЕЙ — (EL, TFT, TFT-LED), 320х240 точек, 115х86 мм; | |||||||||
| РАЗВЕРТКА — длительность 20-1000 (с шагом 10) мкс; задержка 0-980 (с шагом 5) мкс; | |||||||||
| ЧАСТОТА СМЕНЫ КАДРОВ — до 60 (с EL дисплеем 100) кадров/сек; | |||||||||
| 2 СТРОБА, задержка — 0-999,9 (с шагом 0,1) мкс; ширина — 0-99,9 (с шагом 0,1) мкс; | |||||||||
| ОТСЕЧКА — 0-99% от высоты экрана с шагом 1 %; ослабление — 0-20 (с шагом 1) дБ; | |||||||||
| УГОЛ ВВОДА УЗК ПЭП — 0о, 10-85о, 90о (с шагом 0,1о); | |||||||||
| СКОРОСТЬ УЗК — 0,5-9,99 (с шагом 0,01) мм/мкс; | |||||||||
| РЕГУЛИРОВКА УСИЛЕНИЯ — 110 дБ (0-80 дБ с шагом 0,5 дБ) | |||||||||
| АБСОЛЮТНАЯ ЧУВСТВИТЕЛЬНОСТЬ — 105 дБ; | |||||||||
| ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ АМПЛИТУДЫ (ручной и автоматический режимы) — +_(0,5+0,03N) дБ; | |||||||||
| РАБОЧИЕ ЧАСТОТЫ — 1,25; 1,8; 2,5; 5; 10 МГц; | |||||||||
| ДИАПАЗОН ЗОНЫ КОНТРОЛЯ (по стали) — до 3000 мм; | |||||||||
| НУЛЬ ГЛУБИНОМЕРА (время призмы) — 0,00-99,95 (с шагом 0,05) мкс; | |||||||||
| ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ РАССТОЯНИЯ — +_(0,5+0,01H); КООРДИНАТ — +_(0,5+0,015L) мм; | |||||||||
|
|||||||||
| ВРЧ — до 20 точек; динамический диапазон — 60 дБ; крутизна — 20 дБ/мкс; | |||||||||
| АРК — до 20 точек; 2 дополнительные линии на расстоянии до 20 дБ от основной; | |||||||||
|
|||||||||
| СВЯЗЬ С КОМПЬЮТЕРОМ: интерфейс — RS-232; скорость обмена — 9600-57600 б/сек; USB (через переходник COM/USB) | |||||||||
| АККУМУЛЯТОР — встроенный, продолжительность работы- 12 (6-14) ч., зарядка ускоренная-3,5 ч.; | |||||||||
| ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР от -20оС до +50оС (с дисплеями TFT-LED); | |||||||||
| ИСПОЛНЕНИЕ — IP54; | |||||||||
| КОРПУС из композитного пластика, размер 240х150х80 мм, вес -1,8 кг, (с дополнительными элементами защиты корпуса 240х165х90 мм, вес -2,4 кг.), поворот панели дисплея относительно аппаратного модуля на угол от 0 до 90o. | |||||||||
Основные средства поверки:
- Осциллограф универсальный С1-65А: полоса пропускания от 0 до 50 МГц, амплитудаисследуемых сигналов с делителем до 300 В, относительная погрешность измерения амплитуды сигнала не более 5 %, относительная погрешность измерения интервалов времени не более 5 %.
- Генератор сигналов высокочастотный Г4-151: диапазон частот от 1 до 512 МГц, пределы допускаемой относительной погрешности установки частоты в нормальных условиях в режиме синхронизации не более ±0,001 %, в рабочих условиях не более ±0,01 %;
