Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER (далее по тексту — дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушений сплошности и однородности в различных неметаллических крупноструктурных материалах, в частности в бетонах, и в протяженных металлических конструкциях (анкерных болтах, прутках). Поверка дефектоскопа ультразвукового А1220 MONOLITH осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER (далее по тексту — дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушений сплошности и однородности в различных неметаллических крупноструктурных материалах, в частности в бетонах, и в протяженных металлических конструкциях (анкерных болтах, прутках).

Поверка дефектоскопа ультразвукового А1220 MONOLITH

Дефектоскопы обеспечивают контроль объектов эхо-импульсным методом и методом прохождения.

Дефектоскоп с помощью пьезоэлектрического преобразователя или антенной решетки посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.

Дефектоскопы обеспечивают измерение координат дефекта. Отображение эхо-сигналов возможно в развертках типа А.

Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи или антенные решетки. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом.

Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.

Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Назначение А1220 MONOLITH

• измерение толщины изделий из бетона
• Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
• исследование внутренней структуры крупнозернистых материалов

Описание

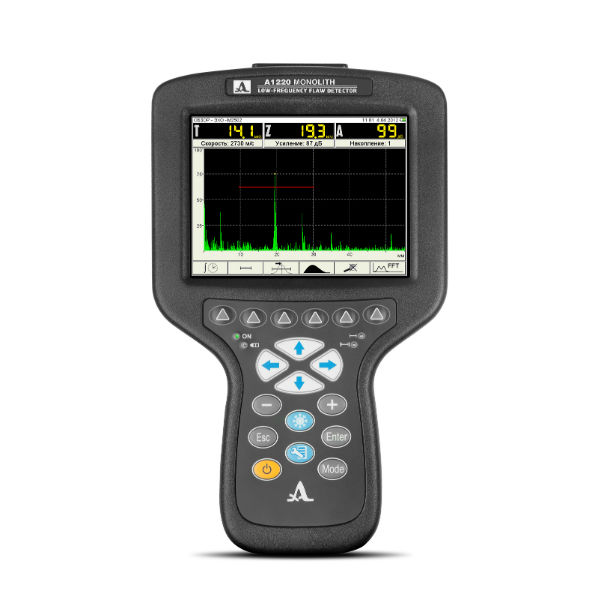

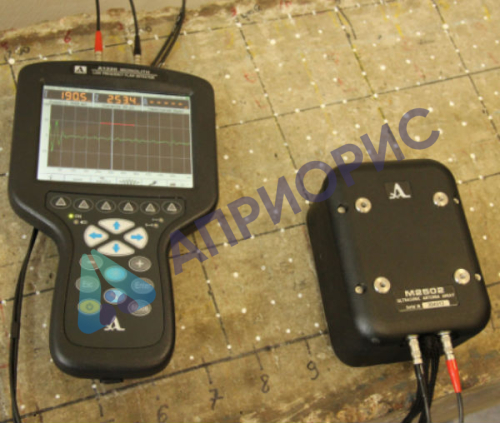

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.

Особенности и поверка дефектоскопа ультразвукового А1220 MONOLITH

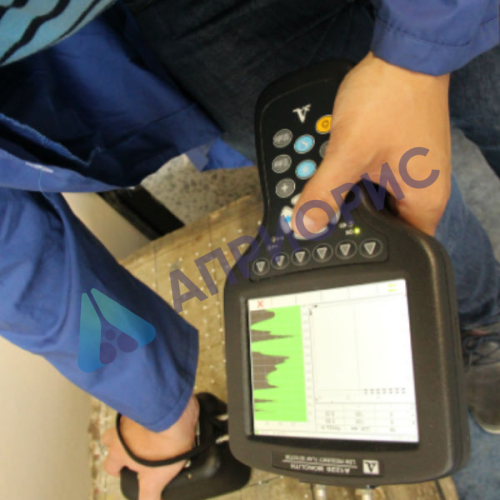

Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

В виде А-скана

Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

В виде В-, С-, D- Сканов:

Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
