Поверка датчиков давления дифференциальных DM-2000, Magnesense, Magnesense II

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

71844-18

Особенности

—

Поверка осуществляется по документу РТ-МП-5208-443-2018 «ГСИ. Датчики дифференциального давления серии DM-2000, Magnesense, Magnesense II. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.04.2018 г.

Основные средства поверки:

калибратор давления пневматический Метран-505 Воздух I c диапазоном воспроизведения давления от 0,005 до 40 кПа и классом точности 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);

калибратор-контроллер давления PPC4 c диапазоном измерения избыточного давления от 0 до 110 кПа и от минус 100 до 10 кПа, с допускаемой относительной погрешностью ±0,01 % от измеряемого давления и диапазоном измерений избыточного давления от минус 100 до 700 кПа, с пределами допускаемой относительной погрешности ±0,008 % от измеряемого давления (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27758-08);

микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250 с диапазоном измерений от 0 до 2500 Па, с пределом допускаемой основной приведённой погрешности ±0,02 % от верхнего предела измерений (регистрационный номер в Федеральном информационном фонде 22995-02);

мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 54848-13);

источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (регистрационный номер в Федеральном информационном фонде 51394-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.187-76 Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па
Техническая документация изготовителя фирмы «DWYER INSTRUMENTS Inc.»

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений избыточного давления и разности давлений.

Поверка датчиков давления дифференциальных DM-2000, Magnesense, Magnesense II

Принцип действия датчиков дифференциального давления DM-2000, Magnesense и Magnesense II основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, и/или преобразует его в протокол цифровой связи «MODBUS» или «BACnet».

Конструктивно датчики дифференциального давления DM-2000, Magnesense и Magnesense II выполнены в виде единого корпуса, в котором расположен чувствительный элемент и плата микропроцессорного устройства. Чувствительный элемент представляет собой диафрагму или мембранную камеру, совмещённую с тензорезистивным преобразователем.

Датчики дифференциального давления DM-2000, в зависимости от диапазона измерений и окраски корпуса, делятся на следующие модификации: DM-2002; DM-2102: DM-2003; DM-2103; DM-2004; DM-2104; DM-2005; DM-2105; DM-2006; DM-2106; DM-2007; DM-2107; DM-2012; DM-2112; DM-2013 и DM-2113.

Датчики дифференциального давления Magnesense, в зависимости от диапазона измерений, способа установки и напряжения питания, делятся на следующие модификации: MS-121; MS-122; MS-321; MS-322; MS-721; MS-722; MS-921; MS-922; MS-111; MS-112; MS-311; MS-312; MS-711; MS-712; MS-911; MS-912; MS-131; MS-331; MS-141; MS-341; MS-151; MS-351; MS-021; MS-221; MS-621 и MS-821.

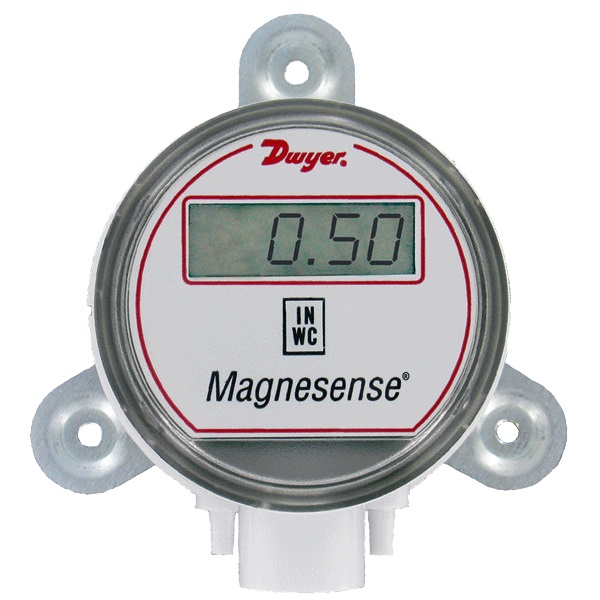

Датчики дифференциального давления серии Magnesense:

модификации: MS-121, MS-122, MS-321, MS-322, MS-721, MS-722, MS-921 и MS-922 выпускаются с диапазоном измерений от 0 до 100 Па;
модификации: MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912 выпускаются с диапазоном измерений от 0 до 1250 Па;
модификации: MS-021, MS-221, MS-621 и MS-821 выпускаются с диапазоном измерений от минус 100 до 100 Па;
остальные диапазоны измерений, указанные в таблице 4, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.

Датчики дифференциального давления Magnesense II, в зависимости от диапазона измерений и способа установки, делятся на следующие модификации: MS2-W101; MS2-N101; MS2-D101; MS2-W111; MS2-N111; MS2-D111; MS2-W102; MS2-N102; MS2-D102; MS2-W112; MS2-N112; MS2-D112; MS2-W103; MS2-N103 и MS2-D103.

Датчики дифференциального давления серии Magnesense II:

модификации: MS2-W101, MS2-N101 и MS2-D101 выпускаются с диапазоном измерений от 0 до 100 Па;
модификации: MS2-W102, MS2-N102 и MS2-D102 выпускаются с диапазоном измерений от 0 до 1250 Па;
модификации: MS2-W111, MS2-N111 и MS2-D111 выпускаются с диапазоном измерений от минус 100 до 100 Па;
модификации: MS2-W103, MS2-N103 и MS2-D103 выпускаются с диапазоном измерений от 0 до 6975 Па;
модификации: MS2-W112, MS2-N112 и MS2-D112 выпускаются с диапазоном измерений от минус 1250 до 1250 Па;
остальные диапазоны измерений, указанные в таблице 6 и таблице 7, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.

Датчики дифференциального давления DM-2000, Magnesense и Magnesense II имеют аналоговый выходной сигнал по току и напряжению. Датчики дифференциального давления Magnesense II выпускаются с цифровым выходным сигналом и имеют встроенное программное обеспечение.

Пломбирование датчиков дифференциального давления DM-2000, Magnesense и Magnesense II не предусмотрено.

Программное обеспечение

Микропроцессорное программное обеспечение датчиков дифференциального давления Magnesense II встроенное, обеспечивает обработку сигналов и связь с внешними устройствами через интерфейс.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения

Идентификационное данные (признаки) программного обеспечения	Значение
Идентификационное наименование программного обеспечения	MS2
Номер версии (идентификационный номер) программного обеспечения	не ниже 1.3.7.1

Наименование	Значение
характеристики	MS2-W112, MS2-N112 и MS2-D112	MS2-W103, MS2-N103 и MS2-D103
Выходной сигнал:	от 4 до 20	от 4 до 20
— по току, мА	от 0 до 5; от 0 до 10	от 0 до 5; от 0 до 10
— по напряжению, В	Modbus,	Modbus,
— цифровой	BACnet (Master/Slave)	BACnet (Master/Slave)
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений	±2,0	±2,0
Пределы допускаемой приведённой дополнительной погрешности, % от	±0,1	±0,1
диапазона измерений / °С

Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	DM-2000	Magnesense	Magnesense II
Напряжение питания постоянного тока, В	от 17 до 35	от 17 до 35 от 5 до 121)	от 17 до 35
Г абаритные размеры, мм, не более: — диаметр — ширина	120,7 46,9	120,5 67,1	120,5 67,1
Масса, кг, не более	0,136	0,230	0,230
Условия эксплуатации: — диапазон температуры, окружающей среды, °С — относительная влажность, % не более	от -7 до +49 80	от -18 до +66 80	от -18 до +66 80
Степень защиты по ГОСТ 14254-2015	IP65	IP65	IP66
Примечания: 1) Для датчиков дифференциального давления серии Magnesense, моделей MS-821, MS-911, MS-912, MS-921 и MS-922.

Основные средства поверки:

Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.187-76 Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па
Техническая документация изготовителя фирмы «DWYER INSTRUMENTS Inc.»

Описание типа СИ

2,2 Мб

Методика поверки РТ-МП-5208-443-2018

3,4 Мб
