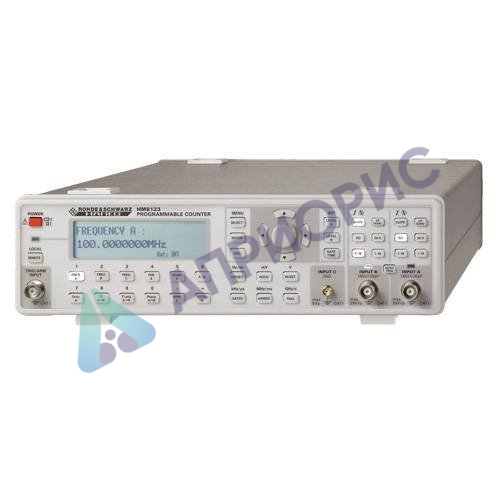

Поверка частотомера универсального Rohde Schwarz HM8123
осуществляется по документу МП-РТ- 1731/441-2011 «Частотомеры универсальные НМ8123. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 апреля 2012 г.
Основное оборудование, необходимое для поверки.
| Наименование средств поверки | Основные технические характеристики | |
| Пределы измерения | Погрешность | |
| Стандарт частоты рубидиевый GPS -12RR | Частота выходных сигналов 5 МГц, 10 МГц | ПГ ± 5 • 10-10 за 1 год |
| Г енератор сигналов СВЧ R&S SMF100A | Диапазон частот от 100 кГц до 43,5 ГГц; выходной уровень от минус 130 дБмВт до плюс 30 дБмВт; фазовый шум < минус 115 дБс | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год |
| Генератор сигналов НЧ прецизионный Г3-110; | Диапазон частот 0,01 — 2106 Гц | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год |
| Частотомер универсальный CNT-90XL | Диапазон частот от 0,001 Гц до 46 ГГц | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год |
| Вольтметр переменного тока диодный компенсационный В3-49 | Диапазон частот 20 Гц — 1,0 ГГц; пределы измерений 10 мВ — 100 В | Погрешность измерения напряжения < ± (0,2 — 2,8) %
(2-й разряд) |
| Ваттметр поглощаемой мощности М3-51 | Диапазон частот 0,02 — 17,85 ГГц пределы измерений 1 мкВт — 10 мВт | Погрешность измерения мощности < ± 4 % |
| Источник временных сдвигов И1-8 | Временной интервал 0 — 1 с | Погрешность измерения временного интервала
< ± 5Л0’7Тинт ± 3 нс |
| Осциллограф цифровой MSO6104A | Полоса пропускания 0 — 1 ГГц;
пределы измерений 2 мВ/дел — 5 В/дел |
ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность КВО ± 2 % |
| Генератор сигналов специальной формы AFG3252 | Диапазон частот 1 мГц — 240 МГц; выходной уровень 50 мВ — 5 В | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность установки амплитуды < ± 1 % |
Сведения о методах измерений
Методы измерений с помощью частотомеров универсальных НМ8123 указаны в эксплуатационном документе «Частотомер универсальный НМ8123. Руководство по эксплуатации», раздел 4.
Нормативные и технические документы, устанавливающие требования к частотомерам универсальным НМ8123
- Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для автоматического измерения частоты и периода непрерывных электрических сигналов, частоты и периода пикового напряжения поступающего на вход, измерения длительности импульсов и временного интервала, измерения отношения частот, фазового сдвига между сигналами, счета числа импульсов частоты.
Частотомеры могут применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств. Частотомеры могут быть использованы в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.

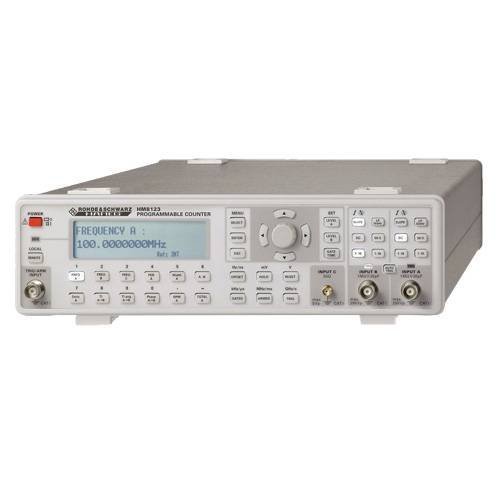

Поверка частотомера универсального Rohde Schwarz HM8123
Принцип действия основан на счетно-импульсном принципе, заключающемся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени. При измерении частоты счетный блок считает количество импульсов, сформированных из входного (измеряемого) сигнала, за время длительности стробимпульса. Длительность стробимпульса (время счета) в этом режиме задается опорными частотами.
При измерении периода счетный блок считает количество импульсов опорной частоты (частоты заполнения) за время длительности стробимпульса. Длительность стробимпульса при этом равна измеряемому периоду.Повышенная точность измерений обеспечивается рубидиевым опорным генератором.
Приборы имеют конструкцию настольного исполнения, снабжены ножками, позволяющими придать прибору наклонное рабочее положение для удобства визуального считывания результатов измерений. Органы управления, индикации и присоединительные разъемы расположены на передней и задней панелях и снабжены соответствующими надписями. В приборе предусмотрена возможность установки дополнительной опции, расширяющей частотный диапазон.
| HM8123 | ||
|---|---|---|
| Диапазон измеряемых частот | 0,001 Гц – 3 ГГц | |
| входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы; | ||
| вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы | ||
| Диапазон измеряемых периодов | 5 нс – 10,000 с | |
| Диапазон измерения временных интервалов | 10 нс – 10,000 с | |
| (вход А = старт; вход В = стоп) | ||
| Длительность импульсов | > 5 нс | |
| Входное сопротивление | входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ | |
| вход С: 50 Ом | ||
осуществляется по документу МП-РТ- 1731/441-2011 «Частотомеры универсальные НМ8123. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 апреля 2012 г.
Основное оборудование, необходимое для поверки.
| Наименование средств поверки | Основные технические характеристики | |
| Пределы измерения | Погрешность | |
| Стандарт частоты рубидиевый GPS -12RR | Частота выходных сигналов 5 МГц, 10 МГц | ПГ ± 5 • 10-10 за 1 год |
| Г енератор сигналов СВЧ R&S SMF100A | Диапазон частот от 100 кГц до 43,5 ГГц; выходной уровень от минус 130 дБмВт до плюс 30 дБмВт; фазовый шум < минус 115 дБс | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год |
| Генератор сигналов НЧ прецизионный Г3-110; | Диапазон частот 0,01 — 2106 Гц | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год |
| Частотомер универсальный CNT-90XL | Диапазон частот от 0,001 Гц до 46 ГГц | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год |
| Вольтметр переменного тока диодный компенсационный В3-49 | Диапазон частот 20 Гц — 1,0 ГГц; пределы измерений 10 мВ — 100 В | Погрешность измерения напряжения < ± (0,2 — 2,8) %
(2-й разряд) |
| Ваттметр поглощаемой мощности М3-51 | Диапазон частот 0,02 — 17,85 ГГц пределы измерений 1 мкВт — 10 мВт | Погрешность измерения мощности < ± 4 % |
| Источник временных сдвигов И1-8 | Временной интервал 0 — 1 с | Погрешность измерения временного интервала
< ± 5Л0’7Тинт ± 3 нс |
| Осциллограф цифровой MSO6104A | Полоса пропускания 0 — 1 ГГц;
пределы измерений 2 мВ/дел — 5 В/дел |
ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность КВО ± 2 % |
| Генератор сигналов специальной формы AFG3252 | Диапазон частот 1 мГц — 240 МГц; выходной уровень 50 мВ — 5 В | ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность установки амплитуды < ± 1 % |
Сведения о методах измерений
Методы измерений с помощью частотомеров универсальных НМ8123 указаны в эксплуатационном документе «Частотомер универсальный НМ8123. Руководство по эксплуатации», раздел 4.
Нормативные и технические документы, устанавливающие требования к частотомерам универсальным НМ8123
- Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
