Поверка аппаратуры для контроля вибропараметров Вибробит 400

Назначение: для непрерывного измерения и контроля среднеквадратического значения (СКЗ) виброускорения, виброскорости и размаха виброперемещения опор подшипников, относительного виброперемещения валов и других узлов, относительного смещения вращающихся валов, корпусов подшипников деталей и узлов, а также скорости вращения ротора.

Поверка аппаратуры для контроля вибропараметров Вибробит 400

Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал и дальнейшей его обработке.

Аппаратура представляет собой автономные виброметры с пьезоэлектрическими и вихретоковыми датчиками (вибропреобразователями), измерители относительного смещения и частоты вращения оборудования.

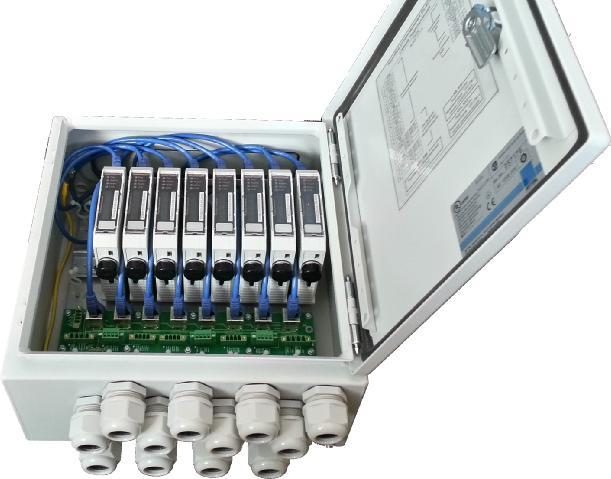

Аппаратура состоит из датчиков (первичные преобразователи), измерительных преобразователей (вторичные преобразователи) и коробок преобразователей (для установки измерительных преобразователей).

Первичными преобразователями являются вихретоковые датчики типа ES400, RS400, DS400 и пьезоэлектрические датчики типа PS400, IPS400.

Датчики всех типов имеют одинаковые разъемные соединения с измерительными преобразователями, что упрощает монтаж аппаратуры на объекте контроля.

Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Модели датчиков различаются диапазонами измерений. В зависимости от модели датчики используются с измерительными преобразователями типа DT400.010 соответствующего исполнения.

Пьезоэлектрические датчики серии PS400 и IPS400 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются типом крепления, выходным сигналом (по заряду или напряжению) и диапазоном измерения.

В качестве вторичных преобразователей используются измерительные преобразователи серии DT400.010. Преобразователи изготавливаются по исполнениям, поддерживают работу со всеми типами датчиков аппаратуры «Вибробит 400» и выполняют все заявленные виды измерений.

На корпусе измерительного преобразователя предусмотрена светодиодная индикация отображающая текущее состояние преобразователя и цифровой индикатор с результатами измерений.

Цифровые измерительные преобразователи имеют стандартные унифицированные выходные сигналы:

• унифицированные, постоянного тока: (4 — 20) мА
• дискретные, типа оптореле;
• цифровые интерфейсы: RS 485, CAN 2.0 В, диагностический USB.

Наличие стандартизованных интерфейсов управления и унифицированных выходов обеспечивает аппаратуре «Вибробит 400» электрическую и функциональную совместимость с другими типами средств измерений и информационно-измерительными системами.

Внешний вид измерительных преобразователей серии DT400.010 приведен на рисунке

На корпусе измерительного преобразователя DT400.010 расположена защитная пломба, предохраняющяя его от несанкционированного вскрытия. Защитная пломба представляет собой наклейку с предупреждающей информацией: «Повреждение наклейки лишает гарантии». Наклейка устанавливается в нижней части корпуса измерительного преобразователя, скрепляя две его половины.

Программное обеспечение

Функционирование измерительного преобразователя DT400.010 осуществляется на основе высокопроизводительного микроконтроллера компании Microchip, под управление встроенного программного обеспечения (ПО) «Vibrobit 400. Firmware DT400.10».

ПО функционально не разделяется на метрологически значимую и метрологически не значимую части.

Встроенное ПО записывается в энергонезависимую память микроконтроллера на заводе-изготовителе. Модификация встроенного ПО преобразователя невозможна без нарушения защитной пломбы корпуса.

Уровень защиты ПО измерительного преобразователя соответствует уровню «А» по МИ 3286-2010. Метрологически значимая часть ПО преобразователя и измеренные данные не требуют специальных средств защиты от преднамеренных и не преднамеренных изменений.

Существующих идентификационных данных (признаков) достаточно для однозначной идентификации ПО.

Идентификационные данные ПО приведены
