Поверка аппарата высоковольтного испытательного Скат 70 М
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
- ТУ СТСК.411728.015 Аппараты испытания диэлектриков СКАТ-70М, СКАТ-70МА. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной или положительной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной или положительной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Поверка аппарата высоковольтного испытательного Скат 70 М
Принцип действия аппаратов основан на преобразовании с помощью лабораторного автотрансформатора и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний.
Аппараты выпускаются в двух модификациях: СКАТ-70М, СКАТ-70МА, которые отличаются полярностью выходного напряжения постоянного тока. Модификация СКАТ-70М имеет отрицательную полярность напряжения постоянного тока, модификация СКАТ-70МА — положительную.

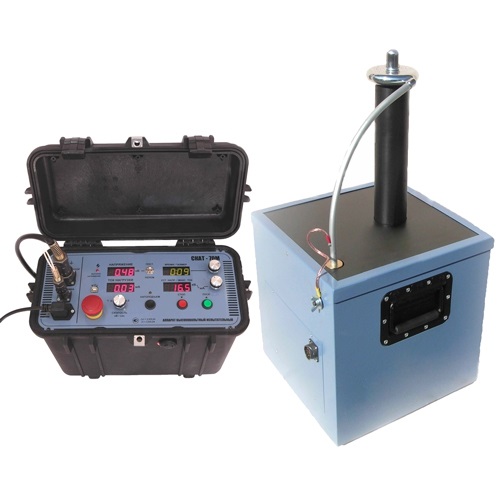

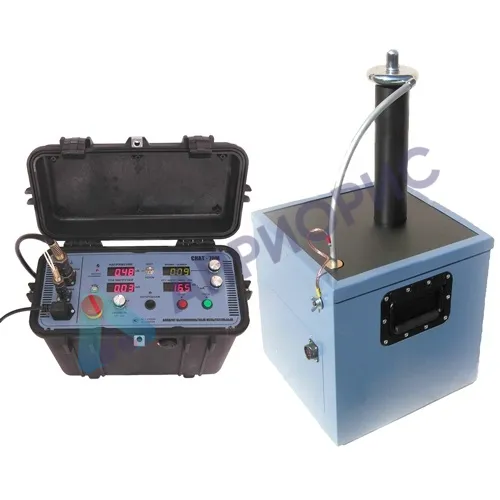

Аппарат функционально состоит из двух блоков — блока управления (БУ) и высоковольтного блока (ВБ), которые соединяются между собой штатным кабелем. БУ выполнен в пластиковом корпусе, предназначен для управления выходным напряжением аппарата, индикации измеряемых величин и выбора режима работы. БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, цифровые сегментные индикаторы и органы управления. Внутри БУ установлен регулятор напряжения. Рабочее положение БУ — вертикальное.
ВБ выполнен в стальном корпусе с последующей окраской порошковым методом. ВБ предназначен для формирования выходного испытательного напряжения переменного и постоянного тока из входного, поступающего с БУ. ВБ содержит в себе высоковольтный трансформатор, высоковольтный диод и высоковольтный коммутатор, с помощью которого производится переключение вида напряжения (переменное/постоянное), а также снятия заряда с ёмкостной нагрузки по окончании испытания через вторичную обмотку трансформатора. Также на ВБ установлена автоматическая штанга заземления. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Конструкция высоковольтного выхода предусматривает элементы, предупреждающие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора — трансформаторное масло и пластик. Рабочее положение ВБ — вертикальное.
| Параметр | Значение |
| Максимальное напряжение переменного тока не менее | 50,0 кВ |
| Максимальное напряжение постоянного тока не менее | 70,0 кВ |
| Полярность напряжения постоянного тока | положительная |
| Шаг изменения выходного испытательного напряжения не более | 0,3 кВ |
| Максимальная сила переменного тока не менее | 35,0 мА |
| Максимальная сила постоянного тока не менее | 15,0 мА |
| Диапазон измерения переменного напряжения частотой 50 Гц | от 3,0 кВ до 50 кВ |
| Пределы допускаемой относительной погрешности измерения переменного напряжения частотой 50 Гц | ±(2,0 + 0,04 · ( |50 / u| — 1) ) % |
| Диапазон измерения постоянного напряжения | от 3,0 кВ до 70 кВ |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | ±(2,0 + 0,04 · ( |70 / u| — 1) ) % |
| Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более | 37 мА |
| Диапазон измерения силы переменного тока частотой 50 Гц | от 0,1 мА до 35 мА |
| Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц | ±(2,0 + 0,06 · ( |35 / i| — 1) ) % |
| Диапазон измерения силы постоянного тока | от 0,1 мА до 15 мА |
| Диапазон измерения силы постоянного тока | от 0,1 мА до 15 мА |
| Пределы допускаемой относительной погрешности измерения силы постоянного тока | ±(2,0 + 0,15 · ( |15 / i| — 1) ) % |
| Аппаратное ограничение выходного напряжения переменного тока на уровне | от 1 до 51,0 кВ |
| Аппаратное ограничение выходного напряжения постоянного тока на уровне | от 1 до 70,8 кВ |
| Аппаратное ограничение силы выходного переменного тока на уровне | от 1 до 36,5 мА |
| Аппаратное ограничение силы выходного постоянного тока на уровне | от 1 до 16,1 мА |
| Режим ручного управления выходным напряжением. | + |
| Отключение высокого напряжения при наступлении электрического пробоя в нагрузке. | + |
| Наличие встроенных часов, показывающих время включения высокого напряжения. | + |
| Наличие таймера, программируемого на время | от 1 до 60 минут
По окончании времени таймера раздаётся звуковой сигнал |
| Длина соединительного кабеля | 4,0 ± 0,3 м |
| Степень защиты блока измерительного | IP53 |
| Степень защиты блока высоковольтного | IP60 |
| Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА | не ограничена |
| Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА | 2 часа с последующим выключением высокого напряжения на время не менее 1 часа |
| Электропитание аппарата | от сети переменного тока частотой 50 Гц напряжением 220 В ±10% |
| Потребляемая мощность при отсутствии тока нагрузки | не более 300 ВА |
| Габаритные размеры блока управления | 420*330*220 мм |
| Габаритные размеры блока высоковольтного | 340*375*650 мм |
| Масса блока управления, не более | 17 кг |
| Масса блока высоковольтного, не более | 29 кг |
| Срок службы не менее | 5 лет |
| Габариты упаковки | 670х670х400 мм |
| Объем упаковки | 0,18 м3 |
| Вес в упаковке | 55 кг |
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
- ТУ СТСК.411728.015 Аппараты испытания диэлектриков СКАТ-70М, СКАТ-70МА. Технические условия.
