Поверка аппарата высоковольтного испытательного АВИЦ-80

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

66233-16

Особенности

—

Поверка осуществляется по документу МП 206.1-097-2016 «Аппараты высоковольтные испытательные АВИЦ. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 октября 2016 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, регистрационный номер в Федеральном информационном фонде 54883-13;
Рабочий эталон 2-го разряда по ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 … 500) кВ, регистрационный номер в Федеральном информационном фонде 54883-13;
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А, регистрационный номер в Федеральном информационном фонде 38428-08;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель и на свидетельство о поверке.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 … 500) кВ
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, регистрационный номер в Федеральном информационном фонде 38428-08
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений -8 -1 силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110″ до 1106 Гц
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А
ТУ 4221-003-22378101-2016. Аппараты высоковольтные испытательные АВИЦ. Технические условия

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.

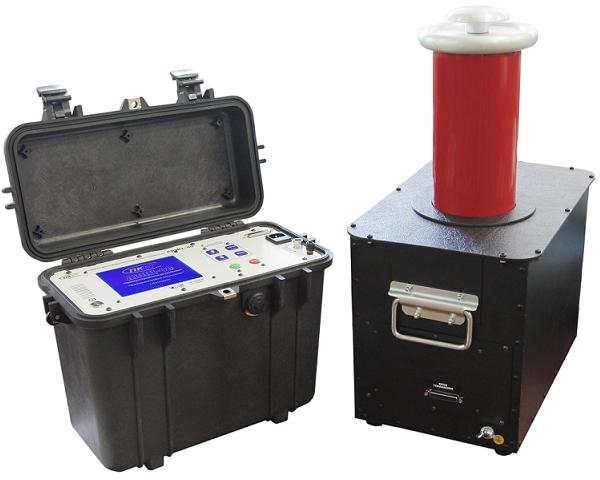

Поверка аппарата высоковольтного испытательного АВИЦ-80

Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора. Аппарат состоит из блока высоковольтного и блока управления.

Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.

Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.

В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).

Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом. Аппараты выпускаются в следующих модификациях АВИЦ-120 и АВИЦ-175, которые отличаются максимальным выходным напряжение и силой постоянного тока. Аппараты предназначены для проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Программное обеспечение

В аппаратах используется программное обеспечение (далее — ПО), решающее задачи обработки, хранения и отображения измерительной информации. ПО проборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	avic120
Номер версии (идентификационный номер) ПО	не ниже 2.11
Цифровой идентификатор ПО	5E8324CA60D7DD6616DC5EB530A60727

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, регистрационный номер в Федеральном информационном фонде 54883-13;
Рабочий эталон 2-го разряда по ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 … 500) кВ, регистрационный номер в Федеральном информационном фонде 54883-13;
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А, регистрационный номер в Федеральном информационном фонде 38428-08;

Знак поверки наносится на лицевую панель и на свидетельство о поверке.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 … 500) кВ
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, регистрационный номер в Федеральном информационном фонде 38428-08
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений -8 -1 силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110″ до 1106 Гц
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А
ТУ 4221-003-22378101-2016. Аппараты высоковольтные испытательные АВИЦ. Технические условия

Описание типа СИ

172,4 Кб

Методика поверки МП 206.1-097-2016

1,1 Мб
