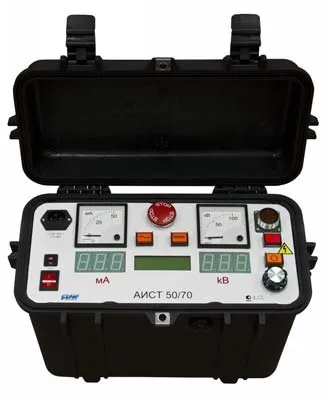

Поверка аппарата для испытания диэлектриков АИСТ 50/70

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

41256-09

Особенности

—

Диапазон регулирования действующих значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ от 1,0 до 50; диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ от 1,0 до 70;
диапазон измерений силы постоянного тока при испытании электрической прочности изоляции , мА от 1… до 25;
диапазон измерений силы переменного тока при испытании электрической прочности изоляции , мА от 1… до 50;
пределы допускаемой относительной основной погрешности при измерении напряжения постоянного тока в диапазоне (10… 70) кВ с амплитудой пульсаций , не превышающей 5 °/о от установленного значения напряжения, % ± 3,0 ;
пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока синусоидальной формы и частотой 50 Гц в диапазоне (10.. 50) кВ , % ± 3,0 ;
пределы допускаемой относительной основной погрешности при измерении действующих значений силы постоянного тока с учетом амплитуды пульсаций,
% ± 3,0;
пределы допускаемой относительной основной погрешности при измерении действующих значений силы переменного тока синусоидальной формы, % ± 3,0
амплитудная пульсация испытательного напряжения постоянного тока, не более, % 5;
коэффициент несинусоидальности испытательного напряжения переменного тока не более, % 5;

Пределы допускаемых дополнительных погрешностей аппарата в диапазоне рабочих температур не превышают пределов допускаемых основных погрешностей аппарата .

Общие технические характеристики :

время установления рабочего режима, не более, с 10;
габаритные размеры пульта управления , мм 430х230 х 350;
габаритные размеры генератора высоковольтного , мм 340 х 330х 720;
масса пульта управления , не более, кг 14;
масса блока высоковольтного , не более, кг 41;
длина соединительных кабелей , м 4 ± 0,1.

Аппарат обеспечивает работу в повторно —кратковременном режиме с продолжительностью включенного высокого напряжения 5 мин и с перерывами между включениями продолжительностью 15 мин .

Питание аппарата осуществляется от однофазной сети переменного тока номинальной частотой 50 Гц с напряжением (220 ± 22) В .
Мощность , потребляемая аппаратом , не превышает 3,0 кВ • А.
Средняя наработка на отказ — не менее 8000 ч в нормальных условиях применения .
Средний срок службы аппарата — не менее 10 лет.
Среднее время восстановления — не более 8 ч .

Нормальные условия применения :

температура окружающего воздуха, °С 20 ± 5;
атмосферное давление , кПа 84-106;
относительная влажность воздуха, °/о 30-80.

Рабочие условия применения :

температура окружающего воздуха, °С от минус 10 до плюс 40;
атмосферное давление , кПа от 84 до 106,7;
относительная влажность воздуха, не более , °/о 98 при 25 °С

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для генерирования и измерения высоких напряжений постоянного и переменного тока при испытании и диагностировании изоляции силовых кабелей и твердых диэлектриков высоким напряжением постоянного тока или переменного тока номинальной частотой 50 Гц.

Область применения — электротехническая промышленность (контроль изоляции силовых кабелей, диагностирование изоляции устройств высокого напряжения). Могут быть использованы в качестве регулируемых источников высокого напряжения постоянного и переменного тока с контролем силы тока, потребляемого нагрузкой.

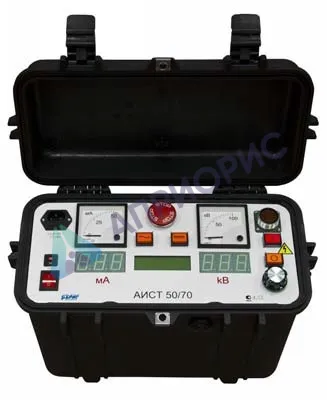

Поверка аппарата для испытания диэлектриков АИСТ 50/70

Аппарат испытания диэлектриков «АИСТ 50/70» (далее — аппарат) представляет собой преобразователь напряжения переменного тока с номинальным значением 220 В , номинальной частотой 50 Гц, в переменное напряжение, регулируемое от 1 до 50 кВ (действующие значения), либо, в зависимости от выбранного режима работы, в напряжение постоянного тока отрицательной полярности , регулируемое от 1 до 70 кВ .

Аппарат состоит из следующих основных узлов :

генератора высоковольтного ;
пульта управления;
соединительного кабеля ;
кабеля сетевого питания .

Пульт управления с помощью соединительного кабеля соединяется с генератором высоковольтным . Высоковольтный генератор содержит высоковольтный трансформатор , выход которого через однополупериодный выпрямитель подключен к высоковольтному выводу . Второй вывод высоковольтного трансформатора заземлен через токоизмерительный резистор .

К высовольтному выводу подключен измерительный делитель высокого напряжения . В высоковольтном генераторе имеется переключатель для автоматического заземления высоковольтного вывода, при выключении высокого напряжения. Напряжение однофазной сети переменного тока поступает на пульт управления, далее , через коммутирующие элементы на регулирующий автотрансформатор и с его выхода, через разьем пульта управления — на первичную обмотку высоковольтного трансформатора . При работе в режиме переменного тока, высокое напряжение с вторичной обмотки высоковольтного трансформатора поступает через шунтирующий переключатель на высоковольтный вывод аппарата, а при работе в режиме постоянного тока — поступает на однополупериодный выпрямитель и далее на высоковольтный вывод аппарата.

Пульт управления содержит панель управления, регулирующий автотраiсформатор с электроприводом, элементы коммутации , элементы питания и модуль управления. Микроконтроллер , входящий в модуль управления, с встроенными АЦП и ЦАП управляет алгоритмами включения, регулирования (для автоматическо режима) и отключения высокого напряжения, проводит «оцифровку» выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, вычисляет действующие и амплитудные значения напряжения и тока, и выводит вычисленные значения на цифровые и стрелочные индикаторы панели управления.

В аппарате применена схема защиты от токов перегрузки и короткого замыкания , а также схема защиты от перенапряжения . При достижении заданных характеристик схема отключает дальнейший подъем высокого напряжения. Заземление высоковольтного вывода аппарата при снятии напряжения осуществляется через обмотку высоковольтного трансформатора и штанги встроенного заземлителя , а также с помощью штанги переносного заземления (в комплект поставки не входит).

Межповерочный интервал
Госреестр
Особенности

Диапазон регулирования действующих значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ от 1,0 до 50; диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ от 1,0 до 70;
диапазон измерений силы постоянного тока при испытании электрической прочности изоляции , мА от 1… до 25;
диапазон измерений силы переменного тока при испытании электрической прочности изоляции , мА от 1… до 50;
пределы допускаемой относительной основной погрешности при измерении напряжения постоянного тока в диапазоне (10… 70) кВ с амплитудой пульсаций , не превышающей 5 °/о от установленного значения напряжения, % ± 3,0 ;
пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока синусоидальной формы и частотой 50 Гц в диапазоне (10.. 50) кВ , % ± 3,0 ;
пределы допускаемой относительной основной погрешности при измерении действующих значений силы постоянного тока с учетом амплитуды пульсаций,
% ± 3,0;
пределы допускаемой относительной основной погрешности при измерении действующих значений силы переменного тока синусоидальной формы, % ± 3,0
амплитудная пульсация испытательного напряжения постоянного тока, не более, % 5;
коэффициент несинусоидальности испытательного напряжения переменного тока не более, % 5;

Общие технические характеристики :

время установления рабочего режима, не более, с 10;
габаритные размеры пульта управления , мм 430х230 х 350;
габаритные размеры генератора высоковольтного , мм 340 х 330х 720;
масса пульта управления , не более, кг 14;
масса блока высоковольтного , не более, кг 41;
длина соединительных кабелей , м 4 ± 0,1.

Питание аппарата осуществляется от однофазной сети переменного тока номинальной частотой 50 Гц с напряжением (220 ± 22) В .
Мощность , потребляемая аппаратом , не превышает 3,0 кВ • А.
Средняя наработка на отказ — не менее 8000 ч в нормальных условиях применения .
Средний срок службы аппарата — не менее 10 лет.
Среднее время восстановления — не более 8 ч .

Нормальные условия применения :

температура окружающего воздуха, °С 20 ± 5;
атмосферное давление , кПа 84-106;
относительная влажность воздуха, °/о 30-80.

Рабочие условия применения :

температура окружающего воздуха, °С от минус 10 до плюс 40;
атмосферное давление , кПа от 84 до 106,7;
относительная влажность воздуха, не более , °/о 98 при 25 °С

Описание типа СИ
