Поверка антенн биконических измерительных НБА-02, НБА-02/1
Поверка осуществляется по документу ПНРМ.464653.005 МП «Инструкция. Антенны биконические измерительные НБА-02, НБА-02/1. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» 31 июля 2014 года.
Основные средства поверки:
- государственный рабочий эталон единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1, регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки поверяемых антенн от 0 до 50 дБ (1 м-1), пределы допускаемой абсолютной погрешности коэффициента калибровки ± 1дБ (1 м-1);
- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2, регистрационный № 3.1.ZZT.0088.2013, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ;
- государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности электрического поля от 0,25 до 2,5 В-м 1, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля в ± 4,5 (в диапазоне частот от 10 Гц до 30 МГц), ± 12,0 (в диапазоне частот от 30 МГц до300 МГц).
Сведения о методах измерений
- Антенна биконическая измерительная НБА-02. Руководство по эксплуатации ПНРМ.464653.005 РЭ.
- Антенна биконическая измерительная НБА-02/1. Руководство по эксплуатации ПНРМ.464653.006 РЭ.
Нормативные и технические документы, устанавливающие требования к антеннам биконическим измерительным НБА-02, НБА-02/1
- ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.
- ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
- ГОСТ 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 148,4 ГГц.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Антенна измерительная рамочная ЭЛ-01. Технические условия. ЯТИР.464619.018 ТУ.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности электрической составляющей электромагнитного поля.
Поверка антенн биконических измерительных НБА-02, НБА-02/1

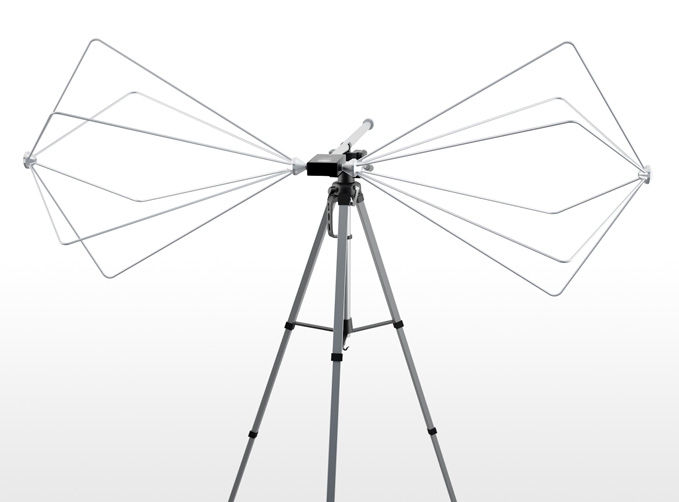

Конструктивно антенны НБА-02 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом дифференциального усилителя с блоком питания (далее — усилитель). К корпусу усилителя прикреплена ручка антенны. В торце ручки антенны расположен выходной ВЧ соединитель.
На корпусе усилителя расположены включатель (выключатель) питания, индикатор включения (выключения) питания, индикатор разрядки аккумуляторных батарей и разъем для подключения устройства зарядного.
Под действием электрического поля в биконическом симметричном вибраторе антенны НБА-02 наводится ЭДС, которая пропорциональна напряженности электрического поля. Сигнал с биконического симметричного вибратора через усилитель подается на выходной ВЧ соединитель. К выходному ВЧ соединителю подключается кабель.
Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны НБА-02 в диапазоне частот от 9 кГц до 2500 МГц.
Блок питания состоит из аккумуляторной батареи и устройства сигнализации разряда аккумуляторной батареи.
Для зарядки аккумуляторной батареи в комплект поставки входит устройство зарядное.
Конструктивно антенны НБА-02/1 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом согласующего устройства.. К корпусу согласующего устройства прикреплена ручка антенны. В торце ручки антенны расположен выходной ВЧ соединитель.
Под действием электрического поля в биконическом симметричном вибраторе антенны НБА-02/1 наводится ЭДС, которая пропорциональна напряженности электрического поля. Сигнал с биконического симметричного вибратора передается в коаксиальный тракт с волновым сопротивлением 50 Ом, подключаемого к измерительному приемному устройству.
На ручке антенн НБА-02, НБА-02/1 имеется устройство, позволяющее закреплять антенну на стандартный штатив.
От несанкционированного доступа антенны НБА-02 защищены пломбированием одного из винтов на корпусе усилителя.
Антенны НБА-02/1 защищены от несанкционированного доступа пломбированием одного из винтов на корпусе согласующего устройства.
Антенны НБА-02, НБА-02/1 могут применяться для измерений напряженности синусоидальных, шумовых и импульсных электрических полей радиопомех в лабораторных помещениях и экранированных камерах при решении задач обеспечения электромагнитной совместимости технических средств, защиты информации.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу ПНРМ.464653.005 МП «Инструкция. Антенны биконические измерительные НБА-02, НБА-02/1. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» 31 июля 2014 года.
Основные средства поверки:
- государственный рабочий эталон единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1, регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки поверяемых антенн от 0 до 50 дБ (1 м-1), пределы допускаемой абсолютной погрешности коэффициента калибровки ± 1дБ (1 м-1);
- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2, регистрационный № 3.1.ZZT.0088.2013, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ;
- государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности электрического поля от 0,25 до 2,5 В-м 1, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля в ± 4,5 (в диапазоне частот от 10 Гц до 30 МГц), ± 12,0 (в диапазоне частот от 30 МГц до300 МГц).
Сведения о методах измерений
- Антенна биконическая измерительная НБА-02. Руководство по эксплуатации ПНРМ.464653.005 РЭ.
- Антенна биконическая измерительная НБА-02/1. Руководство по эксплуатации ПНРМ.464653.006 РЭ.
Нормативные и технические документы, устанавливающие требования к антеннам биконическим измерительным НБА-02, НБА-02/1
- ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.
- ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
- ГОСТ 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 148,4 ГГц.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Антенна измерительная рамочная ЭЛ-01. Технические условия. ЯТИР.464619.018 ТУ.
