Поверка антенн активных направленных R&S HE300

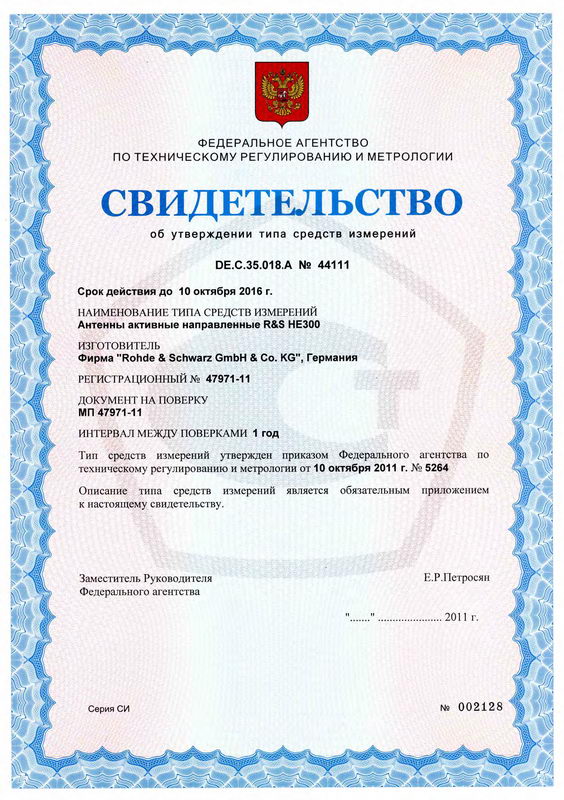

Поверка осуществляется по документу МП 47971-11 «Инструкция. Антенны активные направленные R&S HE300 фирмы «ROHDE & SCHWARZ GmbH & Co KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 26.05.2011 г.
Основные средства поверки:
- измеритель модуля коэффициента передачи и отражения Р2М-18 (регистрационный No 36013-07), диапазон рабочих частот от 0,01 до 18·109 Гц; пределы допускаемой относительной погрешности установки частоты ± 1,5·10-8; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ; пределы допускаемой абсолютной погрешности измерений уровня мощности ± 1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ± (3·KстU + 1) %;
- рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 1,0 до 40 ГГц, диапазон измерений эффективной площади антенн от 3 до 800 см2, пределы допускаемой погрешности измерений эффективной площади поверяемых антенн ± 0,5 дБ;
- установка образцовая П1-5 (регистрационный No 7833-80), диапазон рабочих частот от 30 до 1000 МГц, диапазон воспроизведения напряженности электрического поля от 0,23 до 10 В/м, пределы допускаемой погрешности измерений напряженности электрического поля ± (6 ÷ 12)% в зависимости от частоты;
- рабочий эталон единиц напряженности электрического(10 Гц ÷ 300 МГц) и магнитного (10 Гц ÷ 30 МГц) полей РЭНЭМП-0,009/300М, диапазон воспроизводимых значений напряженности электрического поля от 0,25 до 2,5 В/м; диапазон воспроизводимых значений напряженности магнитного поля от 0,8 до 8 мА/м; пределы допускаемой погрешности ± (4,5 ÷ 12) % в зависимости от частоты;
- измеритель помех SMV-11 (регистрационный No 9333-83), диапазон рабочих частот от 9 кГц до 30 МГц; диапазон измерений от минус 20 до 125 дБмкВ; пределы допускаемой погрешности измерений напряжения ± 1,5 дБ;
- измеритель помех SMV-8 (регистрационный No 5866-77), диапазон рабочих частот от 26 до 1000 МГц; диапазон измерений от 0 до 125 дБмкВ; пределы допускаемой погрешности измерений напряжения от ± 1,2 до ± 1,5 дБ в зависимости от частоты.
Сведения о методиках (методах) измерений
- «Антенны активные направленные R&S HE300. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования антенн активных направленных R&S HE300
- ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
- ГОСТ 8.560-94. ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 ÷ 1000 МГц.
- ГОСТ Р 8.574-2000. ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц.
- ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
- Техническая документации фирмы «ROHDE & SCHWARZ GmbH & Co. KG», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений напряженности или плотности потока энергии электромагнитного поля в диапазоне частот 20 МГц (9кГц)…7,5 ГГц.
Поверка антенн активных направленных R&S HE300

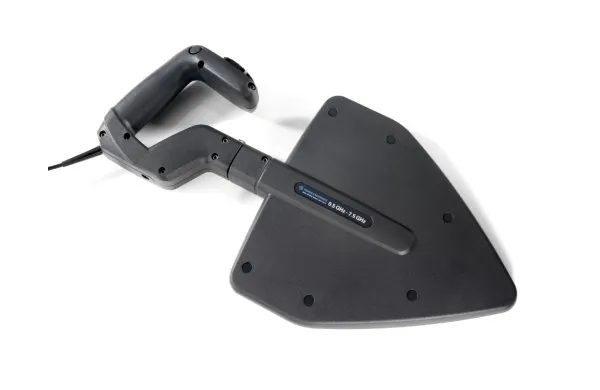

Конструктивно антенна в базовом исполнении состоит из широкополосного согласующего устройства (ШСУ) и трех антенных модулей (антенный модуль No 1 (4067.6306.00), антенный модуль No 2 (4067.6606.00), антенный модуль No 3 (4067.6458.00). По отдельному заказу антенна комплектуется антенным модулем No 4 R&S HE 300HF ШСУ выполнено в пластмассовом корпусе, содержащим в себе усилительнокоммутационные цепи и батарейный отсек. Входной разъем выполнен в виде модифицированного соединителя типа N male по ГОСТ 13317-89 с отсутствующей резьбовой частью. Стабильность характеристик данного соединения обеспечивается механической фиксацией антенных модулей в корпусе. Связь с приемником сигнала осуществляется посредством коаксиального кабеля с соединителем типа N male по ГОСТ 13317-89. Для удобства решения поисковых задач в корпус встроен компас.
Антенный модуль No 1 (4067.6306.00) и антенный модуль No 2 (4067.6606.00) представляет собой свернутые нагруженные диполи с кардиоидными диаграммами направленности.
Антенный модуль No 3 (4067.6458.00) представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотнонезависимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Логопериодическая решетка вмонтирована в защитный пластиковый корпус.
Антенный модуль No 4 R&S HE300HF (4067.6806.02) представляет собой магнитную рамочную антенну прямоугольной формы с диаграммой направленности типа «восьмерка». Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн в переменное напряжение, передающееся через ШСУ в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Поверка осуществляется по документу МП 47971-11 «Инструкция. Антенны активные направленные R&S HE300 фирмы «ROHDE & SCHWARZ GmbH & Co KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 26.05.2011 г.
Основные средства поверки:
- измеритель модуля коэффициента передачи и отражения Р2М-18 (регистрационный No 36013-07), диапазон рабочих частот от 0,01 до 18·109 Гц; пределы допускаемой относительной погрешности установки частоты ± 1,5·10-8; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ; пределы допускаемой абсолютной погрешности измерений уровня мощности ± 1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ± (3·KстU + 1) %;
- рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 1,0 до 40 ГГц, диапазон измерений эффективной площади антенн от 3 до 800 см2, пределы допускаемой погрешности измерений эффективной площади поверяемых антенн ± 0,5 дБ;
- установка образцовая П1-5 (регистрационный No 7833-80), диапазон рабочих частот от 30 до 1000 МГц, диапазон воспроизведения напряженности электрического поля от 0,23 до 10 В/м, пределы допускаемой погрешности измерений напряженности электрического поля ± (6 ÷ 12)% в зависимости от частоты;
- рабочий эталон единиц напряженности электрического(10 Гц ÷ 300 МГц) и магнитного (10 Гц ÷ 30 МГц) полей РЭНЭМП-0,009/300М, диапазон воспроизводимых значений напряженности электрического поля от 0,25 до 2,5 В/м; диапазон воспроизводимых значений напряженности магнитного поля от 0,8 до 8 мА/м; пределы допускаемой погрешности ± (4,5 ÷ 12) % в зависимости от частоты;
- измеритель помех SMV-11 (регистрационный No 9333-83), диапазон рабочих частот от 9 кГц до 30 МГц; диапазон измерений от минус 20 до 125 дБмкВ; пределы допускаемой погрешности измерений напряжения ± 1,5 дБ;
- измеритель помех SMV-8 (регистрационный No 5866-77), диапазон рабочих частот от 26 до 1000 МГц; диапазон измерений от 0 до 125 дБмкВ; пределы допускаемой погрешности измерений напряжения от ± 1,2 до ± 1,5 дБ в зависимости от частоты.
Сведения о методиках (методах) измерений
- «Антенны активные направленные R&S HE300. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования антенн активных направленных R&S HE300
- ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
- ГОСТ 8.560-94. ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 ÷ 1000 МГц.
- ГОСТ Р 8.574-2000. ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц.
- ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
- Техническая документации фирмы «ROHDE & SCHWARZ GmbH & Co. KG», Германия.
