Поверка анализаторов телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
Поверка осуществляется по документу «МП РТ 1841-2012. Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 04.12.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор тестового телевизионного цифрового видеосигнала SDI цифровой сигнал SD/HD, Embedded Audio; относительная погрешн-о6сть тактовой частоты не более ± 3 • 10- | генератор тестовых телевизионных сигналов Tektronix TG700 с модулями DVG7, HDVG7 цифровой сигнал SD/HD, Embedded Audio; относительная п огрешность тактовой частоты не более ± 1 • 10-6 |
| генератор тестового телевизионного аналогового видеосигнала (для опции CPS) аналоговый компонентный видеосигнал; относительная погрешн-о6сть тактовой частоты не более ± 3-10- ; относительная погрешность амплитуды сигнала 700 мВ не более ± 1 %; неравномерность АЧХ сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % | генератор тестовых телевизионных сигналов Tektronix TG700 с модулем AVG7 аналоговый компонентный видеосигнал; относительная п огрешность тактовой частоты не более ± 1 • 10-6;
относительная погрешность амплитуды сигнала 700 мВ не более ± 1 %; неравномерность АЧХ сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % |
| осциллограф цифровой (при наличии опций CPS, EYE/PHY) диапазон частот от 0 до 500 МГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 2 % | осциллограф цифровой Tektronix DP07054
диапазон частот 0 до 500 МГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 1 % |
| генератор сигналов звуковых частот (при наличии опций AD/DPE) относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1,2 % | генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360 относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 0,01 Гц до 100 кГц не более ± 1,0 % |
| вольтметр переменного напряжения (при наличии опций AD/DPE) относительная погрешность измерения напряжения синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1 % | мультиметр цифровой Keithley 2000
относительная погрешность измерения напряжения синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 0,3 % |
Сведения о методах измерений
Методы измерений изложены в руководствах по эксплуатации 077-0702-00, 077-0703-00, 077-0704-00, 077-0705-00, 077-0706-00, 077-0707-00, 077-0708-00.
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
ГОСТ Р 52592-2006 «Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования».
ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения параметров цифровых и аналоговых телевизионных сигналов изображения и звука, и применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной аппаратуры, а также для метрологического обеспечения телевизионного оборудования.
Поверка анализаторов телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300

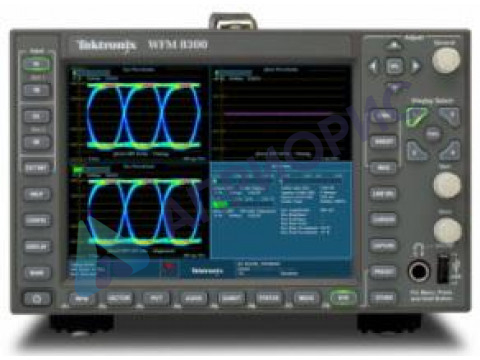

Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 выполнены на платформе цифрового широкополосного осциллографа с системой синхронизации развертки от телевизионного сигнала. Развертка сигналов видео осуществляется от входного сигнала или от внешнего сигнала различных телевизионных форматов.
Видеосигналы в различных формах и параметры звуковых сигналов отображаются на цветном жидкокристаллическом дисплее. Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также в виде обычного телевизионного изображения. Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
|
Межповерочный интервал
|
|
|

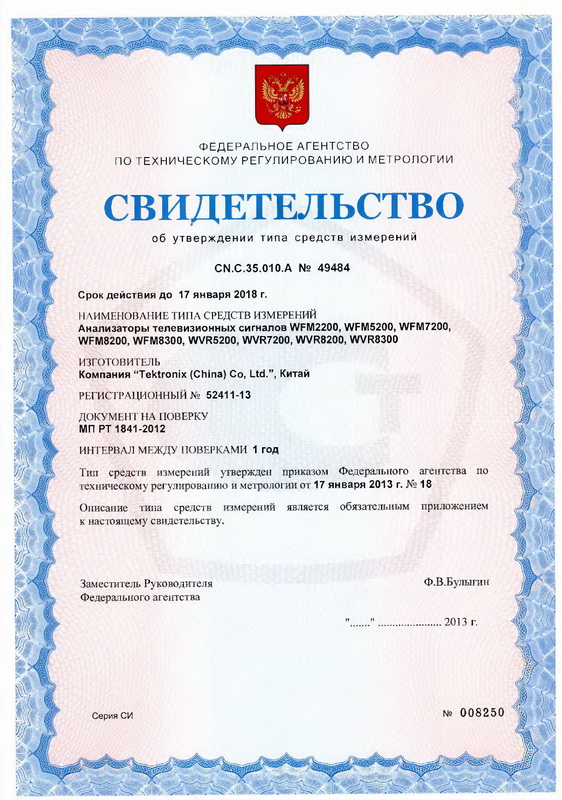

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу «МП РТ 1841-2012. Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 04.12.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор тестового телевизионного цифрового видеосигнала SDI цифровой сигнал SD/HD, Embedded Audio; относительная погрешн-о6сть тактовой частоты не более ± 3 • 10- | генератор тестовых телевизионных сигналов Tektronix TG700 с модулями DVG7, HDVG7 цифровой сигнал SD/HD, Embedded Audio; относительная п огрешность тактовой частоты не более ± 1 • 10-6 |
| генератор тестового телевизионного аналогового видеосигнала (для опции CPS) аналоговый компонентный видеосигнал; относительная погрешн-о6сть тактовой частоты не более ± 3-10- ; относительная погрешность амплитуды сигнала 700 мВ не более ± 1 %; неравномерность АЧХ сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % | генератор тестовых телевизионных сигналов Tektronix TG700 с модулем AVG7 аналоговый компонентный видеосигнал; относительная п огрешность тактовой частоты не более ± 1 • 10-6;
относительная погрешность амплитуды сигнала 700 мВ не более ± 1 %; неравномерность АЧХ сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % |
| осциллограф цифровой (при наличии опций CPS, EYE/PHY) диапазон частот от 0 до 500 МГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 2 % | осциллограф цифровой Tektronix DP07054
диапазон частот 0 до 500 МГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 1 % |
| генератор сигналов звуковых частот (при наличии опций AD/DPE) относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1,2 % | генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360 относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 0,01 Гц до 100 кГц не более ± 1,0 % |
| вольтметр переменного напряжения (при наличии опций AD/DPE) относительная погрешность измерения напряжения синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1 % | мультиметр цифровой Keithley 2000
относительная погрешность измерения напряжения синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 0,3 % |
Сведения о методах измерений
Методы измерений изложены в руководствах по эксплуатации 077-0702-00, 077-0703-00, 077-0704-00, 077-0705-00, 077-0706-00, 077-0707-00, 077-0708-00.
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
ГОСТ Р 52592-2006 «Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования».
ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
