Поверка анализатора жидкости Chemitec Series 50

Назначение: для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), мутности, удельной электрической проводимости, массовой концентрации ионов NH4+, K+, NO3-, Cl- , растворенного кислорода и активного хлора в воде и водных средах.

Поверка анализатора жидкости Chemitec Series 50

Принцип действия анализаторов жидкости Chemitec Series 50, в зависимости от типа применяемого первичного преобразователя (датчика), основан на электрохимических или оптических методах измерений.

Измерения рН (датчики S401/DIG, S401/DIFF, S401/VG), окислительновосстановительного потенциала (ОВП) (S406/DIG, S406/DIFF, S406/VG) и концентрации ионов NH4+ на фоне ионов K+, NO3- на фоне ионов Cl- (S470 ISE) основаны на потенциометрическом принципе действия, заключающемся в измерении потенциала электрода, который зависит от содержания (активности) определяемых ионов в растворе (закон Нернста). Сущность метода заключается в измерении разности потенциалов между измерительным электродом и электродом сравнения. В качестве измерительного электрода применяют электроды, чувствительные к концентрации ионов Н+, (рН и ОВП) или других ионов (ион-селективные электроды).

Для измерений проводимости воды и водных сред (растворов) применяют кондуктивные датчики (S411/DIG, S411/C) и индуктивные датчики (S411/IND). Принцип действия кондуктивных датчиков основан на измерении проводимости измеряемой среды между графитовыми электродами. Принцип действия индуктивных датчиков заключается в создании встроенным генератором переменного магнитного поля в основной катушке, которое в свою очередь индуцирует ток в анализируемой среде. Сила индуцированного тока зависит от электропроводности и, следовательно, от содержания ионов в анализируемой среде. Возникший электрический ток в среде создает другое магнитное поле во вторичной катушке. Индуцированный в катушке результирующий ток измеряется приемником и преобразуется в значение электропроводности.

Принцип измерений содержания растворенного (активного) хлора (S494/Q — амперометрический. Хлор через мембрану диффундирует к катоду электродной системы, где происходит его восстановление до хлорид-иона, в то же время на аноде (хлор-серебрянный электрод) происходит окисление с образованием AgCl, вследствие чего между катодом и анодом возникает электрический ток, сила которого зависит от содержания активного хлора.

Принцип измерений содержания растворенного кислорода (S423/C/OPT) основан на динамической хемилюминесценции, ослабляемой молекулярным кислородом. После столкновения молекулы люминофора в возбужденном состоянии и гасителем (кислородом) энергия передается от возбужденной молекулы-индикатора кислороду, после чего молекула последовательно переходит из основного состояния (триплетного состояния) в возбужденное синглетное состояние. В результате молекула-индикатор не излучает свечение, и измеряемый сигнал люминесценции снижается. Интенсивность люминесценции зависит от концентрации кислорода в образце в соответствии с уравнением Штерна-Фольмера.

Принципы измерений мутности основаны на ослаблении проходящего через анализируемую среду света вследствие рассеяния на нерастворимых частицах. Нефелометрический метод (S461/N) состоит в определении интенсивности рассеянного под углом 90 о к направлению падающего луча света. Абсорбционный метод (S461/TN, S461/LT и S461/S) основан на измерении интенсивности света, прошедшего через анализируемую среду.

Пломбирование не предусмотрено.

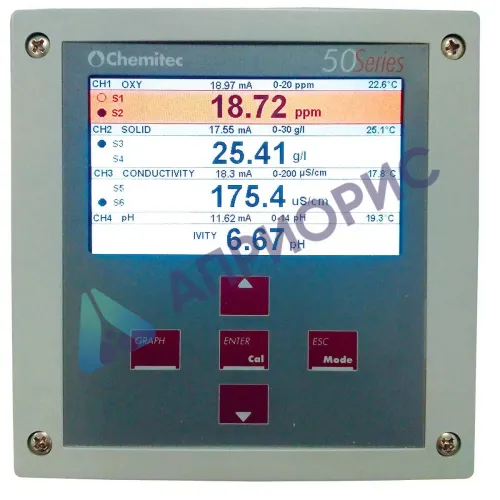

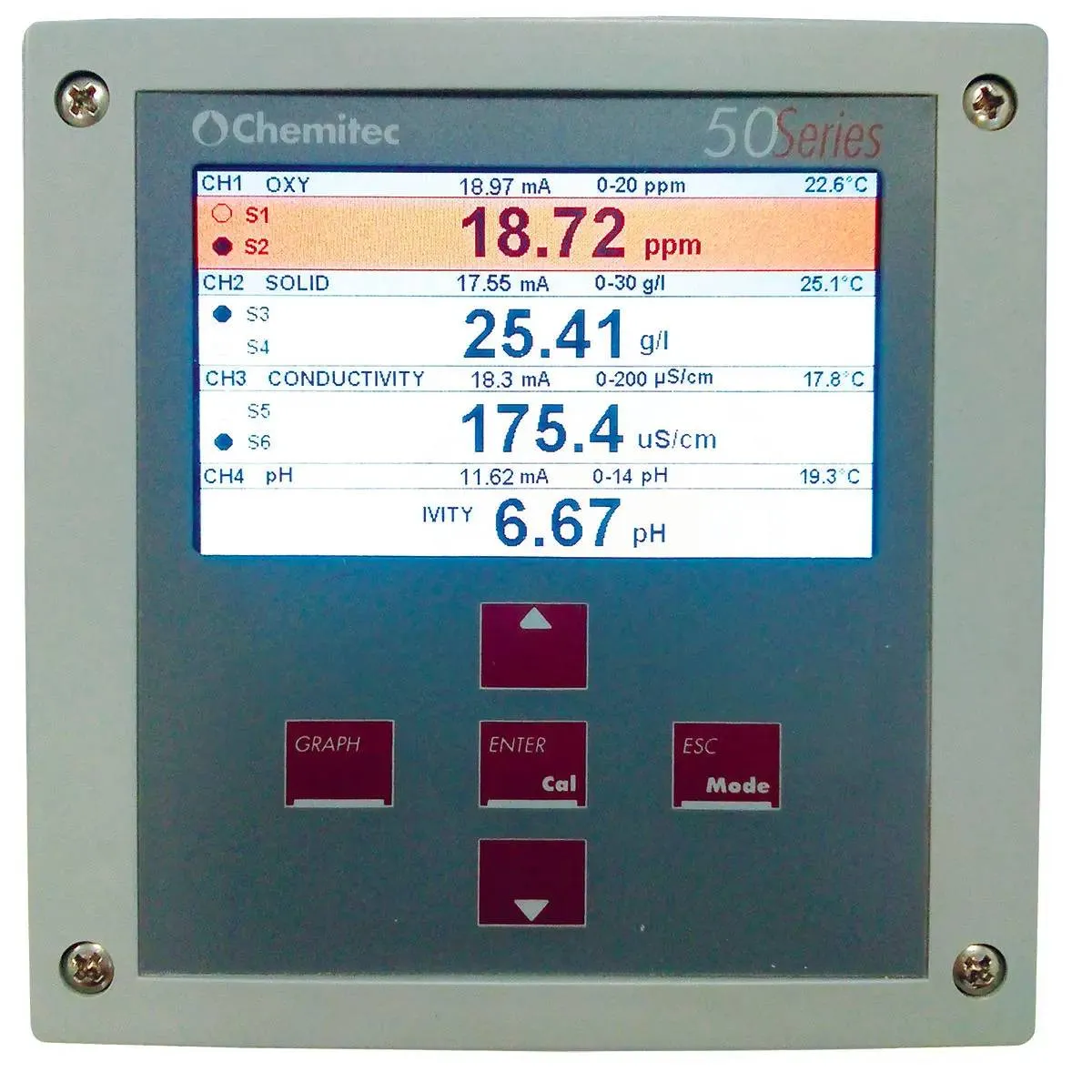

Анализаторы жидкости Chemitec Series 50 состоят из электронного блока (вторичного измерительного преобразователя) и датчиков — первичных измерительных преобразователей (до двух на один электронный блок). При необходимости увеличить число датчиков дополнительно возможно подключение дополнительного электронного блока (опция, позволяет подключить до четырех датчиков). Набор датчиков — по заказу потребителя.

Датчики для измерений рН S401/DIFF, S401/DIG и датчики для измерений ОВП S406/DIFF, S406/DIG конструктивно представляют собой систему электродов, установленных в корпус из ПВХ. Внутри корпуса установлены стеклянный электрод для измерений рН, электрод сравнения с соляным мостиком, заземляющий контакт электролита, датчик температуры, обеспечивающий термокомпенсацию, и электронная плата для обработки и передачи сигнала. Результаты измерений pH (ОВП) и температуры передаются по протоколу MODBUS RTU.

В датчиках S401/DIFF и S406/DIFF реализован метод дифференциального измерения по трем электродам, при котором выходной сигнал стеклянного и контрольного электродов сравниваются с потенциалом электрода заземления.

В датчиках S401/DIG, S406/DIG применяется соединение из пористого материала, предотвращающее датчик от засорения взвешенными частицами и воздействия химических веществ, а также схема, обеспечивающая поддержание постоянной величины опорного потенциала при изменении температуры и давления.

Датчики S401/VG и S406/VG — аналоговые универсальные датчики для измерений рН и ОВП, соответственно, не имеют защитного корпуса и термокомпенсации, подключаются к электронному блоку с помощью цифрового преобразователя.

Мультипараметрический датчик S470 ISE выполнен в металлическом корпусе, внутри которого установлены ион-селективные электроды (на ионы NH4+, K+, NO3-, Cl-) , электрод сравнения и датчик температуры, обеспечивающий термокомпенсацию, электронная плата. Датчик предназначен для контроля концентрации ионов NH4+ в присутствии ионов K+, а также ионов NO3- в присутствии Cl- -ионов. В датчике могут быть установлены одна или две пары ион-селективных электродов, состоящих из основного и вспомогательного электрода:

• основной электрод на NH4+ со вспомогательным электродом на K+;
• основной электрод на NO3- со вспомогательным электродом на Cl-.

Датчики проводимости кондуктивные S411/DIG и S411/C представляют собой систему из графитовых электродов и электрическую схему, установленную в корпус из ПВХ (S411/DIG) или армированного полипропилена (S411/C). В корпусе датчика S411/DIG также находится термодатчик и электронная схема. Датчик S411/C может поставляться со встроенным или внешним термодатчиком (опция) и подключаются к электронному блоку с помощью цифрового преобразователя. Диапазон измерений кондуктивных датчиков проводимости настраивается производителем при выпуске из производства.

Датчики проводимости индуктивные S411/IND выполнены из прессованного полипропилена, армированного стекловолокном, внутри которого находятся первичная и вторичная катушки, генератор переменного магнитного поля, электрическая схема. Датчики применяются в комплекте с цифровым преобразователем серии AD/CD/IND.

Датчик хлора амперометрический S494/C  конструктивно выполнен в корпусе из ПВХ, внутри которого расположены электроды, датчик температуры для термокомпенсации и электролит. Хлор из анализируемой пробы поступает в датчик через полупроницаемую мембрану из тефлона. Датчики применяются в комплекте с цифровым преобразователем серии AD/494/C.

Датчик кислорода оптический S423/C/OPT выполнен в металлическом корпусе или корпусе из ПВХ (опция), внутри которого располагается оптическая схема (светодиод, фотоприемник, светофильтры, пленка, покрытая люминофором), а также термодатчик и электрическая схема.

Датчики мутности цифровые S461/LT и S461/TN представляют собой установленную в корпусе из металла или ПВХ оптическую схему (источник ИК-излучения, фотоприемник, система фильтров), позволяющую измерять интенсивность рассеянного под углом 90 оС излучения, а также электрическую схему, термодатчик и электронную плату.

Датчик мутности S461/S (по каолину) выполнен в металлическом корпусе, внутри которого расположены оптическая и электрическая схема, а также термодатчик и электронная плата. Измерения проводятся путем измерения оптической плотности среды.

Нефелометрическая ячейка S461/N применяется для бесконтактных измерений мутности воды и представляет собой нефелометрический датчик, устанавливаемый в защищенную от внешних источников света камеру, где также расположено проточное устройство отбора пробы. Устройство представляет собой переливную емкость с подводящими коммуникациями, в которую поступает анализируемая вода, подаваемая с помощью насоса и отверстиями для слива. Датчик измеряет интенсивность рассеянного под углом 90 оС излучения.

Диапазон измерений датчиков мутности настраивается производителем при выпуске из производства.
