Поверка анализатора спектра СК4М-18
Поверка осуществляется в соответствии с документом МП РТ 2193-2014 (ЖНКЮ.468166.013 Д3), «Анализаторы спектра СК4М-18. Методика поверки» утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 28.10.2014 г.
Средства поверки:
| Наименование средства поверки | Основные технические характеристики | |
| Пределы измерения | Класс, разряд, погрешность | |
| 1 | 2 | 3 |
| Стандарт частоты рубидиевый GPS-12RR, Госреестр № 43830-10 | Выходная частота: 5; 10 МГц | Пределы допускаемой относительной погрешности частоты за 12 мес. ± 510-10 |
| 1 | 2 | 3 |
| Частотомер универсальный CNT-90XL, Госреестр № 31811-06 | Диапазон частот от 0,001 Гц до 0,3 ГГц (канал «А»), от 0,3 до 46 ГГц (канал «С») | Пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 мес. ± 5 10-7 ( ± 5 10-10 с внешней опорной частотой) |
| Преобразователь измерительный NRP-Z21, Госреестр № 37008-08 | Диапазон рабочих частот от 0 до 18 000 МГц.
Диапазон измерений мощности от минус 67 дБм до плюс 23 дБм |
Пределы допускаемой относительной погрешности измерений мощности ± 2,5 % (эталон II разряда) |
| Преобразователь измерительный NRP-Z51, Госреестр № 37008-08 | Диапазон рабочих частот от 0 до 18 000 МГц.
Диапазон измерений мощности от минус 35 дБм до плюс 20 дБм |
Пределы допускаемой относительной погрешности измерений мощности ± 2.5 % (эталон II разряда) |
| Преобразователь измерительный NRP-Z55, Госреестр № 37008-08 | Диапазон рабочих частот от 0 до 40 000 МГц.
Диапазон измерений мощности от минус 35 дБм до плюс 20 дБм |
Пределы допускаемой относительной погрешности измерений мощности ± 10 % |
| Генератор сигналов СВЧ SMF100A, Госреестр № 39089-08 | Диапазон частот от 100 кГц до 43,5 ГГц;
уровень сигнала от минус 130 дБ до плюс 30 дБ относительно 1 мВт |
Пределы допускаемой относительной погрешности частоты за 12 мес. ± 510-10 с внешней опорной частотой |
| Генератор сигналов низкочастотный прецизионный Г3-110, Госреестр № 5460-76 | Диапазон частот от 0,01Гц до
1 999 999,99 Гц |
Пределы допускаемой абсолютной погрешности частоты ± 5 10-7 за 12 мес. |
| Генератор сигналов E8257D, Госре-естр № 53941-13 | Диапазон частот от 250 кГц до 40 000 МГц; диапазон установки уровня от минус 10 дБм до плюс 10 дБм | Уровни фазовых шумов на частоте 1 ГГц при отстройках:
1 кГц — минус 120 дБн/Гц; 10 кГц — минус 130 дБн/Гц; 100 кГц — минус 130 дБн/Гц; 1000 кГц — минус 140 дБн/Гц. |
| 1 | 2 | 3 |
| Аттенюатор ступенчатый R&S RSC, Госреестр № 48368-11 | Диапазон частот от 0 до 6000 МГц;
диапазон ослабления от 0 до 139,9 дБ |
Погрешность установки ослабления ± 0,2 дБ;
неповторяемость при переключении не более 0,02 дБ |
| Анализатор электрических цепей векторный ZVA 50,
Госреестр № 48355-11 |
Диапазон частот от 10 до 50 000 МГц;
пределы измерения КСВН от 1,05 до 10,0 |
Пределы допускаемой погрешности измерения КСВН ± (3-КстЦ+2) % |
| Мультиметр цифровой М 890G, Госреестр № 16245-97 | Диапазон измерений
— постоянного напряжения: 200 мВ, 2, 20, 200, 1000 В; — переменного напряжения: 200 мВ, 2, 20, 200, 700 В |
± 0,5 % от предела диапазона ± 1 ед. мл. разряда.
± 1,2 % от предела диапазона ± 3 ед. мл. разряда |
Сведения о методах измерений
- ЖНКЮ.468166.013 РЭ «Анализатор спектра СК4М-18. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам спектра СК4М-18
- ЖНКЮ.468166.013 ТУ. Анализатор спектра СК4М-18. Технические условия.
- МИ 2171-91 Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 — 178,3 ГГц (государственная поверочная схема).
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения уровня мощности и частоты входного сигнала, измерений спектральных характеристик сигналов в диапазоне частот от 100 Гц до 18 (20) ГГц в коаксиальных волноводах с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм.
Поверка анализатора спектра СК4М-18
Область применения анализаторов спектра СК4М-18 — производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.
Анализаторы спектра СК4М-18 по принципу действия являются анализаторами последовательно-параллельного типа. Принцип работы приборов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналоговоцифрового преобразователя.

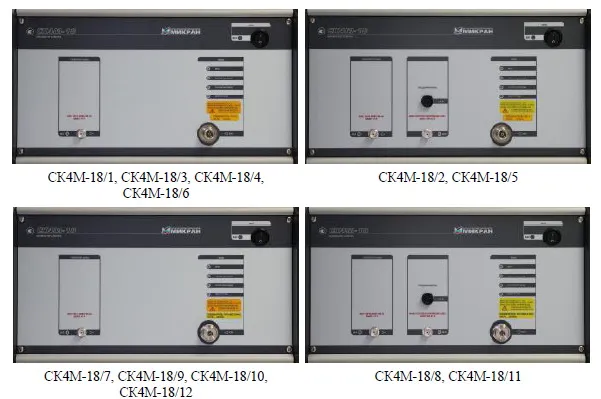

Анализатор спектра СК4М-18 имеет двенадцать модификаций. Каждая модификация характеризуется определенным набором конструктивных и функциональных возможностей (опций). Имеются следующие опции: «СК4М-18-11Р», «СК4М-18-13Н», «СК4М-18-РКА»,
«СК4М-18-АПА» и «СК4М-18-МУА» (далее по тексту соответственно «11Р», «13Н», «РКА», «АПА» и «МУА». При упоминании опций «РКА», «АПА» и «МУА» подразумевается, что они установлены и включены).
| Опция | Описание |
| «11Р» | На измерительном входе СВЧ установлен соединитель типа N, розетка. Наличие этой опции исключает опцию «13Н». |
| «13Н» | На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка. Наличие этой опции исключает опцию «11Р». |
| «РКА» | Встроен отключаемый разделительный конденсатор для защиты входных цепей анализатора спектра СК4М-18 от постоянного тока через соединитель измерительного входа СВЧ.
Наличие этой опции исключает опцию «АПА». |
| «АПА» | Встроен отключаемый адаптер питания для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ.
Наличие этой опции исключает опцию «РКА». |
| «МУА» | Встроен отключаемый предусилитель для улучшения чувствительности анализатора спектра СК4М-18, имеет встроенный разделительный конденсатор. |
Конструктивно анализатор спектра СК4М-18 выполнен в металлическом корпусе. Анализатор спектра СК4М-18 работает под управлением внешнего персонального компьютера (ПК), для связи с персональным компьютером используется интерфейс Ethernet.
| Наименование | Примечание |
| Анализатор спектра СК4М-18/1 | опция «11Р» |
| Анализатор спектра СК4М-18/2 | опции «11Р», «АПА» |
| Анализатор спектра СК4М-18/3 | опции «11Р», «МУА» |
| Анализатор спектра СК4М-18/4 | опции «11Р», «РКА» |
| Анализатор спектра СК4М-18/5 | опции «11Р», «МУА», «АПА», |
| Анализатор спектра СК4М-18/6 | опции «11Р», «МУА», «РКА» |
| Анализатор спектра СК4М-18/7 | опция «13Н» |
| Анализатор спектра СК4М-18/8 | опции «13Н», «АПА» |
| Анализатор спектра СК4М-18/9 | опции «13Н», «МУА» |
| Анализатор спектра СК4М-18/10 | опции «13Н», «РКА» |
| Анализатор спектра СК4М-18/11 | опции «13Н», «МУА», «АПА» |
| Анализатор спектра СК4М-18/12 | опции «13Н», «МУА», «РКА» |
Программное обеспечение
Анализаторы спектра СК4М-18 работают под управлением внешнего персонального компьютера с установленным программным обеспечением (программа управления СК4М ЖНКЮ.02011-00), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором спектра СК4М-18 и персональным компьютером осуществляется по интерфейсу Ethernet.
Программное обеспечение (ПО) реализовано без выделения метрологически значимой части.
Метрологические характеристики анализаторов спектра СК4М-18 нормированы с учетом влияния программного обеспечения.
Общие сведения о программном обеспечении
| Уровень защиты (класс риска) | «высокий» по Р 50.2.077-2014 (класс С по WELMEC 7.2) |
| Идентификационное наименование | Graphit СК4М |
| Идентификационный номер версии | 2.3 и выше |
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium® 4 или AMD Athlon® 64 (с частотой 2 ГГц или более мощный);
- операционная система Windows® XP (SP 3), Windows® Vista, Windows® 7, 8;
- разрешение экрана 1024×768;
- оперативная память 1 Гб (для 32-разрядной системы) или 2 Гб (для 64-разрядной системы);
- наличие адаптера локальной сети — Ethernet;
- для подключения анализатора к ПК использовать кабель Ethernet типа Патч-корд из комплекта анализатора, либо аналог.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с документом МП РТ 2193-2014 (ЖНКЮ.468166.013 Д3), «Анализаторы спектра СК4М-18. Методика поверки» утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 28.10.2014 г.
Средства поверки:
| Наименование средства поверки | Основные технические характеристики | |
| Пределы измерения | Класс, разряд, погрешность | |
| 1 | 2 | 3 |
| Стандарт частоты рубидиевый GPS-12RR, Госреестр № 43830-10 | Выходная частота: 5; 10 МГц | Пределы допускаемой относительной погрешности частоты за 12 мес. ± 510-10 |
| 1 | 2 | 3 |
| Частотомер универсальный CNT-90XL, Госреестр № 31811-06 | Диапазон частот от 0,001 Гц до 0,3 ГГц (канал «А»), от 0,3 до 46 ГГц (канал «С») | Пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 мес. ± 5 10-7 ( ± 5 10-10 с внешней опорной частотой) |
| Преобразователь измерительный NRP-Z21, Госреестр № 37008-08 | Диапазон рабочих частот от 0 до 18 000 МГц.
Диапазон измерений мощности от минус 67 дБм до плюс 23 дБм |
Пределы допускаемой относительной погрешности измерений мощности ± 2,5 % (эталон II разряда) |
| Преобразователь измерительный NRP-Z51, Госреестр № 37008-08 | Диапазон рабочих частот от 0 до 18 000 МГц.
Диапазон измерений мощности от минус 35 дБм до плюс 20 дБм |
Пределы допускаемой относительной погрешности измерений мощности ± 2.5 % (эталон II разряда) |
| Преобразователь измерительный NRP-Z55, Госреестр № 37008-08 | Диапазон рабочих частот от 0 до 40 000 МГц.
Диапазон измерений мощности от минус 35 дБм до плюс 20 дБм |
Пределы допускаемой относительной погрешности измерений мощности ± 10 % |
| Генератор сигналов СВЧ SMF100A, Госреестр № 39089-08 | Диапазон частот от 100 кГц до 43,5 ГГц;
уровень сигнала от минус 130 дБ до плюс 30 дБ относительно 1 мВт |
Пределы допускаемой относительной погрешности частоты за 12 мес. ± 510-10 с внешней опорной частотой |
| Генератор сигналов низкочастотный прецизионный Г3-110, Госреестр № 5460-76 | Диапазон частот от 0,01Гц до
1 999 999,99 Гц |
Пределы допускаемой абсолютной погрешности частоты ± 5 10-7 за 12 мес. |
| Генератор сигналов E8257D, Госре-естр № 53941-13 | Диапазон частот от 250 кГц до 40 000 МГц; диапазон установки уровня от минус 10 дБм до плюс 10 дБм | Уровни фазовых шумов на частоте 1 ГГц при отстройках:
1 кГц — минус 120 дБн/Гц; 10 кГц — минус 130 дБн/Гц; 100 кГц — минус 130 дБн/Гц; 1000 кГц — минус 140 дБн/Гц. |
| 1 | 2 | 3 |
| Аттенюатор ступенчатый R&S RSC, Госреестр № 48368-11 | Диапазон частот от 0 до 6000 МГц;
диапазон ослабления от 0 до 139,9 дБ |
Погрешность установки ослабления ± 0,2 дБ;
неповторяемость при переключении не более 0,02 дБ |
| Анализатор электрических цепей векторный ZVA 50,
Госреестр № 48355-11 |
Диапазон частот от 10 до 50 000 МГц;
пределы измерения КСВН от 1,05 до 10,0 |
Пределы допускаемой погрешности измерения КСВН ± (3-КстЦ+2) % |
| Мультиметр цифровой М 890G, Госреестр № 16245-97 | Диапазон измерений
— постоянного напряжения: 200 мВ, 2, 20, 200, 1000 В; — переменного напряжения: 200 мВ, 2, 20, 200, 700 В |
± 0,5 % от предела диапазона ± 1 ед. мл. разряда.
± 1,2 % от предела диапазона ± 3 ед. мл. разряда |
Сведения о методах измерений
- ЖНКЮ.468166.013 РЭ «Анализатор спектра СК4М-18. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам спектра СК4М-18
- ЖНКЮ.468166.013 ТУ. Анализатор спектра СК4М-18. Технические условия.
- МИ 2171-91 Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 — 178,3 ГГц (государственная поверочная схема).
