Поверка анализатора паров этанола АЛКОТЕКТОР Юпитер
Поверка осуществляется по документу МП-242-2095-2017 «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 марта 2017 г.
Основные средства поверки:
- Рабочие эталоны 1 или 2 разряда по ГОСТ 8.578-2014 — генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Пределы допускаемой относительной погрешности ±5 %.
или
- Рабочие эталоны 1 разряда по ГОСТ 8.578-2014 — стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013. Границы относительной погрешности при Р=0,95 ±(2-4) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).
Сведения о методах измерений
- Приведены в эксплуатационных документах.
Нормативные документы
- Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11.
- Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104.
- Приказ Минздрава России от 18.12.2015 г. № 933н «О порядке проведения медицинского освидетельствования на состояние опьянения (алкогольного, наркотического или иного токсического)», приложение № 1, пункт 10.
- Постановление Правительства РФ от 26.06.2008 г. № 475 «Об утверждении Правил освидетельствования лица, которое управляет транспортным средством, на состояние алкогольного опьянения и оформления его результатов, направления указанного лица на медицинское освидетельствование на состояние опьянения, медицинского освидетельствования этого лица на состояние опьянения и оформления его результатов и правил определения наличия наркотических средств или психотропных веществ в организме человека при проведении медицинского освидетельствования на состояние опьянения лица, которое управляет транспортным средством», статья 1, пункт 5.
- ГОСТ Р 50444-92 (р. 3, 4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
- ГОСТ Р МЭК 60601-1-2-2014 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания».
- ГОСТ ISO 10993-1-2011 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 1. Оценка и исследования».
- ГОСТ ISO 10993-5-2011 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 5. Исследование на цитотоксичность: методы in vitro».
- ГОСТ ISO 10993-10-2011 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 10. Исследование раздражающего и сенсибилизирующего действия».
- ГОСТ Р 52770-2007 «Изделия медицинские. Требования безопасности. Методы санитарнохимических и токсикологических испытаний».
- ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
- ГОСТ Р 54794-2011 «Анализаторы паров этанола. Общие технические условия».
- ГОСТ Р 8.838-2013 «ГСИ. Анализаторы паров этанола. Методика поверки».
- «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П». Технические условия. ТУ 26.60.12-001-82139963-2011 (идентичны ТУ 9441-001-82139963-2011)».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Модификации: Юпитер, Юпитер-К, Юпитер-П.

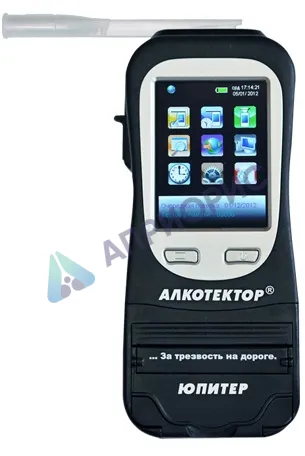

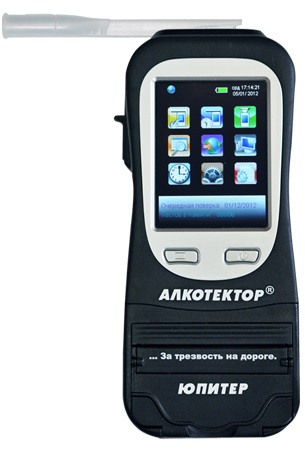

Поверка анализатора паров этанола АЛКОТЕКТОР Юпитер
Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного Dart Sensors Ltd., Великобритания, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы представляют собой автоматические портативные приборы.
Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в показания на сенсорном экране. На сенсорном экране отображаются результаты измерений, а также сообщения о режимах работы анализаторов, указания оператору, текущие день недели, дата и время, дата очередной поверки, количество сохраненных в памяти анализаторов измерений, индикатор состояния заряда аккумуляторного блока, индикаторы установления координат места проведения измерения и соединения Bluetooth, индикаторы беспроводной сети. Электрическое питание анализаторов может осуществляться от встраиваемого перезаряжаемого аккумуляторного блока, от сети переменного тока через сетевой адаптер питания или от бортовой сети автомобиля через бортовой адаптер питания. Управление анализаторами осуществляется с помощью сенсорного экрана и двух кнопок, расположенных на лицевой панели. Анализаторы обеспечивают звуковую сигнализацию, информирующую об этапах работы и забора проб воздуха.
Анализаторы имеют два режима отбора пробы воздуха — автоматический и ручной. Для отбора проб воздуха используются сменные мундштуки специальной формы.
Анализаторы выпускаются в трех исполнениях, отличающихся конструктивными особенностями и комплектом поставки:
- «Юпитер» — поставляется без внешнего термопринтера (при необходимости можно использовать с внешним термопринтером или печатающий блок внешнего термопринтера присоединить к основному блоку анализатора);
- «Юпитер-П» — поставляется с внешним термопринтером (при необходимости печатающий блок внешнего термопринтера можно присоединить к основному блоку анализатора);
- «Юпитер-К» — поставляется с печатающим блоком, присоединенным к основному блоку анализатора (при необходимости печатающий блок можно отсоединить от основного блока анализатора и использовать как внешний термопринтер при заказе приемника Bluetooth и заглушки к анализатору).
По заказу в анализаторах может быть установлена дополнительная функция передачи протокола измерения на внешние устройства с использованием проводных и беспроводных технологий.
Анализаторы всех трех исполнений при маркировании, а также в распечатанном протоколе измерений обозначаются как «АЛКОТЕКТОР ЮПИТЕР».
В памяти анализаторов сохраняются не менее 20000 результатов последних измерений.
Анализаторы снабжены приемником системы позиционирования (GPS и/или ГЛОНАСС) для определения координат места проведения измерения и автоматического внесения их в протокол измерения.
Информация, содержащаяся в распечатанном протоколе измерения
| Надпись в протоколе | Содержание протокола |
| АЛКОТЕКТОР Юпитер Номер Прибора: TecrNO.: | Сокращенное обозначение анализатора Заводской номер анализатора
Номер измерения (по внутренней нумерации анализатора) |
| Дата: ДД/ММ/ГГГГ | Дата выполнения измерения (день/месяц/год) |
| Время: ЧЧ:ММ | Время выполнения измерения (час:минуты) |
| Дата регулировки ДД/ММ/ГГГГ | Дата проведения последней корректировки показаний анализатора (день/месяц/год) |
| Дата поверки: ДД/ММ/ГГГГ | Дата проведения последней поверки анализатора (д ень/месяц/год) |
| Режим: Автоматический | Режим отбора пробы воздуха1^ |
| Результат: Х.ХХХ мг/л | Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л»2-* |
| Имя Обследуемого:6^ | Фамилия и инициалы обследуемого лица3-* |
| Место Обследования:6-’ | Данные о месте проведения измерения3″1 |
| Гос. Номер Машины:6^ | Государственный номер автотранспортного средства3-* |
| Нагрудный Знак:6^ Инспектор:6^ | Номер нагрудного знака инспектора ГИБДД3) Фамилия и инициалы инспектора ГИБДД3″1 |
| Отдел Д1 К’:6′ | Номер отдела ДПС3′ |
| Координаты:6^ | Координаты места проведения измерения4-* |
| Подпись Обслед.: | Подпись обследуемого лица5-* |
| Подпись: | Подпись инспектора ГИБДД5) |
| Примечания:
1) При ручном режиме отбора пробы воздуха выводится надпись «Режим: РУЧНОЙ ЗАБОР». 2) В случае зафиксированного факта отказа обследуемого от проведения измерения выводится надпись «Отказ от теста»; в случае зафиксированного факта недостаточного расхода (прерывания выдоха) выводится надпись «Выдох Прерван». При этом информация о режиме отбора пробы воздуха в протокол не выводится. 3) Данные вводятся с виртуальной клавиатуры анализатора (сенсорный экран) перед измерением или вписываются от руки в распечатанный протокол измерения. 4) Данные распечатываются в протоколе измерения при наличии сигнала системы позиционирования и активированной функции внесении координат в протокол измерения. 5) Данные вписываются от руки в распечатанный протокол измерения. 6) Набор полей для ввода данных могут отличаться от указанного в таблице (количество полей задается от 0 до 10, наименование полей может быть изменено). Наименование полей для ввода данных протокола измерений указывается в паспорте анализатора. |
|
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение Юпитер-В-2011. Анализаторы обеспечивают возможность работы с внешним программным обеспечением «Статистика Юпитер» и «Статистика Юпитер+», предназначенным для сбора, сохранения и вывода на печать протоколов измерения из памяти анализаторов на персональном компьютере.
Встроенное системно-прикладное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а так же отображения результатов измерений на экране, хранения измеренных данных и передачи измеренных данных на внешние устройства. Количество уровней доступа к настройкам определяется прошивкой и может составлять два или более уровней, номер версии программного обеспечения указан в паспорте анализатора. Идентификация встроенного программного обеспечения производится путем вывода версии на экран при включении анализаторов.
Влияние встроенного программного обеспечения (далее — ПО) на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WAT89EC |
| Номер версии (идентификационный номер) ПО | V2.XX |
| Цифровой идентификатор ПО | 9956EEB476FE59CC6EA9159A8D917BB5 |
| Алгоритм получения цифрового идентификатора | MD5 |
| Примечание — Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу ПО с номером версии V2.00. | |
| Наименование характеристики | Значение |
| Диапазон показаний, мг/л | от 0,000 до 2,500 |
| Цена младшего разряда шкалы, мг/л | 0,001 |
| Дополнительная погрешность от наличия неизмеряемых компонентов | отсутствует |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы):
— расход анализируемой газовой смеси, л/мин, не менее — объем пробы анализируемой газовой смеси, л, не менее |
20
1,2 |
| Время подготовки к работе после включения, с, не более | 5 |
| Время измерения после отбора пробы, с, не более | 10 |
| Время подготовки к работе после измерения, с, не более | 10 |
| Интервал времени работы анализаторов без корректировки показаний1^ месяцев, не менее | 12 |
| Электрическое питание:
— аккумуляторный блок с напряжением, В / емкостью, мАч, не менее; — от сети переменного тока с напряжением, В / частотой, Гц (через сетевой адаптер питания); — от бортовой сети автомобиля с напряжением, В (через бортовой адаптер питания) |
7,4 / 1800 230±23 / 50±1 от 10,8 до 16,5 |
| Число измерений на анализаторах без подзарядки аккумуляторного блока, не менее
— без распечатки протоколов измерений — с распечаткой протоколов измерений |
500
100 |
| Габаритные размеры, мм, не более
— «Юпитер», «Юпитер-П» (без принтера) — «Юпитер-К» |
170/82/36
190/82/36 |
| Масса (без аккумуляторного блока), г, не более
— «Юпитер», «Юпитер-П» (без принтера) — «Юпитер-К» |
270
320 |
| Условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность окружающего воздуха (без конденсации влаги), % — атмосферное давление, кПа |
от -5 до +50
от 10 до 100 от 84,0 до 106,7 |
| Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее | 2 |
| Средний срок службы анализаторов, лет | 5 |
| Средняя наработка на отказ, ч | 8000 |
| Примечание:
1) Корректировка показаний анализаторов проводится при поверке по необходимости. |
|
Поверка осуществляется по документу МП-242-2095-2017 «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 марта 2017 г.
Основные средства поверки:
- Рабочие эталоны 1 или 2 разряда по ГОСТ 8.578-2014 — генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Пределы допускаемой относительной погрешности ±5 %.
или
- Рабочие эталоны 1 разряда по ГОСТ 8.578-2014 — стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013. Границы относительной погрешности при Р=0,95 ±(2-4) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).
Сведения о методах измерений
- Приведены в эксплуатационных документах.
Нормативные документы
- Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11.
- Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104.
- Приказ Минздрава России от 18.12.2015 г. № 933н «О порядке проведения медицинского освидетельствования на состояние опьянения (алкогольного, наркотического или иного токсического)», приложение № 1, пункт 10.
- Постановление Правительства РФ от 26.06.2008 г. № 475 «Об утверждении Правил освидетельствования лица, которое управляет транспортным средством, на состояние алкогольного опьянения и оформления его результатов, направления указанного лица на медицинское освидетельствование на состояние опьянения, медицинского освидетельствования этого лица на состояние опьянения и оформления его результатов и правил определения наличия наркотических средств или психотропных веществ в организме человека при проведении медицинского освидетельствования на состояние опьянения лица, которое управляет транспортным средством», статья 1, пункт 5.
- ГОСТ Р 50444-92 (р. 3, 4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
- ГОСТ Р МЭК 60601-1-2-2014 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания».
- ГОСТ ISO 10993-1-2011 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 1. Оценка и исследования».
- ГОСТ ISO 10993-5-2011 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 5. Исследование на цитотоксичность: методы in vitro».
- ГОСТ ISO 10993-10-2011 «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 10. Исследование раздражающего и сенсибилизирующего действия».
- ГОСТ Р 52770-2007 «Изделия медицинские. Требования безопасности. Методы санитарнохимических и токсикологических испытаний».
- ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
- ГОСТ Р 54794-2011 «Анализаторы паров этанола. Общие технические условия».
- ГОСТ Р 8.838-2013 «ГСИ. Анализаторы паров этанола. Методика поверки».
- «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П». Технические условия. ТУ 26.60.12-001-82139963-2011 (идентичны ТУ 9441-001-82139963-2011)».
