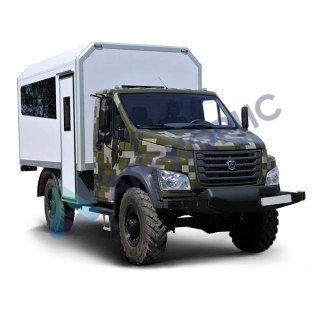

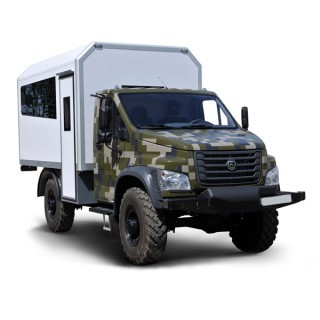

ЭТЛ ТЕХНОАС 4 передвижная электротехническая лаборатория

№

Наименование

Описание

1

АИСТ-100/20M

Состав блока:

·       Трансформатор с «сухой» изоляцией. Компактная, легкая, эргономичная конструкция трансформатора. Высоковольтная установка занимает существенно меньше места высоковольтного отсека и значительно легче (80 кг!) в сравнении с маслонаполненными трансформаторами, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

·       Делитель высокого напряжения.

·       Демпфирующий в/в резистор.

·       Высоковольтный диод.

·       Автоматический в/в замыкатель.

·       Регулятор напряжения – лабораторный автотрансформатор с электроприводом.

Максимальное переменное испытательное напряжение – 100 кВ.

Максимальное выпрямленное испытательное напряжение – 70 кВ.

Максимальный рабочий ток – 200 мА.

Высоковольтные установки серии АИСТ включены в реестр средств измерений РФ за номером 64708-16. Межповерочный интервал – 2 года!

2

Поисковый генератор ГИ-24

Генератор высоковольтный импульсный ГИ-24 предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

В модификации ГИ-24 реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.

Технические характеристики:

·       Напряжение импульса (2 ступени): 0...12 кВ / 0...24 кВ

·       Макс. энергия импульса на каждой ступени: 2880 Дж

·       Тип трансформатора: многосекционный, "сухой"

·       Разряд: автоматический 6...12 сек, ручной

·       Встроенный адаптер дуги (ИДМ)

·       Встроенный разряд емкостей

·       Напряжение питания: 220В, 50Гц

·       Максимальный ток потребления: 6,5А

·       Максимальная масса силового блока: 100 кг

3

Блок прожига БП-30Д (с функцией дожига)

Предназначен для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения места повреждения.

Блок прожига и дожига обеспечивает:

·       Максимальное выходное выпрямленное напряжение в режиме холостого хода (Х.Х.) по ступеням, кВ: 30/8,0/2,0/0,2

·       Максимальный выходной выпрямленный ток КЗ в режиме прожига: 45 А

·       Максимальный выходной выпрямленный ток КЗ в режиме дожига: 200 А

Напряжение и ток прожига имеют ступенчатую регулировку, плавную в пределах каждой ступени. Обеспечена неразрывность дуги при переключении ступеней.

Для обеспечения малых пульсаций блок прожига собран по 3-хТЛ фазной схеме с электронным преобразователем частоты 800Гц, при этом питание лаборатории осуществляется от однофазной сети 220В.

Время работы установки прожига – не ограничено.

Прожигающая установка имеет меньшее, нежели прочие установки число ступеней в связи с обеспеченной неразрывностью дуги при переключении и плавной регулировкой напряжения внутри каждой ступени.

4

ПБНИ-3 + К540-3

Назначение блока низковольтных измерений ПБНИ-3

·       Измерения параметров силовых трансформаторов (потери холостого хода, короткого замыкания, коэффициента трансформации) при однофазном пониженном напряжении возбуждения величиной до 380 В.

·       Измерения параметров силовых трансформаторов (потери холостого хода, короткого замыкания, коэффициента трансформации) при трѐхфазном напряжении возбуждения величиной до 380 В и токах до 30А на каждой фазе питания.

Назначение измерителя параметров силовых трансформаторов К540-3

Измеритель параметров силовых трансформаторов К540-3 предназначен для выполнения выполнение электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с требованиями ПУЭ, а также РД 34.45-51.300-97 «ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ». Методики измерений приведены в соответствии с ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».

Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.

В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.

5

ЦБУ(центральный блок управления) + Система обеспечения электробезопасности

Основной цифровой блок управления предназначенный для управления ЭТЛ, мониторинга заземления, мониторинга потенциала на корпусе ЭТЛ, мониторинга положения дверей в высоковольтном отсеке.

6

Высоковольтный кабеледефектоискатель «Успех-3М» (GPS/ГЛОНАСС)

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции и решаемые задачи

·       поиск неисправностей кабельных линий;

·       определение положения подземных коммуникаций в режиме «Трасса» и «График»;

·       прямое цифровое измерение глубины их залегания на всех рабочих частотах;

·       указание направления отклонения от оси коммуникации в режиме «Трасса»;

·       измерение силы тока в коммуникации;

·       поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;

·       функция «Выбор кабеля из пучка» при помощи датчика КИ-110;

·       одновременная работа со встроенными и внешними датчиками;

·       определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте.

Особенности приемника

Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд».

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.

Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.

Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.

Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.

Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции кабеля.

Идентификация отдельных кабелей, функция «выбор кабеля из пучка».

Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.

Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.

Различные режимы индикации (цифровая, график).

Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.

Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.

Работа в зимних условиях до -20°С.

Особенности генератора индукционного

·       Возможность выбора частоты генерируемого сигнала;

·       Возможность выбора мощности генератора в зависимости от решаемых задач;

·       При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;

·       Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;

·       Автоматические выключения генерации при длительном простое;

·       Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Особенности генератора импульсного

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ: импульсно-дуговой метод - ИДМ; метод колебательного разряда по току — МКР.

·       Диапазон выходного напряжения от 0 до 10 кВ

·       Ступени выходного напряжения 4 кВ, 10 кВ

·       Режимы заряда - прямой заряд кабеля до пробоя (AUTO), заряд встроенного конденсатора (MANUAL)

·       Максимально запасенная энергия  200 Дж

Комплект поставки

·       Приемник "АП-019.3"

·       Генератор "АГ-120Т"

·       Индукционная антенна "ИА-305.3М"

·       Датчик контроля изоляции "ДКИ-127"

·       Датчик определитель дефектов коммуникаций "ДОДК-227.3М"

·       Индукционные клещи "КИ-205.3М"

·       Накладная рамка "НР-317.3М"

·       Малогабаритный датчик МД-01

·       Приёмник "АП-027"

·       Электромагнитный датчик "ЭМД-247"

·       Комплект акустического датчика "АД-227"

·       Головные телефоны

·       Генератор дуговых разрядов ГИ-200

·       Батарейки

·       Кабель мини-USB

·       Чехол

·       Кабель для подключения внешнего аккумулятора

·       Кабель для подключения нагрузки

·       Контакт магнитный

·       Штырь заземления

·       CD-диск с ПО

·       Сумка для приемника

·       Сумка для комплекта

·       Руководство по эксплуатации

7

Рефлектометр РЕЙС-305

Измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

·       Методом импульсной рефлектометрии;

·       Методом колебательного разряда;

·       Импульсно-дуговым методом.

8

Присоединительные устройства по току – УСТ и напряжению – УСН

Совместно с «Рейс-305» - реализация беспрожиговых методов определения предварительного расстояния до места повреждения (импульсно-дуговой метод, метод колебательного разряда по напряжению и по току).

9

Тангенс-2000

Главной отличительной особенностью измерителя Тангенс-2000 по отношению к остальным, имеющимся на рынке РФ приборам данного назначения, является его принципиально более высокая помехозащищённость, обеспечиваемая наличием внутреннего генератора испытательного напряжения с частотой, отличной от промышленной. Это позволяет достигать высокой точности измерений в условиях высокого уровня помех на ОРУ и обнаруживать минимальные изменения параметров изоляции контролируемого объекта при его периодическом контроле.

Прибор является функционально полным изделием, не требующим дооснащения образцовым конденсатором, устройством регулирования напряжения, переключателем фазы, фазорегулятором, трансформатором. В комплект поставки прибора входит блок поверки, обеспечивающий комплектную поверку измерителя на напряжении до 10 кВ. Прибор укомплектован измерительным кабелем (стандартная длина 25 м) с внешней изоляцией, выдерживающей испытательное напряжение до 35 кВ, что позволяет проводить измерения без дополнительных мер по изоляции кабеля.

Безопасность работы с прибором обеспечивается благодаря отсутствию гальванической связи блока управления с высоковольтными цепями измерителя. Обмен информацией между блоком преобразователя, находящимся во время работы прибора под высоким напряжением, и блоком управления осуществляется по радиоканалу.

10

KPG VLF-34

Технические характеристики испытательной установки СНЧ KPG VLF-34

·       Выходное напряжение СНЧ - от 0 до 24 кВ скз/34 кВ пик. (0,1; 0,05; 0,02 Гц)

·       Выходное постоянное напряжение - от -34 до 34 кВ

·       Максимальная выходная нагрузка - 5,0 мкФ при 24 кВ скз, 0,1 Гц (примерно 20 км кабеля); 6,8 мкФ при 18 кВ скз, 0,1 Гц (примерно 27 км кабеля); 15 мкФ при 24 кВ скз, 0,02 Гц (примерно 60 км кабеля).

·       Ток отключения (в режиме постоянного напряжения) - 10 мА

·       Разряд - встроенное автоматическое разрядное устройство

·       Измерение напряжения - от -40 до 40 кВ, погрешность измерения ±1%

·       Измерение тока - от -100 до 100 мкА, от -1 до 1 мА, от -10 до 10 мА

·       Питание - 230 В (±10%), 10 А, 50/60 Гц

·       Интерфейс - USB

·       Рабочие условия - от -20 до +45 °С

·       Вес - 38 кг высоковольтный блок, 17 кг блок управления

·       Габаритные размеры - 40x24x41 см высоковольтный блок, 37x20x34 см блок управления

11

Стойка основная

Несущая конструкция, содержащая приборную стойку, ящики, столик, шкафчик и т.д.

12

Комплект барабанов и кабелей

·       Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением, проведения измерений и поиска повреждений в силовых кабелях (6 мм² / 70кВ, 30 м) - 1 шт.

·       Барабан с проводом защитного заземления в прозрачной изоляции и контактными втулками через 3 м (25 мм², 30 м) - 1 шт.

·       Барабан с кабелем рабочего заземления (4 мм², 30 м) - 1 шт.

·       Барабан с проводом контрольного заземления (2,5 мм², 30 м) - 1 шт.

·       Барабан с кабелем питания лаборатории (2×8 мм², 30 м) - 1 шт.

·       Провод высоковольтный для испытания переменным высоким напряжением (30 м) - 1 шт.

13

Бензогенератор TSS SGG 7500Е

Портативная электростанция серии "ТСС SGG" с номинальной мощностью 7,5 кВт предназначена для использования в качестве источника автономного или резервного электроснабжения потребителей в электрических сетях переменного тока с частотой 50 Гц и напряжением 230В.

14

Модуль высоковольтной коммутации (МВК)

Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями, данная конструкция переключателя в отличии от переключателя с воздушно барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды, и масло используемое в данном типе переключателей имеет северное исполнение, а корпус переключателя герметичен.

Главные контакты – стыковочного типа с большой площадью соприкосновения контактов, номинальный ток до 240А; с низким переходным сопротивлением, малым усилием расстыковки и высокой износоустойчивостью; полностью исключающих искрообразование при работе в режиме больших импульсных токов (тысячи ампер, акустический метод поиска).

15

Короткозамыкатель

Короткозамыкатель с электромеханическим приводом для ручного или автоматического заземления высоковольтного выхода электролаборатории.

16

Комплект электротехнического оборудования

Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.

17

Комплект документов

Руководство по эксплуатации ЭТЛ, паспорт ЭТЛ, метрологическая аттестация ЦСМ России Сроком на 5 лет.

18

Сервисное обслуживание

Проведение обучения специалистов заказчика при приемке ЭТЛ на базе поставщика, гарантия на ЭТЛ - 12 месяцев, пост гарантийное обслуживание в течение всего срока эксплуатации.
