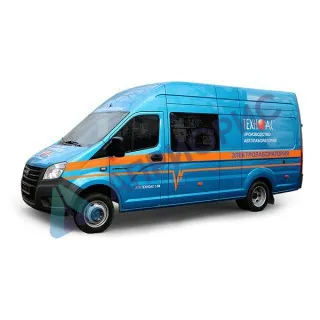

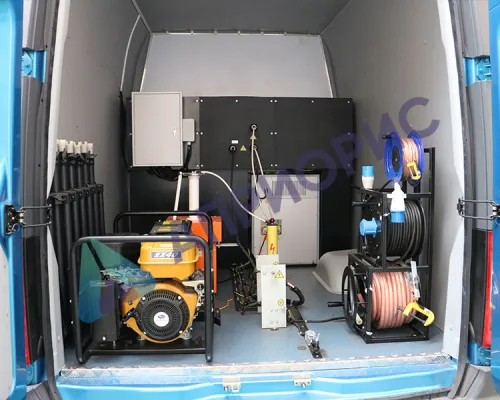

ЭТЛ ТЕХНОАС 1.6 М передвижная электротехническая лаборатория

№

Наименование

Описание

1

Аппарат испытания диэлектриков АИСТ 50/70

·       Переменное испытательное напряжение: от 1 кВ до 50 кВ

·       Выпрямленное испытательное напряжение: от 2 кВ до 70 кВ

·       Максимальное значение тока нагрузки:

o   переменное напряжение: 0...50 мА АС

o   выпрямленное напряжение: 0....25 мА DC

·       Режим испытаний: ручной и автоматический

2

Поисковый генератор ГИ-24

Особенности поискового генератора ГИ-24:

·       Применение высокочастотного трансформатора позволяет кардинально уменьшить массогабариты устройства по сравнению с аналогами и в значительной степени увеличить его наработку;

·       Плавно регулируемое выходное напряжение;

·       Универсальные характеристики: ступени 6, 12, 24 кВ с энергией на каждой в 2,8 кДж;

По желанию Заказчика может быть встроен блок ИДМ, для работы импульсно-дуговым методом совместно с рефлектометром.

Технические характеристики:

·       Максимальная амплитуда плавно регулируемого выходного напряжения, кВ: 6, 12, 24;

·       Максимальная запасенная энергия конденсаторов, кДж: 2,8;

·       Период следования импульсов с дискретностью их установки 0,1 с: от 1 до 10 с.

3

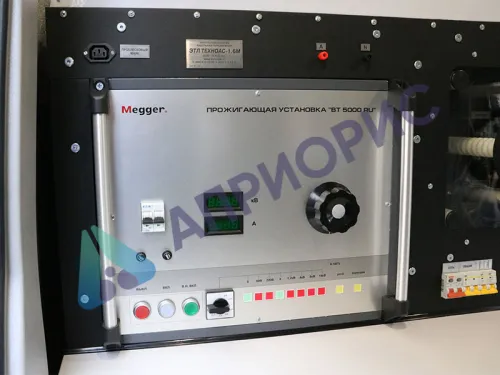

Установка для испытания и прожига кабелей (до 14 кВ) BT 5000-1

Технические характеристики:

·       Ступень прожига: 1 0...50 В / 110 А AC

·       Ступень прожига: 2 0...220 В / 30 А AC

·       Ступень прожига: 3 0...1,2 кВ / 6 А DC

·       Ступень прожига: 4 0...4 кВ / 1,5 А DC

·       Ступень прожига: 5 0...8 кВ / 0,8 А DC

·       Ступень прожига: 6 0...14 кВ / 0,5 А DC

·       Стрелочный индикатор: 1 0...100 % ток прожига

·       Стрелочный индикатор: 2 0...15 кВ DC

·       Безопасность: VDE 0104

·       Устройство защиты от перегрева

·       Питание: 230 В, 45/60 Гц

·       Потребляемая мощность: 7 кВА

·       Размеры: 520х434х450 мм

·       Вес: 85 кг

·       Рабочая температура: -20...+50 °C

4

Сварочный однофазный генератор Robin-Subaru EB7.0/230-W220RЕ

·       Очень хорошо подходит для строительных организаций.

·       Сварочный ток: постоянный или переменный.

·       Диаметр электрода: 4 мм.

·       Надежный бензиновый или дизельный двигатель Robin Subaru (Япония).

·       Электростартер для быстрого и удобного пуска.

·       Большой топливный бак (как опция).

Технические характеристики:

·       Сварочный ток, А: переменный, 220;

·       Диаметр электрода, мм: 4.0;

·       Мощность, кВА: 7.0;

·       Напряжение, В: 220;

·       Частота, Гц: 50;

·       Марка двигателя: Robin-Subaru EX40;

·       Емкость бака, л: 7.0;

·       Расход топлива, л/ч: 2.3;

·       Пуск: электростартер.

5

ЦБУ (центральный блок управления) + Система обеспечения электробезопасности

Основной цифровой блок управления предназначенный для управления ЭТЛ, мониторинга заземления, мониторинга потенциала на корпусе ЭТЛ, мониторинга положения дверей в высоковольтном отсеке.

6

Высоковольтный кабеледефектоискатель «Успех-3М» (GPS/ГЛОНАСС)

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции и решаемые задачи

·       поиск неисправностей кабельных линий;

·       определение положения подземных коммуникаций в режиме «Трасса» и «График»;

·       прямое цифровое измерение глубины их залегания на всех рабочих частотах;

·       указание направления отклонения от оси коммуникации в режиме «Трасса»;

·       измерение силы тока в коммуникации;

·       поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;

·       функция «Выбор кабеля из пучка» при помощи датчика КИ-110;

·       одновременная работа со встроенными и внешними датчиками;

·       определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте.

Особенности приемника

Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд».

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.

Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.

Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.

Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.

Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции кабеля.

Идентификация отдельных кабелей, функция «выбор кабеля из пучка».

Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.

Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.

Различные режимы индикации (цифровая, график).

Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.

Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.

Работа в зимних условиях до -20°С.

Особенности генератора индукционного

·       Возможность выбора частоты генерируемого сигнала;

·       Возможность выбора мощности генератора в зависимости от решаемых задач;

·       При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;

·       Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;

·       Автоматические выключения генерации при длительном простое;

·       Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Особенности генератора импульсного

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ: импульсно-дуговой метод - ИДМ; метод колебательного разряда по току — МКР.

·       Диапазон выходного напряжения от 0 до 10 кВ

·       Ступени выходного напряжения 4 кВ, 10 кВ

·       Режимы заряда - прямой заряд кабеля до пробоя (AUTO), заряд встроенного конденсатора (MANUAL)

·       Максимально запасенная энергия  200 Дж

Комплект поставки

·       Приемник "АП-019.3"

·       Генератор "АГ-120Т"

·       Индукционная антенна "ИА-305.3М"

·       Датчик контроля изоляции "ДКИ-127"

·       Датчик определитель дефектов коммуникаций "ДОДК-227.3М"

·       Индукционные клещи "КИ-205.3М"

·       Накладная рамка "НР-317.3М"

·       Малогабаритный датчик МД-01

·       Приёмник "АП-027"

·       Электромагнитный датчик "ЭМД-247"

·       Комплект акустического датчика "АД-247"

·       Головные телефоны

·       Генератор дуговых разрядов ТЕХНО-АС-GI/TA-200

·       Батарейки

·       Кабель мини-USB

·       Чехол

·       Кабель для подключения внешнего аккумулятора

·       Кабель для подключения нагрузки

·       Контакт магнитный

·       Штырь заземления

·       CD-диск с ПО

·       Сумка для приемника

·       Сумка для комплекта

·       Руководство по эксплуатации

7

Рефлектометр РЕЙС-305

Измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

·       Методом импульсной рефлектометрии;

·       Методом колебательного разряда;

·       Импульсно-дуговым методом.

8

Присоединительные устройства по току – УСТ и напряжению – УСН

Совместно с «Рейс-305» - реализация беспрожиговых методов определения предварительного расстояния до места повреждения (импульсно-дуговой метод, метод колебательного разряда по напряжению и по току).

9

Стойка основная

Несущая конструкция, содержащая приборную стойку, выдвижные ящики, столик, шкафчик и т.д.

10

Комплект барабанов и кабелей

Две стойки с барабанами для ЭТЛ:

·       Блок барабанов с проводом защитного заземления и сетевым кабелем (длина – по 30 м).

·       Блок с кабелем для испытания и прожига изоляции (длина – по 30 м).

·       Провод высоковольтный для испытания переменным высоким напряжением (длина - 30 м).

11

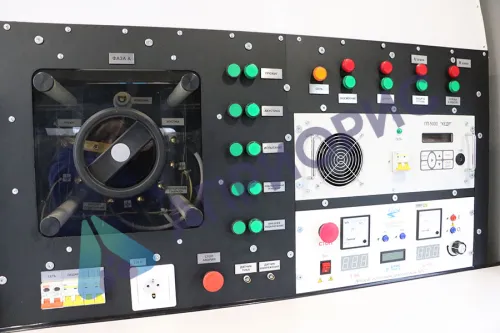

Модуль высоковольтной коммутации (МВК)

Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями, данная конструкция переключателя в отличии от переключателя с воздушно барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды, и масло используемое в данном типе переключателей имеет северное исполнение, а корпус переключателя герметичен.

Главные контакты – стыковочного типа с большой площадью соприкосновения контактов, номинальный ток до 240А; с низким переходным сопротивлением, малым усилием расстыковки и высокой износоустойчивостью; полностью исключающих искрообразование при работе в режиме больших импульсных токов (тысячи ампер, акустический метод поиска).

12

Короткозамыкателей

Короткозамыкатель с электромеханическим приводом для ручного или автоматического заземления высоковольтного выхода электролаборатории.

13

Комплект электротехнического оборудования

Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.

14

Комплект документов

Руководство по эксплуатации ЭТЛ, паспорт ЭТЛ, метрологическая аттестация ЦСМ России.

15

Сервисное обслуживание

Проведение обучения специалистов заказчика при приемке ЭТЛ на базе поставщика в г. Коломна, гарантия на ЭТЛ - 12 месяцев, пост гарантийное обслуживание в течение всего срока эксплуатации.
