ЩИТ-3 сигнализатор многофункциональный стационарный

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Стационарный сигнализатор ЩИТ-3 используется для непрерывного автоматического контроля содержания горючих газов и паров и их совокупности, токсичных газов и кислорода в воздухе рабочей зоны, контроля уровня воды, выдачи звуковой и световой сигнализации о превышении установленных уровней содержания измеряемых компонентов и коммутации внешних электрических цепей переменного и постоянного тока.

Достоинства стационарного сигнализатора ЩИТ-3:

- взрывозащищенное исполнение, искробезопасные цепи, высокая надёжность, основанная на использовании современной элементной базы;
- поканальная аварийная сигнализация с подключением внешних исполнительных устройств;
- цифровой интерфейс стандарта RS-485 для связи с периферийными устройствами;
- непрерывный автоматический контроль по всем измерительным каналам, не требующий пробоподготовки;
- программное управление работой сигнализатора, основанное на системе простого интуитивного доступа с помощью пользовательского экранного меню, одновременная индикация номера и состояния измерительного канала, значения концентрации, размерности измеряемой величины в режиме «реального времени»;
- использование токового сигнала 4 - 20 мА для связи между датчиками и БПС, длина линии связи до 1000 м;
- наличие возможности подключения резервного источника питания постоянного тока;
- большой ЖК-дисплей с подсветкой, осуществляющий непрерывную индикацию номера канала, текущего значения концентрации, наименования (формулы) определяемого компонента.

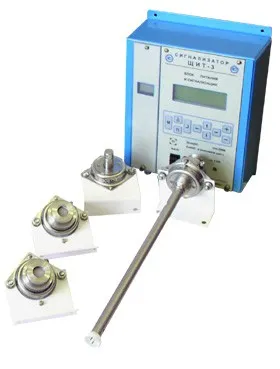

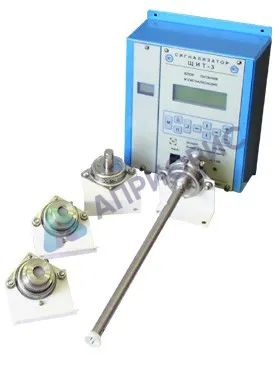

Сигнализатор ЩИТ-3 представляет собой стационарный прибор, состоящий из блоков питания и сигнализации (БПС) и измерительных преобразователей (датчиков). Стационарный сигнализатор ЩИТ-3 может иметь от одного до четырёх каналов произвольной конфигурации и комплектуется датчиками в произвольном наборе в зависимости от заказа.

Блоки БПС сигнализатора ЩИТ-3 имеют следующие исполнения:

- БПС-152 – одноканальный;
- БПС-153 – двухканальный;
- БПС-154 – трёхканальный;
- БПС-155 – четырёхканальный.

Каналы произвольно комбинируются из числа следующих:

Датчик	Канал
ДТХ-152-1	канал измерения довзрывоопасных концентраций метана и совокупности горючих газов и паров (канал измерения СН₄)
ДТХ-152-2	канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (канал измерения С₄Н₁₀)
ДТХ-152-3	канал измерения довзрывоопасных концентраций водорода (канал измерения Н₂)
ДТХ-152-4	канал измерения довзрывоопасных концентраций паров этилового спирта (канал измерения С₂Н₅ОН)
ДТХ-153	канал измерения довзрывоопасных концентраций гексана и совокупности горючих газов и паров (канал измерения С₆Н₁₄)
ДЭХ-1	канал измерения объёмной доли кислорода (канал измерения О₂)
ДЭХ-2	канал измерения массовой концентрации сероводорода (канал измерения Н₂S)
ДЭХ-3	канал измерения массовой концентрации окиси углерода (канал измерения СО)
ДЭХ-4	канал измерения объемной доли двуокиси углерода (канал измерения СО₂)
ДЭХ-5 и ДЭХ-6	канал измерения массовой концентрации аммиака (канал измерения NH₃)
ДВЭ-1	канал контроля уровня воды

Канал контроля уровня воды газоанализатора ЩИТ-3 выдаёт информацию о наличии или отсутствии воды на уровне, определяемом местом установки датчика ДВЭ-1, имеющего две пары контактов, расположенных по высоте на расстоянии 250 мм друг от друга.

Датчики представляют собой интеллектуальные измерительные преобразователи с унифицированным токовым выходом 4 - 20 мА.

Датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-153, ДЭХ-1, ДЭХ-2, ДЭХ-3, ДЭХ-4, ДЭХ-5, ДЭХ-6, ДВЭ-1 могут устанавливаться во взрывоопасных зонах.

Стационарный сигнализатор ЩИТ-3 имеет по два порога срабатывания сигнализации в каждом канале.

При срабатывании пороговых устройств сигнализатор ЩИТ-3 обеспечивает:

- выдачу звуковой и световой сигнализации;
- коммутацию внешних электрических цепей постоянного тока с напряжением до 30 В и переменного тока с напряжением до 242 В;
- выдачу импульсов для срабатывания электромагнитных импульсных клапанов.

Технические характеристики многофункционального стационарного сигнализатора ЩИТ-3

Характеристики	Значения
Основное электропитание	от сети переменного тока напряжением от 187 до 242 В, частотой (50 ± 1) Гц
Резервное электропитание	от внешнего источника постоянного тока напряжением от 10,8 до 13,2 В
Потребляемая мощность (для четырёхканального исполнения), не более, В·А	25
Средняя наработка на отказ, не менее, ч	30000
Полный средний срок службы, не менее, лет	10

Код датчиков	Наименование датчиков	Поверочный компонент	Диапазон измерений	Пороги срабатывания
1	ДТХ-152-1	СH₄	от 0 до 50 % НКПР	20 и 40 % НКПР
2	ДТХ-152-2	С₄Н₁₀	от 0 до 50 % НКПР	20 и 40 % НКПР
3	ДТХ-152-3	Н₂	от 0 до 50 % НКПР	20 и 40 % НКПР
4	ДТХ-152-4	С₂Н₅ОН	от 0 до 50 % НКПР	20 и 40 % НКПР
5	ДТХ-153	С₆Н₁₄	от 0 до 50 % НКПР	20 и 40 % НКПР
6	ДЭХ-1	О₂	от 0 до 30 %	19 и 23 %
7	ДЭХ-2	Н₂S	от 0 до 40 мг/м³	10 и 30 мг/м³
8	ДЭХ-3	СО	от 0 до 100 мг/м³	20 и 50 мг/м³
9	ДЭХ-4	СО₂	от 0 до 0,5 %	0,2 и 0,4 %
10	ДВЭ-1	-	-	-
11	ДЭХ-5	NH₃	от 0 до 125 мг/м³	20 и 60 мг/м³
12	ДЭХ-6	NH₃	от 0 до 1700 мг/м³	500 и 1500 мг/м³

Наименование составных частей	Габаритные размеры, мм не более	Масса, кг не более	Время установления показаний, с, не более	Время прогрева, мин, не более
Блок БПС-152 одноканальный	190×245×90	2,8	-	-
Блок БПС-153 двухканальный	230×245×90	3,2	-	-
Блок БПС-154 трёхканальный	270×245×90	3,6	-	-
Блок БПС-155 четырёхканальный	310×245×90	4	-	-
Датчик ДТХ-152-1	85×85×90	0,3	20	5
Датчик ДТХ-152-2	85×85×90	0,3	20	5
Датчик ДТХ-152-3	85×85×90	0,3	20	5
Датчик ДТХ-152-4	85×85×90	0,3	20	5
Датчик ДТХ-153	85×95×90	0,35	20	5
Датчик ДЭХ-1	85×78×90	0,3	30	30
Датчик ДЭХ-2	85×78×90	0,3	30	30
Датчик ДЭХ-3	85×78×90	0,3	50	30
Датчик ДЭХ-4	85×85×90	0,37	90	30
Датчик ДВЭ-1	90×360×90	0,5	-	-
Датчик ДЭХ-5	85×78×90	0,3	50	30
Датчик ДЭХ-6	85×78×90	0,3	50	30

Перечни веществ, контролируемых датчиками сигнализатора ЩИТ-3

Датчик	Вещества
ДТХ-152-1	Ацетилен (этин); ацетон (2-пропанон, диметилкетон); бензол (пиробензол, фен, фенилгидрид, циклогексатриен); н-Бутан (метилэтилметан); і-Бутан (2-метилпропан, триметилметан); бутилакрилат (бутиловый эфир пропеновой кислоты, акрилобутиловый эфир); водород (протий); н-Гексан; н-Гептан; н-Декан; дибутилфталат; кислота уксусная; ксилол (диметилбензол); смесь изомеров; метан (газ болотный, естественный, природный, рудничный, светильный); метилметакрилат (метиловый эфир метакриловой кислоты, метакрилово-метиловый эфир); н-Нонан; окись углерода (угарный газ, СО); і-Октан; н-Пентан; пропан; пропилен (пропен); растворители и разбавители (в состав которых входят ацетон, бутанол, бутилацетат, изобутанол, изопропанол, ксилол, сольвент, толуол, уайт-спирит, циклогексанон, этанол, этилацетат, этилцеллозольв); скипидар (масло терпентиновое); сольвент каменноугольный и нефтяной; спирт бутиловый (1-бутанол, пропилкарбинол); спирт изобутиловый (2-метил-1-пропанол, изобутанол, изопропилкарбинол); спирт изопропиловый (2-пропанол, изопропанол, диметилкарбинол); спирт метиловый (метанол, карбинол, древесный спирт); спирт этиловый (этанол, винный спирт, метилкарбинол, алкоголь, алкоголь этиловый); толуол (фенилметан, метилбензол) нефтяной и каменноугольный; уайт-спирит (нефрас С4-155/200); циклогексанон; этилбензол; этилен (этен); этилцеллозольв технический; эфир диэтиловый (этиловый эфир, этоксиэтан, серный эфир, «этила окись»); эфир уксуснобутиловый (бутилацетат, бутиловый эфир уксусной кислоты); эфир уксусноэтиловый (этилацетат, этиловый эфир уксусной кислоты)
ДТХ-152-2	н-Бутан (метилэтилметан); газы углеводородные сжиженные топливные для коммунально-бытового потребления и для автомобильного транспорта; пропан
ДТХ-152-3	довзрывоопасные концентрации водорода
ДТХ-152-4	довзрывоопасные концентрации паров этилового спирта
ДТХ-153	бензины (в том числе А-76 неэтилированный, А-80, экстракционный, АИ-91, А-92, АИ-93 неэтилированный, АИ-95, АИ-95 «Экстра», АИ-98 неэтилированный и другие); н-Гексан; керосины (осветительный, тракторный); нефрас С2-80/120; нефрас П1-63/75; нефрас П1-65/75; нефть различных месторождений; н-Пентан; топливо дизельное
ДЭХ-1	объёмная доля кислорода
ДЭХ-2	массовая концентрация сероводорода
ДЭХ-3	объёмная доля угарного газа (окиси углерода)
ДЭХ-4	объёмная доля углекислого газа
ДЭХ-5, ДЭХ-6	массовая концентрация аммиака
ДВЭ-1	контроль уровня воды; датчик имеет две группы контактов, расстояние между которыми по высоте составляет (250 ± 5) мм
