ПКГ-4-К-МК-С газоанализатор кислорода одноканальный стационарный

Все товары ЭКСИС, Россия

Все товары категории

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Одноканальный стационарный газоанализатор кислорода серии ПКГ-4-К-МК-С (ПКГ-4-К-МК-С-2А, ПКГ-4-К-МК-С-4Р-2А) применяется для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода.
Применяются газоанализаторы кислорода для экологического контроля, в медицине, для контроля состава воздуха рабочей зоны в производственных помещениях, в газовых магистралях и газовых баллонах.

Модификации газоанализатора кислорода ПКГ-4-К-МК-С

ПКГ-4-К-МК-С-2А газоанализатор кислорода одноканальный стационарный с двумя унифицированными токовыми выходами и выносным зондом (первичным преобразователем кислорода в виде металлического «микрофона») ИПК-01 или с выносным зондом (первичным преобразователем кислорода в виде проточной камеры) ИПК-01-М8, ИПК-01-М16

ПКГ-4-К-МК-С-4Р-2А газоанализатор кислорода одноканальный стационарный с двумя унифицированными токовыми выходами и четырьмя реле, с выносным зондом (первичным преобразователем кислорода в виде металлического «микрофона») ИПК-01 или с выносным зондом (первичным преобразователем кислорода в виде проточной камеры) ИПК-01-М8, ИПК-01-М16

Устройство и принцип действия ПКГ-4-К-МК-С

Газоанализатор кислорода состоит из блока измерения и подключаемых к нему измерительных преобразователей, соединяемых с блоком измерения удлинительными кабелями длиной до 1000 метров.

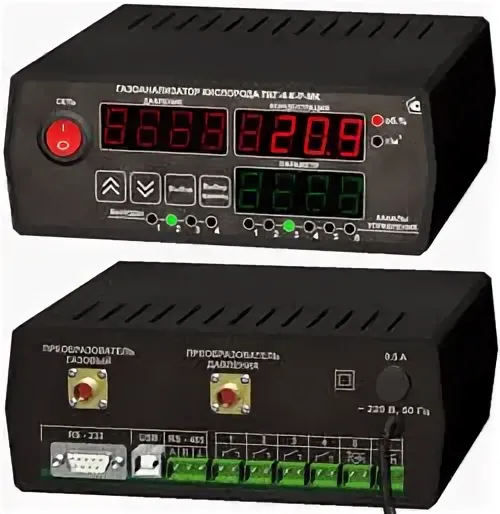

Внешне газоанализаторы ПКГ-4-К-МК-С-2А и ПКГ-4-К-МК-С-4Р-2А отличаются лицевой и задней панелями измерительного блока.

Газоанализатор ПКГ-4-К-МК-С-2А	Газоанализатор ПКГ-4-К-МК-С-4Р-2А

1 - кнопка включения / выключения; 2 - индикатор отображения значений давления; 3 - индикатор отображения значений концентрации кислорода; 4 - группа светодиодов для обозначения типа единиц отображения на индикаторе концентрации кислорода; 5, 6, 7, 8 - кнопки управления	1 - кнопка включения / выключения; 2 - индикатор отображения значений давления в режиме измерения, а также обозначения вида параметра при установке (изменении); 3 - индикатор отображения значений концентрации кислорода в режиме измерения, а также для отображения цифрового значения параметра при его установке (изменении); 4 - индикатор для отображения состояния каналов управления; 5 - группа светодиодов для обозначения типа единиц отображения на индикаторе концентрации кислорода; 6 - светодиоды-индикаторы линий управления; 7 - группа светодиодов для обозначения канала управления, состояние которого выводится на индикатор; 8, 9, 10, 11 - кнопки управления

1 - разъём для подключения газового преобразователя; 2 - разъём для подключения преобразователя давления; 3 - разъём RS-232; 4 - разъём USB; 5 - разъём RS-485; 6 - сетевой шнур; 7 - сетевой предохранитель; 8 - выходы реле; 9 - токовые выходы

Измерительный блок газоанализатора считывает информацию из измерительного преобразователя и отображает на индикаторах лицевой панели. Связь с измерительным преобразователем ведётся по цифровому интерфейсу RS-485 на скорости 9600 бит/с. Интервал опроса измерительного преобразователя составляет около одной секунды. В зависимости от выбранных единиц индикации кислорода осуществляется пересчёт из основных единиц измерения об. % в г/м³. Пересчёт может осуществляться с учётом давления анализируемой среды. При поставке газоанализатора в комплекте с датчиком давления, прибор конфигурируется изготовителем на измерение давления анализируемой среды для учёта в пересчёте единиц концентрации. В ином случае пользователь может вводить давление анализируемой среды вручную в соответствующих меню настройки газоанализатора.

Если возникает необходимость использования функции регистратора в газоанализаторе ПКГ-4-К-МК-С, то следует дополнительно приобретать программное обеспечение для ПК. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память измерительного блока с определённым периодом. Настройка периода, просмотр и считывание данных осуществляется с помощью программного обеспечения.

С помощью цифровых интерфейсов из газоанализатора кислорода ПКГ-4-К-МК-С могут быть считаны текущие значения измерения давления, концентрации, накопленные данные измерений, изменены настройки самого прибора. Измерительный блок может работать с компьютером или иными контроллерами по трём цифровым интерфейсам: RS-232, RS-485, USB. Допускается подключение и работа блока измерения по всем интерфейсам одновременно.

Измерительный блок газоанализатора ПКГ-4-К-МК-С-4Р-2А в качестве выходных устройств может использовать два токовых выхода и четыре реле. Токовые выходы могут быть настроены пользователем для работы в стандартных диапазонах: (0 - 5) мА, (0 - 20) мА или (4 - 20) мА. Работа выходных устройств определяется настройками каналов управления. Каждое выходное устройство реле или токовый выход жёстко связано с каналом управления.

Корпус измерительной камеры первичного преобразователя ИПК-01, ИПК-01-М8, ИПК-01-М16 выполнен из нержавеющей стали. Датчик кислорода располагается внутри измерительной камеры. Вывод сигнала от датчика осуществляется через герморазъём. Корпус измерительного преобразователя выполняется из дюралевого сплава, в котором располагается печатная плата преобразователя.
Измерение концентрации кислорода производится с помощью электрохимического датчика, выходным параметром датчика является постоянное напряжение, меняющееся пропорционально изменению концентрации кислорода.

Технические характеристики стационарного одноканального газоанализатора кислорода ПКГ-4-К-МК-С-2А и ПКГ-4-К-МК-С-4Р-2А

Характеристики	Значения
Диапазон измерения концентрации кислорода, об. %:
- исполнение 1	0 - 30
- исполнение 2	0 - 100
Основная абсолютная погрешность измерения концентрации кислорода при температуре 20 °С:
- для диапазона измерения (0 - 30) об. %	± 0,4
- для диапазона измерения (0 - 100) об. %	± 1
Дополнительная температурная погрешность измерения кислорода %/°С от показаний при 20 °С, не более	0,2
Дискретность показаний кислорода, об. %	0,1
Постоянная времени установления показаний кислорода, сек, не более	30
Рекомендуемый расход газа в преобразователях с проточной камерой, дм³/мин	от 0,1 до 0,3
Напряжение питания газоанализатора от сети переменного тока частотой (50 ± 1) Гц, В	220 ± 22
Потребляемая прибором мощность, Вт, не более	15
Нагрузочная способность реле при 220 В, А	7
Диапазон изменения выходного тока, мА	(4 - 20); (0 - 5); (0 - 20)
Дискретность изменения выходного тока, мкА	19,5; 4,9; 19,5
Максимальное сопротивление нагрузки, Ом	300; 1000; 300
Количество точек накопления статистики	30000
Интерфейс связи с компьютером	RS-232, RS-485, USB
Длина линии связи, м, не более:
- по RS-232	15
- по RS-485	1000
- по USB	3
Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более	1000
Масса, кг, не более:
- блока измерения	1
- первичного преобразователя	0,4
- преобразователя давления	0,4
Габаритные размеры, мм, не более:
- блока измерения с учётом присоединённых разъёмов	178×180×75
- первичного преобразователя ИПК-01	Ø30×190,5
- первичного преобразователя ИПК-01-М8	Ø30×203,5×100 (М8×1)
- первичного преобразователя ИПК-01-М16	Ø30×203,5×80 (М16×1)
- измерительного преобразователя давления ИПД-01	Ø32×130 (М20×1,5)
- измерительного преобразователя давления ИПД-02-М8	Ø55×119 (М8×1)
- измерительного преобразователя давления ИПД-02-М16	Ø55×119 (М16×1,5)
Рабочие условия эксплуатации блока измерения:
- температура воздуха, °С	от -40 до +50
- относительная влажность, % (без конденсации влаги)	10 - 95
- атмосферное давление, кПа	84 - 106
Рабочие условия эксплуатации первичного преобразователя:
- температура воздуха, °С	от -20 до +50
- относительная влажность, % (без конденсации влаги)	10 - 95
- атмосферное давление, кПа	84 - 106
Рабочие условия эксплуатации измерительного преобразователя давления:
- температура воздуха, °С	от +5 до +50
- относительная влажность, % (без конденсации влаги)	10 - 95
- атмосферное давление, кПа	84 - 106
Средний срок службы, лет	5

Внешний вид первичных преобразователей ИПК-01, ИПК-01-М8, ИПК-01-М16 и измерительных преобразователей давления ИПД-01, ИПД-02-М8, ИПД-02-М16

	ИПК-01 преобразователь кислорода в виде металлического «микрофона» для измерения концентрации кислорода в различных помещениях
	ИПК-01-М8 преобразователь кислорода в виде проточной камеры из нержавеющей стали со штуцерами с резьбой М8×1 для контроля концентрации кислорода в потоке
	ИПК-01-М16 преобразователь кислорода в виде проточной камеры из нержавеющей стали со штуцерами с резьбой М16×1,5 для контроля концентрации кислорода в потоке
	ИПД-01 преобразователь давления в виде газового штуцера с резьбой М20×1,5 для гермообъёмов (погружного типа)
	ИПД-02-М8 преобразователь давления в виде проточной камеры с двумя штуцерами М8×1,5
	ИПД-02-М16 преобразователь давления в виде проточной камеры с двумя штуцерами М16×1,5

Комплект поставки газоанализатора кислорода ПКГ-4-К-МК-С

Наименование	Количество
Измерительный блок ПКГ-4-К-МК-С-2А или ПКГ-4-К-МК-С-4Р-2А *	1
ИПК-01 измерительный преобразователь концентрации кислорода в алюминиевом корпусе в виде «микрофон» **	1
ИПК-01-М8 измерительный преобразователь концентрации кислорода в виде проточной камеры в корпусе из нержавеющей стали, штуцеры М8×1 **	1
ИПК-01-М16 измерительный преобразователь концентрации кислорода в виде проточной камеры в корпусе из нержавеющей стали, штуцеры М16×1,5 **	1
ИПД-01 датчик давления в металлическом корпусе, для измерения в гермообъёмах, присоединительные размеры штуцера М20х1,5 **	1
ИПД-02-М8 датчик давления в металлическом корпусе с проточной камерой, присоединительные размеры штуцеров М8х1 **	1
ИПД-02-М16 датчик давления в металлическом корпусе с проточной камерой, присоединительные размеры штуцеров М16х1,5 **	1
Кабель для подключения датчика давления **	1
Кабель для подключения преобразователя к измерительному блоку, 10 м ***	1
Кабель подключения к персональному компьютеру, 10 м **	1
Кабель USB, 1 м **	1
Диск с программным обеспечением **	1
Свидетельство о поверке	1
Руководство по эксплуатации и паспорт	1

Примечания:
* - вариант определяется при заказе;
** - поставляется по отдельному заказу;
*** - длина кабеля может быть изменена по заказу до 1000 м.

Разрешительная документация и сертификаты на стационарный газоанализатор ПКГ-4-К-МК-С-2А, ПКГ-4-К-МК-С-4Р-2А

У стационарного газоанализатора ПКГ-4-К-МК-С-2А, ПКГ-4-К-МК-С-4Р-2А имеется Свидетельство об утверждении типа средств измерения и Декларация о соответствии ГОСТ Р. Данная документация высылается дополнительно по запросу Потребителя.

ПКГ-4-К-МК-С-2А, ПКГ-4-К-МК-С-4Р-2А. Свидетельство об утверждении типа средств измерения
