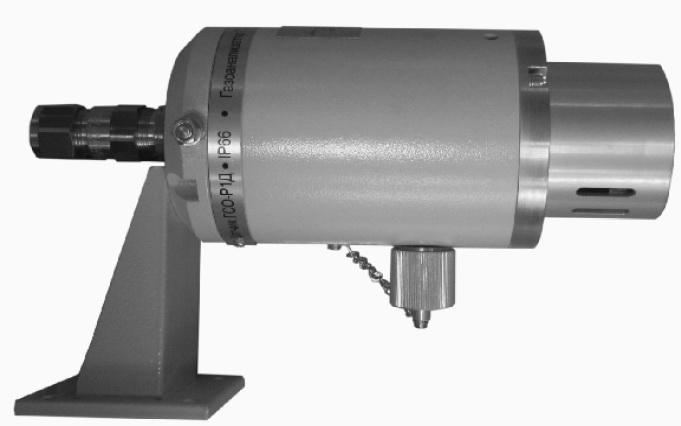

ГСО-Р, ГСО-Р1 газоанализатор взрывозащищённый стационарный оптический

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

(с НДС)

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Стационарный взрывозащищённый оптический газоанализатор ГСО-Р, ГСО-Р1 предназначается для измерений объёмной доли или довзрывоопасной концентрации горючих газов (пропана, метана, этана, изобутана, циклопентана, н-бутана, н-пентана, гексана, паров метанола, паров этанола) в воздухе рабочего пространства и выдачи сигнализации при превышении установленных порогов.

Область применения стационарного оптического газоанализатора ГСО-Р, ГСО-Р1

Данное устройство может использоваться на нефтеперерабатывающих, топливно-наливных терминалах, на буровых и добывающих газовых и нефтяных платформах, в авиационных ангарах и на подобных объектах.

Описание стационарного взрывозащищённого оптического газоанализатора ГСО-Р, ГСО-Р1

Газоанализатор обеспечивает выдачу световой и звуковой сигнализации, а также дискретных сигналов в виде «сухих» контактов реле для управления внешними устройствами при превышении поставленных значений порогов сигнализации. Принцип действия - оптический абсорбционный.

Для работы газоанализатора не требуется наличия в атмосфере кислорода. Устройство не чувствительно к присутствию в атмосфере кислорода, азота, оксида углерода, аммиака, сероводорода и др. Газоанализатор состоит из выносных датчиков, в качестве которых используют одноканальные газоанализаторы ГСО-Р, и блока управления и сигнализации «Терминал-А». Газоанализатор одноканальный ГСО-Р выполнен одноблочным в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет взрывозащищённое исполнение с видом взрывозащиты «взрывонепроницаемые оболочки «d».
Датчики преобразуют концентрацию горючих газов в выходной стандартный аналоговый сигнал в виде постоянного тока, изменяющегося в диапазоне от 4 до 20 мА, и в цифровой сигнал, выдаваемый на стандартный канал связи RS-485 по протоколу ModBus RTU. Кроме того, датчики гарантируют срабатывание двух групп «сухих» контактов реле при превышении двух установленных значений концентраций определяемого компонента.
Терминал состоит из блока питания, индикатора (дисплея) с органами управления (кнопками), блока центрального процессора и блоков измерительных, обрабатывающих аналоговые или цифровые сигналы, приходящие от датчиков.

Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности газоанализатора ГСО-Р, ГСО-Р1

Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент	% НКПР	объёмной доли, %	абсолютной, % НКПР	относительной, %
Метан (СН₄)	от 0 до 50	от 0 до 2,2	± 5	-
Метан (СН₄)	от 50 до 100	от 2,2 до 4,4	-	± 10
Этан (C₂H₆)	от 0 до 50	от 0 до 1,25	± 5	-
Этан (C₂H₆)	от 50 до 100	от 1,25 до 2,5	-	± 10
Пропан (С₃Н₈)	от 0 до 50	от 0 до 0,85	± 5	-
Пропан (С₃Н₈)	от 50 до 100	от 0,85 до 1,7	-	± 10
Н-бутан (С₄Н₁₀)	от 0 до 50	от 0 до 0,7	± 5	-
Н-бутан (С₄Н₁₀)	от 50 до 100	от 0,7 до 1,4	-	± 10
Изобутан (i-C₄H₁₀)	от 0 до 50	от 0 до 0,65	± 5	-
Циклопентан (C₅H₁₀)	от 0 до 50	от 0 до 0,7	± 5	-
Н-пентан (С₅Н₁₂)	от 0 до 50	от 0 до 0,7	± 5	-
Гексан (С₆Н₁₄)	от 0 до 50	от 0 до 0,5	± 5	-
Метанол (CH₃OH)	от 0 до 50	от 0 до 2,75	± 5	-
Этанол (C₂H₅OH)	от 0 до 50	от 0 до 1,55	± 5	-

Технические характеристики стационарного взрывозащищенного оптического газоанализатора ГСО-Р, ГСО-Р1

Характеристики	Значения
Исполнение	ГСО-Р	ГСО-Р1
Температура окружающего воздуха, °C	от -60 до +85
	от -60 до +95 (по заказу)
Влажность при температуре 35 °C, %	95
Время отклика, сек	Т_0,5 < 2; Т_0,9 < 10
Время восстановления показаний после перегрузки по концентрации измеряемого газа, сек	10
Каналы сигнализации и управления	RS-485 (протокол ModBus)
	(4 - 20) мА
	реле «сухой» контакт:
	- реле на первый программируемый порог срабатывания
	- реле на второй программируемый порог срабатывания
	- реле неисправности
	-	HART
		подключаемый пульт управления с дисплеем
Количество кабельных вводов	1	2
Маркировка взрывозащиты	1ExdIICT4X	1ExdibIICT4Х
Вид взрывозащиты	«взрывонепроницаемая оболочка» «d»	«взрывонепроницаемая оболочка» «d», «искробезопасная электрическая цепь»
Степень защиты корпуса	IP66
Способ отбора пробы	диффузионный
Потребляемая мощность, Вт, не более	4,5
Напряжение питания, В	от 18 до 32
Исполнение корпуса	алюминий, нержавеющая сталь
Габаритные размеры, мм, не более	220×350×160	220×370×160
Масса, кг, не более:
- алюминий	4,5
- нержавеющая сталь	7

Примечание: Сизм - измеренная концентрация.

Комплект поставки стационарного оптического газоанализатора ГСО-Р, ГСО-Р1

Наименование	Количество
Газоанализатор	1
Руководство по эксплуатации	1
Методика поверки	1
Камера калибровочная	1
С-образный хомут	1
Кабельный ввод FALS 01IG1h2 FREEZ*	1
Блок измерительный двухканальный*	1
Блок центрального процессора*	1
Вставка плавкая 5×20Т-10А*	1
Вставка плавкая 5×20Т-3,15А*	1

Примечание: * - поставляется по специальному заказу.

Разрешительная документация и сертификаты на газоанализатор ГСО-Р, ГСО-Р1

У стационарного взрывозащищенного оптического газоанализатора ГСО-Р, ГСО-Р1 имеется Свидетельство об утверждении типа средств измерений (РФ) Сертификат соответствия (Таможенный союз), Декларация о соответствии (Таможенный союз) и Сертификат соответствия (ГОСТ). Данная документация высылается дополнительно по запросу Потребителя.

Свидетельство об утверждении типа средств измерений (РФ) Сертификат соответствия (Таможенный союз) Декларация о соответствии (Таможенный союз) Сертификат соответствия (ГОСТ)

Схема установки «нуля» ГСО-Р

Габаритные и установочные размеры газоанализатора ГСО-Р

Схема соединений для установки «нуля» и регулировки чувствительности датчиков ГСО-Р при помощи компьютера

1 - баллон с поверочной газовой смесью; 2 - ротаметр; 3 - трубка медицинская поливинилхлоридная; 4 - камера калибровочная; 5 -датчик; 6 - кабель технологический; 7 - персональный компьютер; 8 - розетка DHS-9F; 9 - источник питания
