АНКАТ-7670 газоанализатор измерения уровня одоризации

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

(с НДС)

Поверка входит в стоимость

Под заказ

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Стационарный автоматический газоанализатор измерения уровня одоризации АНКАТ-7670 предназначен для измерения массовой концентрации меркаптанов (одоранта) в природном газе по ГОСТ 5542-87.

Область применения газоанализатора АНКАТ-7670:

- контроль массовой концентрации меркаптанов (одоранта) в природном газе на газораспределительных станциях (ГРС) потребителям (на газопроводах давлением от 3 до 12 атм. ± 10 %, с расходом газа от 1000 до 200000 м³/ч).

Тип газоанализатора АНКАТ 7670 - стационарный.
Метод измерения АНКАТ 7670 - электрохимический.

Режим работы газоанализатора АНКАТ-7670 - непрерывный.
Режим измерения АНКАТ7670 - циклический.

Технические характеристики стационарного автоматического газоанализатора измерения уровня одоризации АНКАТ-7670

Характеристики	Значения	Примечания
Диапазон измерения массовой концентрации меркаптанов (R-SH), мг/м³	0 - 80	этилмеркаптан (C₂H₅SH)
Диапазон показаний массовой концентрации серы меркаптановой, мг/м³	0 - 40
Диапазон значений порогов, мг/м³	от 10 до 70	стандартная установка порог 1 - 10 мг/м³ порог 2 - 40 мг/м³
Предел допускаемой основной абсолютной погрешности АНКАТ-7670, мг/м³	± 2	на участке 0 - 10
	± (2 + 0,2х(С_ВХ-10))	на участке 10 - 80
Время прогрева АНКАТ 7670, мин, не более	60
Напряжение питания АНКАТ7670, В:
- основное	220
- резервное	24	только для АНКАТ-7670-РП
Потребляемая мощность, В·А	60
Температура окружающей среды, °С:
- БПС	от +5 до +40
- БОП	от -45 до +40
Максимальное расстояние от БОП до БПС, м	150
Выходные характеристики:
- токовый выход	4 - 20
- цифровой выход	RS232, RS485
- «сухие» контакты реле	220 В, 2,5 А	пороги, отказ, откл. питания
Габаритные размеры газоанализатора АНКАТ-7670, мм:		масса, кг
- БПС	480×290×220	8
- БОП	250×400×670	25
Срок службы, лет, не менее:
- газоанализатора	10
- ЭХЯ (электрохимической ячейки)	3

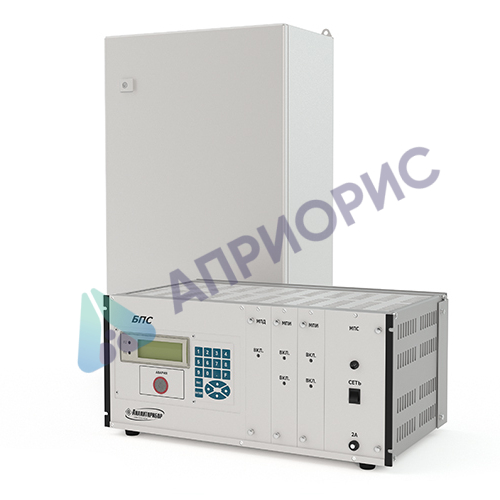

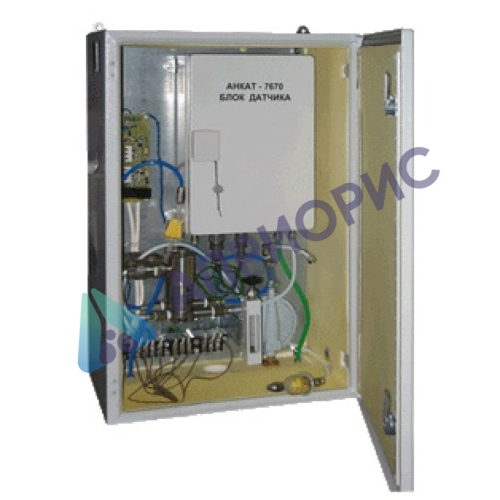

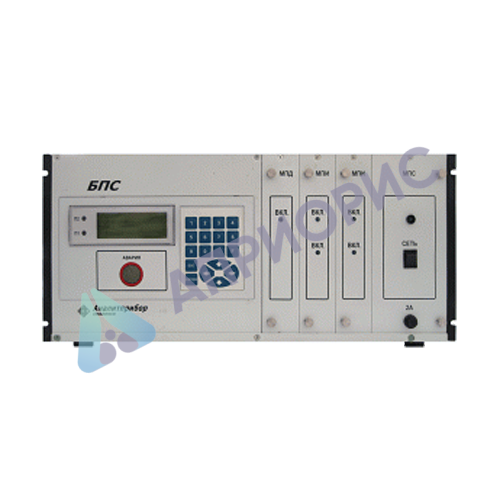

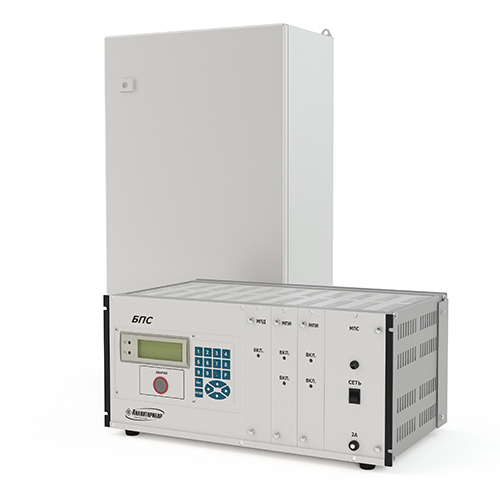

Газоанализатор АНКАТ-7670 состоит из блока отбора пробы (БОП) и блока питания и сигнализации (БПС). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.

Маркировка газоанализатора АНКАТ7670 по степени взрывозащиты:
- для БПС - [Exib]IIB;
- для БОП - 1ExibdIIBT4 X.

Степень защиты газоанализатора от попадания внутрь твердых тел и воды:
- для БПС - IР20;
- для БОП - IР54.

Достоинства газоанализатора измерения уровня одоризации АНКАТ-7670:

- измерение степени одоризации в реальном времени, выдача информации оператору;
- наличие режима самотестирования с выдачей сигнала «отказ» и сообщения по RS485;
- регулировка цикла измерения от 20 до 120 мин;
- возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания);
- наличие 2-х порогов сигнализации (световая и звуковая);
- наличие сухих контактов реле по кажлому из порогов;
- наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора;
- наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера;
- возможность калибровки датчика без демонтажа газоанализатора;
- межкалибровочный интервал 6 месяцев.

Комплект поставки газоанализатора АНКАТ 7670:

- газоанализатор;
- индикатор расхода ИБЯЛ.418622.001;
- выносной блок управления и индикации ИБЯЛ.421252.001-01;
- соединитель ИБЯЛ.302317.028 для подключения к штуцеру «вход газа»;
- дискета с программным обеспечением;
- комплект ЗИП;
- эксплуатационная документация.

По отдельному заказу поставляются: генератор газовых смесей ГДП-102, электрохимическая ячейка ИБЯЛ.418425.035-56, источник микропотока С₂Н₅SН, баллоны с азотом.

Рекомендации по монтажу газоанализаторов АНКАТ-7670 на газораспределительных предприятиях и ГРС

Монтаж газоанализатора должен вестись в соответствии со схемой соединения рис. 1 и соответствовать следующим требованиям:
- БПС (блок питания и сигнализации) должен устанавливаться за пределами взрывоопасной зоны;
- БОП (блок отбора пробы) может устанавливаться во взрывоопасных зонах помещений и открытых пространствах, в соответствии с маркировкой взрывозащиты. Для дополнительной защиты БОП от атмосферных осадков рекомендуется устанавливать защитный козырек с размерами 350×500 (мм);
- подключение БОП к БПС осуществляется согласно схемы соединений, приведенной на рис. 2 (длина кабеля не более 150 м; сопротивление токопроводящих жил, не более – 3О м на жилу; индуктивность – 0,15 мГн; ёмкость – 0,04 мкФ). БОП необходимо заземлить при помощи болта заземления. Заземление БПС осуществляется через трёхпроводную сетевую вилку;
- отбор пробы из газопровода производится в соответствии с ГОСТ 18917-82 через соединитель ИБЯЛ.302317.028 рис. 3, поставляемый в комплекте ЗИП и подключаемый к штуцеру «вход газа» на БОП. Длина соединителя 744 (мм), диаметр трубки выполненный в форме спираль 6 (мм). Трубка заканчивается накидными гайками с резьбой М16×1,5 (мм). Отбор пробы должен осуществляться из верхней части газопровода, в целях исключения попадания в газовый тракт конденсата. Место отбора пробы должно выбираться максимально возможно удалённым от точки ввода в газопровод одоранта;
- не допускается производить отбор пробы из тупиковых участков газопровода и участков со значительным понижением расхода газа;
- сброс газо-воздушной смеси из газоанализатора производится через металлическую трубу, подключённую к штуцеру с наружной резьбой М16×1,5 (мм) «Сброс» на БОП. Диаметр прохода металлической трубы может быть от 10 до 15 (мм), например труба 15×2,8 (мм) ГОСТ 3262-75 с поперечным срезом выходного конца и загибом его вниз. Труба должна быть поднята на высоту не менее двух метров. Общая длина линии сброса газовоздушной смеси не должна превышать 6 метров;
- отбор атмосферного воздуха для продувки БОП должен производиться из зоны с минимально возможным содержанием одоранта. Длина линии отбора не должна превышать 4 метра. Внутренний диаметр линии отбора пробы должен быть не менее 6 (мм). Линия отбора может подключаться к штуцеру «Вход воздуха» трубкой ПВХ.

Разрешительная документация и сертификаты на газоанализатор измерения уровня одоризации АНКАТ-7670

У газоанализатора измерения уровня одоризации АНКАТ-7670 имеется Свидетельство об утверждении типа средств измерений, Декларация о соответствии ГОСТ Р, Разрешение на применение, Декларация о соответствии (Таможенный Союз) и Сертификат соответствия (Таможенный Союз). Данная документация высылается дополнительно по запросу Потребителя.

АНКАТ-7670. Свидетельство об утверждении типа средств измерений АНКАТ-7670. Декларация о соответствии ГОСТ Р АНКАТ-7670. Разрешение на применение АНКАТ-7670. Сертификат соответствия (Таможенный Союз)
