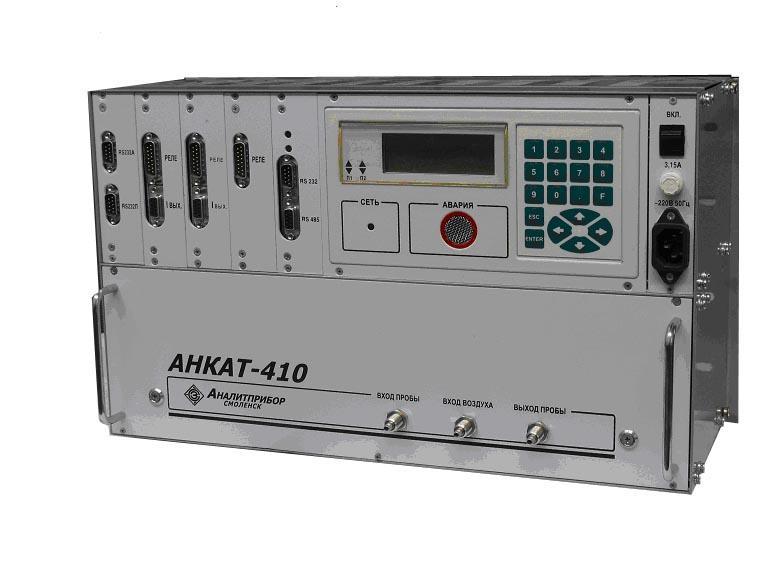

АНКАТ-410 газоанализатор промышленных выбросов

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

(с НДС)

Поверка входит в стоимость

Под заказ

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Газоанализатор АНКАТ-410 предназначен для непрерывного технологического и экологического контроля технологических и топливосжигающих установок, измеряет концентрации О₂, СО, СО₂, NО, NО₂, SО₂, H₂S, НCL, NН₃, Cl₂, а также для анализа отработавших газов (СО, NО, NО_Х, SСН) тепловозов и других дизельных двигателей.

Область применения газоанализатора АНКАТ410: топливосжигающие и технологические установки предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, предприятия производители строительных материалов, железнодорожный транспорт.

Тип газоанализатора АНКАТ 410 - стационарный.
Метод измерения - электрохимический (по каналам СО₂, SСН - оптикоабсорбционный).
Режим работы газоанализатора АНКАТ-410 - непрерывный или циклический.
Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счёт избыточного давления).

Технические характеристики многоканального стационарного газоанализатора промышленных выбросов АНКАТ-410

Измеряемый компонент	Диапазон измерений (показаний)	Единица младшего разряда индикации	Участок диапазона измерения, в котором нормируется погрешность	Пределы основной абсолютной погрешности	Время установления показаний, сек
О₂	(0 – 21) % об.	0,1% об.	(0 – 5) % об.	0,2 % об.	30
			(5 – 21) % об.	0,4 % об.
СО	(0 – 200) млн^-1	1,0 млн^-1	(0 – 20) млн^-1	5,0 млн^-1	60
			(20 – 200) млн^-1	(5 + 0,06(Свх-20)) млн^-1
СО	(0 – 2000) млн^-1	1,0 млн^-1	(0 – 2000) млн^-1	10 млн^-1или 5 % (относительная)*
	(0 – 4000) млн^-1
СО	(0 – 0,5) % об.	0,001% об.	(0 – 0,5) % об.	5 % (приведенная)
NO	(0 – 200) млн^-1	1,0 млн^-1	(0 – 50) млн^-1	5,0 млн^-1	60
			(50 – 200) млн^-1	(5 + 0,1(Свх-50)) млн^-1
NO	(0 – 2000) млн^-1	1,0 млн^-1	(0 – 100) млн^-1	10 млн^-1
			(100 – 200) млн^-1	(10 + 0,1(Свх-100)) млн^-1
NO	(0 – 0,4) % об.	0,001 % об.	(0 – 0,4) % об.	10 % (приведенная)
NO₂	(0 – 140) млн^-1	1,0 млн^-1	(0 – 140) млн^-1	15 % (приведенная)	90
SO₂	(0 – 200) млн^-1	1,0 млн^-1	(0 – 50) млн^-1	10 млн^-1	60
			(50 – 200) млн^-1	(10 + 0,1(Свх-50)) млн^-1
SO₂	(0 – 3000) млн^-1	10 млн^-1	(0 – 3000) млн^-1	20 млн^-1 или 10 % (относительная)*
H₂S	(0 – 40) мг/м³	0,1 мг/м³	(0 – 40) мг/м³	2 мг/м³ или 25 % (относительная)*	60
	(0 – 150) мг/м³
HCl	(5 – 30) мг/м³	0,1 мг/м³	(5 – 30) мг/м³	25 % (относительная)	180
	(0 – 150) мг/м³
NH₃	(0 – 150) мг/м³	1 мг/м³	(0 – 20) мг/м³	5 мг/м³	180
			(20 – 40) мг/м³	(5 + 0,25(Свх-20)) мг/м³
NH₃	(0 – 2000) мг/м³	10 мг/м³	(0 – 2000) мг/м³	50 мг/м³ или 25 % (относительная)*
Cl₂	(0 – 25) мг/м³	0,01 мг/м³	(0 – 25) мг/м³	0,25 мг/м³ или 25 % (относительная)*	120
СО₂	(0 – 30) % об.	0,1 % об.	(0 – 30) % об.	5 % (приведенная)	90
SCH	(0 – 0,05) % об.	0,0001 % об.	(0 – 0,05) % об.	5 % (приведенная)	60

Примечания:
* - берется большее значение основной погрешности из двух вычисленных;
Свх - содержание определяемого компонента на входе газоанализатора.

Диапазон вычисляемых величин

Канал вычисления	Диапазон вычисляемых величин	Примечание
СО₂	(0 – 25) % об.	при отсутствии в газоанализаторе измерительного канала СО₂
NO_X	(0 – 100) млн^-1
NO_X	(100 – 3000) млн^-1
Коэффициент избытка воздуха l	0,5 – 9,99
СО	(0 – 6,25) г/н×м³
NO_X	(0 –0,29) г/н×м³	для газоанализатора АНКАТ-410-16
SСН	(0 – 0,98) г/н×м³

Дополнительные технические характеристики газоанализатора промышленных выбросов АНКАТ-410

Характеристики	Значения	Примечание
Время прогрева газоанализатора АНКАТ410, мин, не более	60
Время работы газоанализатора без корректировки, мес., не менее	6
Унифицированные выходные сигналы:
- токовый выход, мА	(4 – 20)
- цифровой выход	RS232 и RS485
Релейный выход	6 реле для срабатывания от сигнализации «Порог1», «Порог2»	выбирается программно, напряжение и ток коммутации реле – 220 В, 2,5 А
Температура окружающей среды, °С	от +5 до +45
Напряжение питания АНКАТ410, В	220	50 Гц
Потребляемая мощность, В·А, не более	40
Габаритные размеры, мм, не более	485×285×211	масса не более 12 кг
Средний срок службы, лет, не менее:
- для газоанализатора	10
- для ЭХЯ	3

Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых ЭХЯ.

Исполнение	Обозначение	Состав
АНКАТ-410-01	ИБЯЛ.413252.001	2 измерительных канала с ЭХЯ (одиночный набор), без ИКД
АНКАТ-410-02	-01	3 измерительных канала с ЭХЯ (одиночный набор), без ИКД
АНКАТ-410-03	-02	4 измерительных канала с ЭХЯ (одиночный набор), без ИКД
АНКАТ-410-04	-03	5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД
АНКАТ-410-05	-04	6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД
АНКАТ-410-06	-05	2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД
АНКАТ-410-07	-06	3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД
АНКАТ-410-08	-07	4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД
АНКАТ-410-09	-08	5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД
АНКАТ-410-10	-09	6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД
АНКАТ-410-11	-10	2 измерительных канала с ЭХЯ (дублированный набор), без ИКД
АНКАТ-410-12	-11	3 измерительных канала с ЭХЯ (дублированный набор), без ИКД
АНКАТ-410-13	-12	2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД
АНКАТ-410-14	-13	3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД
АНКАТ-410-15	-14	2 измерительных канала с ЭХЯ (дублированный набор) Cl₂, HCl
АНКАТ-410-16	-15	3 измерительных канала с ЭХЯ: СО (0 – 0,5) %, объемная доля, NO (0 – 0,4) %, объемная доля, NO₂ (0 – 0,014) %, объемная доля; измерительный канал с ИКД: SСН (0 – 0,05) %, объемная доля

Примечание: ИКД - инфракрасный датчик СО₂.

Достоинства газоанализатора АНКАТ 410:

- отображение информации со всех каналов на четырёхстрочном жидкокристаллическом индикаторе;
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты;
- наличие 6 реле, программно назначаемых для срабатывания от сигнализаций «Порог 1» или «Порог 2» по выбираемому каналу измерения;
- наличие энергонезависимой памяти для хранения до 1000 измерений;
- наличие 2-х токовых выходов: тип - (0 - 5) или (4 - 20) мА, и соответствие каналу измерения - выбирается программно;
- наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU;
- наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485;
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1М, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- возможность комплектации выносным пультом контроля.

Комплект поставки газоанализатора промышленных выбросов АНКАТ410:

- газоанализатор;
- комплект ЗИП;
- техническая документация;
- CD-диск с программным обеспечением (обработка результатов измерений и вычислений на ПЭВМ).

По отдельному заказу поставляются: баллоны с ПГС, баллон с воздухом кл. 1, индикатор расхода регулируемый ИБЯЛ.418621.002, трубка фторопластовая ФД 4×0,1, электрохимические ячейки.

Для доставки пробы к газоанализатору, ее осушения и чистки, в зависимости от конкретных условий эксплуатации, состава анализируемой среды, длины линии, места установки газоанализатора, совместно с газоанализатором, по отдельному заказу может комплектоваться следующими устройствами:
1) пробозаборник;
2) линия транспортирования пробы;
3) шкаф для установки газоанализатора на открытых площадках;
4) шкаф для установки газоанализатора внутри помещений.
Пробоотборник представляет собой термостойкое газоотборное устройство. Он предназначен для отбора и предварительной фильтрации пробы с возможностью обратной продувки. Может комплектоваться трубкой Пито для измерения скорости потока.

Максимальная температура	до +500 °С
Длина погружной части в зависимости от исполнения	500, 1000, 1500, 2000 мм

Линия транспортирования пробы

Две модификации	утепленная и подогреваемая
Материал линии	трубка фторопластовая Ж6×1
Подсоединение к пробоотборнику и шкафу	ниппельное
Максимальная длина линии транспортирования пробы	5 м при применении электрически обогреваемой линии
Максимальная длина линии транспортирования при утепленной линии	определяется пневматическим сопротивлением с учетом характеристик встроенного в шкаф побудителя

Шкаф предназначен для защиты газоанализаторов от климатических факторов внешней среды, доставки, осушения, очистки и сброса анализируемой газовой смеси, обеспечение продувки датчиков атмосферным воздухом, удаления конденсата.
Шкафы обеспечивают линию транспортирования пробы питанием переменным током 220 В, 50 Гц, автоматической защитой.

Шкаф для Анкат-410 Расположение Анкат-410 в шкафу

Модификации шкафов

Модификация	Описание конструкции	Степень защиты	Габаритные размеры, мм			Масса, кг
Модификация	Описание конструкции	Степень защиты	длина	ширина	высота	Масса, кг
ИБЯЛ.422419.009	не обогреваемый, для установки внутри помещения	IP 40	360	630	650	40
ИБЯЛ.422419.009-01	обогреваемый, для установки на открытых площадках	IP 65	360	740	810	45
ИБЯЛ.422419.009-02	для изменения содержания HCl и Cl₂ внутри помещений	IP 40	360	630	650	40
ИБЯЛ.422419.009-03	для изменения содержания HCl и Cl₂ на открытых площадкайх	IP 65	360	740	810	45

Разрешительная документация и сертификаты на стационарный газоанализатор промышленных выбросов Анкат-410

У стационарного газоанализатора промышленных выбросов Анкат-410 имеется Свидетельство об утверждении типа средств измерений, Декларация о соответствии ГОСТ Р и Разрешение на применение. Данная документация высылается дополнительно по запросу Потребителя.

Анкат-410. Свидетельство об утверждении типа средств измерений Анкат-410. Декларация о соответствии ГОСТ Р Анкат-410. Разрешение на применение
