ОКА-Т газоанализатор токсичных газов с цифровой индикацией
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Переносной газоанализатор токсичных газов ОКА-Т используется для контроля опасной загазованности токсичными газами в воздухе рабочей зоны для обеспечения безопасности при работах в колодцах, люках, цистернах и подвалах.
Основное назначение переносного газоанализатора ОКА-Т - контроль содержания токсичных газов в тоннелях, колодцах и других подземных сооружениях, а также баках, цистернах и т.п. перед спуском в них людей для производства работ, а также для осуществления ремонтных мероприятий непосредственно внутри колодцев.
Описание переносного электрохимического газоанализатора токсичных газов ОКА-Т с цифровой индикацией
При помощи данного устройства можно предотвратить опасные ситуации, которые выявились в результате повреждения газовых магистралей, ёмкостей, содержащих опасные вещества и т.п. при проведении работ в изначально не загазованной рабочей зоне. Для предварительной проверки загазованности рабочей зоны до проведения в ней работ рекомендовано использовать газоанализаторы с выносными блоками датчиков.
Принцип работы газоанализатора базируется на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров). Типы используемых сенсоров определяются компонентами, подлежащими контролю.
Портативные газоанализаторы горючих газов ОКА-Т делятся на пять основных модификации:
- с выносным блоком датчиков на кабеле шесть и более метров;
- с выносным блоком датчиков «Хоббит-ТВ» во взрывозащищённом исполнении на кабеле шесть и более метров;
- с оснащённым встроенным блоком датчиков (малогабаритные индивидуальные и персональные);
- взрывозащищённый с оснащённым встроенным блоком датчиков (малогабаритные индивидуальные и персональные) (исполнение В3а);
- взрывозащищённый с оснащённым встроенным блоком датчиков (малогабаритные индивидуальные и персональные) (исполнение В3б).
Отличительными особенностями взрывозащищённых газоанализаторов ОКА-Т исполнений В3а и В3б со встроенным блоком датчиков является то, что в исполнении В3а питание от аккумуляторов, а в исполнении В3б от батарей.
Внешний вид модификаций газоанализатора ОКА-Т
Взрывобезопасное исполнение со встроенным датчиком (исполнение В3а с питанием от аккумуляторов) | Взрывобезопасное исполнение со встроенным датчиком (исполнение В3б с питанием от батарей) | Взрывобезопасное исполнение с выносным датчиком |

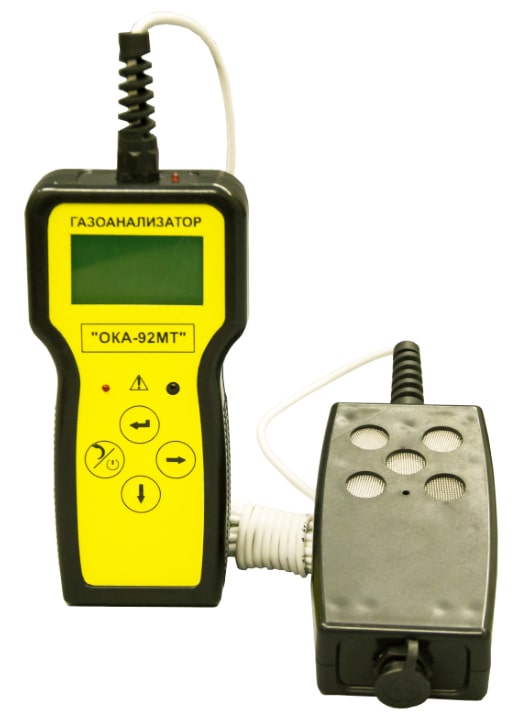

Конструктив с выносным датчиком (для колодцев) | Конструктив со встроенным датчиком (индивидуальный) | |
Газоанализаторы со встроенным датчиком взрывобезопасного исполнения (исполнение В3а с питанием от аккумуляторов, исполнение В3б с питанием от батарей) могут быть только однокомпонентными.
Газоанализаторы взрывобезопасного исполнения с выносным датчиком, а так же общепромышленного исполнения с выносным датчиком (для колодцев) и со встроенным датчиком (индивидуальный) могут быть как однокомпонентными, так и многокомпонентными.
Особенности переносного электрохимического газоанализатора токсичных газов ОКА-Т:
- работоспособность при отрицательных температурах (до -40 °С);
- малые габариты и масса;
- встроенная звуковая и световая сигнализация;
- возможность использования смартфона с поддержкой NFC для считывания и архивирования журнала (взрывобезопасное исполнение со встроенным датчиком кислорода «исполнение В3б» с питанием);
- электронная установка нуля;
- предусмотрен контроль разряда аккумулятора;
- цифровая индикация результатов измерений;
- возможно изготовление стационарного газоанализатора «ОКА-Т» с числом датчиков (каналов) от 1 до 16.
В модификации для персонального использования результаты измерений можно передавать на персональный компьютер при помощи кабеля mini-USB. В данной модели присутствует индикация степени заряда аккумулятора, индикация текущего времени и даты.
Безопасность конструкции газоанализатора ОКА-Т удовлетворяет требованиям ГОСТ 12.2.007.0-75. Конструкция газоанализатора удовлетворяет требованиям ГОСТ 13320-81.
Технические характеристики переносного электрохимического газоанализатора токсичных газов ОКА-Т с цифровой индикацией
Характеристики | Значения |
Число каналов (датчиков) | до 5 |
Диапазон показаний, мг/м3: | |
- сероводорода H2S | 0 - 36 |
- диоксида серы SO2 | 0 - 120 |
- хлора Cl2 | 0 - 14,4 |
- хлороводорода HCl | 0 - 24 |
- оксида углерода CO | 0 - 120 |
- аммиака NH3 | 0 - 120 |
- диоксида азота NO2 | 0 - 24 |
- диоксида углерода CO2, об. % | 0 - 6 |
Диапазон измерения концентраций, мг/м3: | |
- сероводорода H2S | 0 - 30 |
- диоксида серы SO2 | 0 - 100 |
- хлора Cl2 | 0 - 12 |
- хлороводорода HCl | 0 - 20 |
- оксида углерода CO | 0 - 100 |
- аммиака NH3 | 0 - 100 |
- диоксида азота NO2 | 0 - 20 |
- диоксида углерода CO2, об. % | 0 - 5 |
Относительная погрешность измерений, об. % | ± 25 |
Индикация показаний: | ЖК-дисплей с подсветкой |
- индивидуальный газоанализатор со встроенным блоком датчиков | OLED-дисплей |
Пороги срабатывания сигнализации по каналам | 1 ПДК токсичного газа |
Длина кабеля между датчиком и блоком индикации, м | 6 (до 30 по заказу) |
Напряжение питания ОКА-Т, В | 9 |
Потребляемая газоанализатором ОКА-Т мощность, Вт | 0,8 |
Время установления показаний по уровню 0,9, с, не более | 30 - 300 |
Маркировка взрывозащиты: | |
- для переносного взрывозащищённого газоанализатора с выносным датчиком | ExibIIBT6 |
- для индивидуального взрывозащищённого газоанализатора со встроенным датчиком | 1ExibIIBT6 X |
Условия эксплуатации: | |
Температура окружающего воздуха, °C | от -40 до +50 |
Атмосферное давление, кПа | от 84 до 106,7 |
Относительная влажность воздуха при температуре +30 °C, %, не более | 95 |
Встроенная сигнализация | звуковая и световая |
Габаритные размеры, мм, не более: | |
- индивидуальный газоанализатор со встроенным блоком датчиков | 140×65×25 |
- индивидуальный взрывозащищённый газоанализатор со встроенным датчиком типа «Хоббит-ТВ» (исполнение В3а) | 130×70×30 |
- индивидуальный взрывозащищённый газоанализатор со встроенным датчиком типа «Хоббит-ТВ» (исполнение В3б) | 130×70×30 |
- переносной газоанализатор с выносным блоком датчиков: | |
- блок управления | 140×65×25 |
- блок датчиков | Ø75×150; Ø50×150 |
- переносной взрывозащищённый газоанализатор с выносным датчиком типа «Хоббит-ТВ»: | |
- блок управления | 140×65×25 |
- блок датчиков | 100×65×25 |
Масса, кг, не более: | |
- индивидуальный газоанализатор со встроенным блоком датчиков | 0,15 |
- индивидуальный взрывозащищённый газоанализатор со встроенным датчиком типа «Хоббит-ТВ» (исполнение В3а) | 0,2 |
- индивидуальный взрывозащищённый газоанализатор со встроенным датчиком типа «Хоббит-ТВ» (исполнение В3б) | 0,2 |
- переносной газоанализатор с выносным блоком датчиков | 1,2 |
- переносной взрывозащищённый газоанализатор с выносным датчиком типа «Хоббит-ТВ» | 1,5 |
Средний срок службы, лет | 10 |
Гарантийный срок, мес. | 12 |
Межповерочный интервал, мес. | 12 |
Комплект поставки переносного газоанализатора токсичных газов ОКА-Т с цифровой индикацией
Наименование | Количество |
Газоанализатор | 1 |
Блок питания (зарядное устройство) | 1 |
Сумка для переноски | 1 |
Кабель mini-USB (для персонального) | 1 |
Диск с ПО (для персонального) | 1 |
Руководство по эксплуатации | 1 |
Методика поверки | 1 |
Паспорт | 1 |
Форма и примеры заказа
В обозначении газоанализатора серии ОКА буква «Т» обозначает наличие сенсора на токсичные газы. При заказе конкретной модификации ОКА-Т обязательно указывать следующее:
- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком;
- тип исполнения прибора (общепромышленный или взрывобезопасный).
Примеры заказа:
- ОКА-Т (H2S) переносной газоанализатор токсичных газов с калибровкой по сероводороду с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-Т (CO, NH3) персональный газоанализатор токсичных газов с калибровкой по оксиду углерода и аммиаку со встроенным блоком датчиков;
- ОКА-Т (NO2) переносной газоанализатор токсичных газов с калибровкой по диоксиду азота с выносным блоком датчиков Хоббит-ТВ на кабеле 20 метров, исполнение взрывобезопасное.
Поверка газоанализаторов токсичных газов ОКА-Т
Поверка газоанализатора ОКА-Т со встроенным или выносным датчиком на токсичные газы проводится в соответствии с методикой поверки один раз в год при помощи поверочных газовых смесей. Газоанализатор проходит первичную метрологическую и государственную поверку, о чём ставится отметка в его паспорте.
Перечень поверочных газовых смесей, применяемые для поверки ОКА-Т
Определяемый компонент | ПГС №2, мг/м3 | ПГС №4, мг/м3 | ПГС №5, мг/м3 |
Оксид углерода (CO - воздух) | (15 ± 2) | (50 ± 5) | (90 ± 10) |
Сероводород (H2S - азот) | (7,5 ± 1) | (15 ± 1,5) | (27 ± 3) |
Диоксид серы (SO2 - азот) | (7,5 ± 1) | (50 ± 5) | (90 ± 10) |
Хлор (Cl2 - воздух) | (0,55 ± 0,06) | (5,5 ± 0,6) | (11 ± 1) |
Хлористый водород (HCl - азот) | (3,8 ± 0,04) | (10 ± 1) | (18 ± 2) |
Фтористый водород (HF - воздух) | (0,4 ± 0,04) | (1,3 ± 0,2) | (2,2 ± 0,3) |
Аммиак (NH3 - азот) | (15 ± 2) | (50 ± 5) | (90 ± 10) |
Диоксид азота (NO2 - азот) | (1,5 ± 0,2) | (10 ± 2) | (18 ± 2) |
Диоксид углерода (CO2 - азот) | (0,35 ± 0,5), об. % | (2,5 ± 0,5), об. % | (4,75 ± 0,5), об. % |
Разрешительная документация и сертификаты
Газоанализаторы токсичных газов ОКА-Т удовлетворяют требованиям ГОСТ 13320-81, а безопасность их конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75. Приборы внесены в Государственный реестр средств измерений и разрешены к применению Ростехнадзором. Сертификаты, свидетельства, а также разрешения высылаются по дополнительному запросу Потребителей и Заказчиков.
Список нормативных документов, регламентирующих применение переносных газоанализаторов серии ОКА-Т:
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
