ИГ-15 газоанализатор взрывозащищённый переносной

Характеристики

Особенности функционала

—

Автоматическая сигнализация и выключение при глубокой разрядке аккумуляторов

Особенности

—

Функциональные возможности:

- возможность оперативной «подстройки» нуля, изменение порогов срабатывания сигнализации по метану и пропану, а также изменение нижнего и верхнего пороговых уровней для кислорода;
- при неисправности (обрыве) любого из трёх проводов датчика включается непрерывная сигнализация с индикацией обрыва;
- автоматическая сигнализация и выключение при глубокой разрядке аккумуляторов;
- результаты измерения и вид измеряемого газа отображаются на трёхразрядном жидкокристаллическом индикаторе;
- возможность замены чувствительного элемента потребителем;
- соответствует требованиям ТР ТС 012/2011, ТР ТС 020/2011.

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

(с НДС)

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Взрывозащищённый переносной газоанализатор ИГ-15 с принудительным отбором пробы предназначен для измерений объёмной доли горючих газов (метана CH₄, пропана C₃H₈), а также кислорода с выдачей звуковой и световой сигнализации при превышении установленных пороговых значений концентрации по метану и пропану, а также при уменьшении или увеличении концентрации 0₂ относительно установленных пороговых уровней для кислорода.

Область применения

Данный прибор может использоваться во взрывоопасных зонах, помещениях и наружных установках, включая труднодоступные места расположения газового оборудования и места прохождения газопроводов под закрытым грунтом.

Функциональные возможности:

Описание и принцип действия газоанализатора ИГ-15

Прибор состоит из следующих основных функциональных элементов:
- преобразователь каталитический, применяется в качестве чувствительного элемента к метану и пропану;
- электрохимический датчик, чувствительный к кислороду;
- блок управления, представляющий собой электронную плату и узел отображения информации в корпусе;
- встроенный микрокомпрессор, для принудительного отбора проб из окружающей среды;
- блок питания с низкой опасностью механических повреждений по ГОСТ 31610.0-2014 (IEC 60079-0:2011, который состоит из аккумуляторов и платы искрозащиты.

Корпус прибора состоит из панелей, скреплённых между собой винтами. Верхняя и нижняя, а также передняя и задняя панели изготовлены методом литья под давлением из алюминиевого сплава Д-16АТ, две боковые панели представляют собой профиль БПО-3007, выполненного из сплава алюминия АК-12.

Внутри корпуса находится смесительная камера, где размещены термокаталитический датчик и датчик кислорода. Снаружи смесительная камера закрывается гайкой, отвинтив которую можно заменить термокаталитический преобразователь. В верхней части корпуса находится блок управления и блок питания, а в нижней его части находится смесительная камера с датчиками и микрокомпрессор.

Блок управления представляет собой плату, на которой находится устройство отображения информации, органы управления, элементы сигнализации и т.д. Блок питания представляет собой пластмассовый корпус, внутри которого размещены аккумуляторная батарея, состоящая из четырёх последовательно соединённых аккумуляторов типоразмера АА и плата искрозащиты. Блок питания обеспечивает работу электронной схемы прибора через искробезопасную электрическую цепь.

Вверху корпуса находится розетка для подключения сетевого адаптера, при помощи которого осуществляется зарядка блока питания.

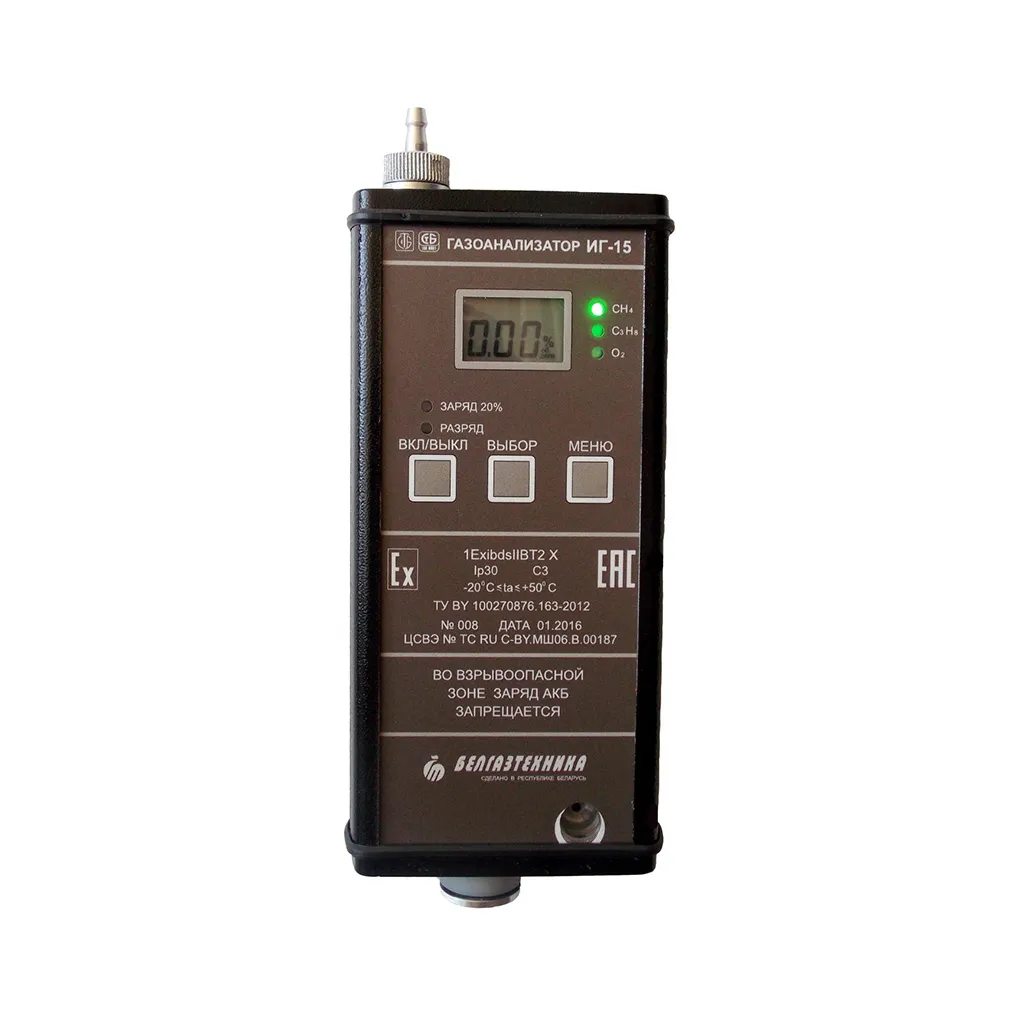

На лицевой панели прибора находятся:
- условное обозначение прибора и обязательные надписи;
- жидкокристаллический индикатор (ЖКИ), предназначенный для отображения значений концентрации газа и другой сопутствующей информации;
- светодиоды для отображения вида определяемого газа, а также светодиоды для отображения информации о процессе зарядки батареи и степени её заряженности;
- три кнопки «включения / выключения» прибора, «выбор» режима работы и кнопка «меню»;
- предупредительная надпись «ВО ВЗРЫВООПАСНОЙ ЗОНЕ ЗАРЯД АКБ ЗАПРЕЩАЕТСЯ!».

Прибор обеспечивает сигнализацию (звуковой сигнал, индикация на ЖКИ) о снижении питания менее 4,5 В с последующим автоматическим выключением при достижении напряжения на клеммах аккумуляторной батареи ниже допустимого значения 4,2 В.

Принцип действия прибора основан на регистрации изменения сопротивления чувствительного элемента датчика горючего газа (термокаталитического преобразователя ПК-1) относительно опорного элемента при воздействии на него метана или пропана, а также изменения напряжения чувствительного элемента датчика кислорода электрохимического ДК-21 при воздействии на него кислорода.

Технические характеристики взрывозащищённого переносной газоанализатора ИГ-15

Характеристики	Значения
Диапазоны измерения объёмной доли газов в воздухе, %:
- метан	0 - 2,5
- пропан	0 - 1
- кислород	4 - 30
Пределы допускаемой вариации выходных показаний в диапазоне измерения, объёмная доля, %,:
- метан	± 0,13
- пропан	± 0,05
- кислород	± 0,5
Предел основной абсолютной погрешности в диапазоне измерения объёмной доли газов, %:
- метан	± 0,25
- пропан	± 0,1
- кислород	± 1
Время прогрева прибора после включения, мин, не более	2
Время установления показаний прибора, с, не более	90
Диапазоны установки порогов срабатывания световой и звуковой сигнализации, объёмная доля газа в воздухе, %:
- метан	0,1 - 2,5
- пропан	0,1 - 1
- кислород	4 - 30
Потребляемый ток, А, не более	0,35
Время непрерывной работы без подзарядки аккумуляторов, ч, не менее	4
Напряжение питания, В	4,5 - 5,6
Питание	автономное
Диапазон рабочих температур, °С	от -20 до +50
Степень защиты от пыли и влаги	IP30
Маркировка взрывозащиты	1ExibdsIIBT4X
Габаритные размеры, мм, не более	165×85×35
Масса, кг, не более	0,85

Комплект поставки

Наименование	Обозначение	Количество
Газоанализатор ИГ-15	14-11.4.00.000	1
Пробоотборник (по дополнительному заказу)	14-90.3.03.00.000	1
Адаптер сетевой*	GS18E09	1
Упаковка	14-11.4.04.000	1
Руководство по эксплуатации	14-11.4.00.000 РЭ	1
Методика поверки	МРБ МП.2568-2016	1

Примечание: * - допускается использование других адаптеров сетевых, имеющих аналогичные технические характеристики и соответствующих требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Разрешительная документация и сертификаты на газоанализатор ИГ-15

У взрывозащищённого газоанализатора ИГ-15 имеется Декларация о соответствии (Таможенный союз) и Сертификат соответствия (Таможенный союз). Данная документация высылается дополнительно по запросу Потребителя.

Декларация о соответствии (Таможенный союз) Сертификат соответствия (Таможенный союз)

Внешний вид и схема пломбировки ИГ-15

Схема контроля параметров газоанализатора
