Переносной газосигнализатор Джин-Газ ГСБ-3М применяется для контроля и выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана, предельно допускаемой концентрации оксида углерода, сероводорода и уменьшении ниже допустимого предела содержания кислорода в воздухе.

Область применения газосигнализатора ГСБ-3М:

- колодцы и камеры водопроводных и канализационных сетей, а также другие аналогичные инженерные сооружения и производственные помещения.

Газосигнализатор является переносным многоканальным прибором со сменным аккумуляторным блоком и имеет пять типов исполнения: ГСБ-3М-01, ГСБ-3М-02, ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07.

Газосигнализаторы ГСБ-3М-01 и ГСБ-3М-02 оснащены светодиодной канальной индикацией и имеют двухпороговую светозвуковую сигнализацию, а газосигнализаторы ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07 дополнительно оснащены двухстрочным отсчётным устройством в виде жидкокристаллического табло.

Газосигнализаторы имеют индикаторный канал температуры окружающей среды, предназначенный для контроля работоспособности прибора.

Газосигнализатор ГСБ-3М включает в себя измерительный модуль с блоком датчиков, соединённый с блоком питания и сигнализации трёхпроводным кабелем.

Блок датчиков включает в себя электрохимическую ячейку на кислород, инфракрасный или термокаталитический датчик горючих газов с защитным колпачком, а также в зависимости от типа исполнения прибора может включать в себя электрохимическую ячейку на оксид углерода и (или) сероводорода.

Защитный колпачок термокаталитического датчика имеет высокую степень механической прочности по ГОСТ Р 51330.0-99.

Переносной газоанализатор-сигнализатор соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и имеет маркировку взрывозащиты «[Exib]IIВ».

Измерительный модуль газосигнализатора ГСБ-3М соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.10-99 и имеет маркировку взрывозащиты «1ExdibIIВТ4».

Сменный аккумуляторный блок газосигнализатора соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

Измерительный модуль газосигнализатора Джин-Газ ГСБ-3М может применяться во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Замена аккумуляторных блоков должна производиться вне взрывоопасных зон помещений и наружных установок.

Зарядка аккумуляторных блоков должна производиться зарядным устройством предприятия-изготовителя вне взрывоопасных зон помещений и наружных установок.

Подключение газоанализатора-сигнализатора к персональному компьютеру должно производиться вне взрывоопасных зон помещений и наружных установок.

Степень защиты корпуса от внешних воздействий для газосигнализаторов ГСБ-3М-01 и ГСБ-3М-02 не ниже IP54, а для газосигнализаторов ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07 - IP67 по ГОСТ 14254-96.

Конструктивные и технические преимущества газоанализатора-сигнализатора Джин-Газ ГСБ-3М

Измерительный модуль с дублирующей светозвуковой сигнализацией

Особенностью данного прибора, выгодно отличающей его от других газоанализаторов и газосигнализаторов, является наличие выносного измерительного модуля с датчиками. Таким образом, замеры производятся непосредственно в воздухе рабочей зоны и не требуют применения шланга и насоса для отбора проб.

Конструкция ГСБ-3М позволяет осуществлять контроль состояния воздуха в колодце, находясь как на поверхности земли (сигнализация на лицевой панели блока питания и сигнализации), так и внутри колодца (сигнализация на измерительном модуле) одновременно. Кабель между модулями может быть до 15 м (базовая поставка - 7 м). В отдельных случаях кабель может быть удлинён до 50 м (без возможности укладки в транспортный модуль, что позволяет перемещаться с измерительным модулем в коллекторах и тоннелях, сохраняя при этом светозвуковую связь с поверхностью). Измерительный модуль вместе с несущим кабелем легко извлекаются и укладываются в полость блока питания и сигнализации, что делает газосигнализатор компактным при транспортировке. Измерительный модуль изготовлен из ударопрочного пластика и имеет следующие особенности: небольшой вес, полная герметизация от проникновения влаги, удобный доступ к интерфейсному разъёму для подключения к компьютеру.

Инфракрасный датчик на метан

Возможность выбора датчика: теперь в газоанализаторы-сигнализаторы Джин-Газ можно устанавливать, на выбор заказчика, вместо термокаталитического датчика на горючие газы, инфракрасный датчик на метан (CH₄) производства английской компании «Dynament». Газоанализатор при этом стоит несколько дороже, но преимущества ИК-датчика того стоят.

Контроль накопленной дозы токсичного газа - окиси углерода (угарного газа)

В газоанализаторе-сигнализаторе Джин-газ, начиная с 2008 года, впервые в российском приборе добавлена сигнализация о превышении накопленной дозы отравляющего угарного газа (СО), которая напрямую зависит от времени нахождения человека в колодце и текущего значения концентрации СО. Это означает, что прибор непрерывно рассчитывает накопленную дозу СО и сигнал опасности прозвучит не только тогда, когда концентрация СО превысит уровень сигнала «Предупреждение», но и тогда, когда накопленная доза превысит значения, установленные санитарными нормами.

Сменный аккумуляторный блок

Питание газосигнализатора Джин-Газ осуществляется от аккумуляторов, расположенных во взрывозащищённом аккумуляторном блоке. Несмотря на то, что ГСБ-3М может работать на одной зарядке аккумуляторов не менее 16 часов, иногда и этого времени бывает недостаточно. Поэтому газоанализатор-сигнализатор может комплектоваться дополнительным аккумуляторным блоком, который легко можно установить на месте проведения работ взамен разряженного. Благодаря этому непрерывное время работы прибора практически не ограничено.

Безопасность во взрывоопасных зонах

Конструкция сигнализатора Джин-Газ разработана в соответствии с международными стандартами по безопасности во взрывоопасных зонах, аттестована по взрывозащите и имеет маркировку «1ExdibIIBТ4».

Микропроцессорное управление

Газоанализатор-сигнализатор Джин-Газ работает полностью автоматически в режиме саморегулировки и мониторинга контролируемых газов. В процессе работы прибор непрерывно контролирует исправность всех важнейших элементов, от которых зависит безопасность работ.

Память событий

Газоанализатор-сигнализатор Джин-Газ запоминает все происходившие события в своей внутренней энергонезависимой памяти: дату и время включения, продолжительность работы, сигналы возникавшие во время работы и возможные неисправности. В дальнейшем всю информацию можно просмотреть и сохранить на персональном компьютере при помощи программы «Джин-Протокол».

С 2008 года в приборах появилась новая форма протокола работы газоанализатора-сигнализатора ГСБ-3М, включающая также исходное состояние прибора в момент включения с числовыми значениями основных параметров, значения концентраций газов и других событий. Для просмотра необходимо использовать программу «Джин-Протокол-2007».

Кнопка принудительной подачи тревоги

На измерительном модуле имеется кнопка принудительной подачи тревоги, с помощью которой работающий в колодце может подать сигнал наверх в случае возникновения чрезвычайной ситуации.

Два варианта корпусов блока питания и сигнализации и аккумуляторного блока

Теперь для модели ГСБ-3М-05 (с ЖК-дисплеем) вы можете выбирать между двумя конструктивами блока питания и сигнализации - корпус А и корпус Б. Корпусе Б блока питания и сигнализации более прочный и пылевлагозащищённый (IP67), а так же в нём используется новый конструктив аккумуляторного блока, имеющий меньшие размеры и меньший вес.

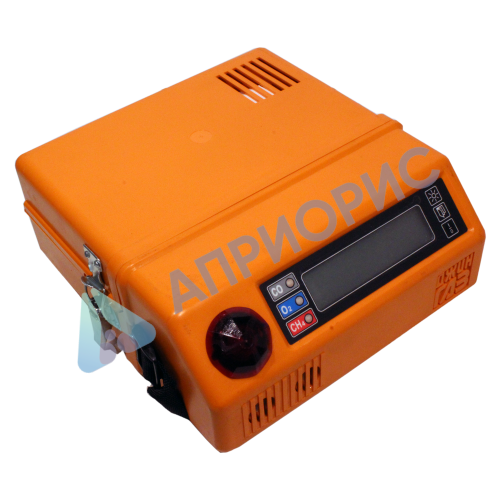

Газоанализатор-сигнализатор Джин-Газ ГСБ-3М в корпусе А

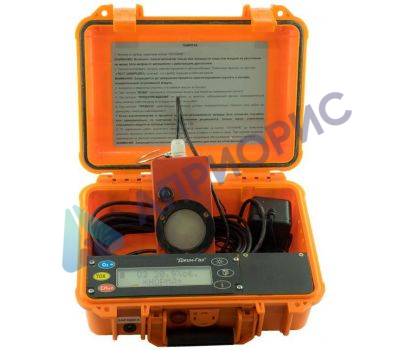

Газоанализатор-сигнализатор Джин-Газ ГСБ-3М-05 в корпусе Б

Использование импортных датчиков

С января 2009 г. в газоанализаторах-сигнализаторах Джин-Газ ГСБ-3М используются только импортные датчики ведущего мирового производителя - английской компании «Alphasense». Это позволит повысить надёжность и практически исключить отказы приборов при их неправильной эксплуатации.

Рабочие условия эксплуатации газосигнализатора Джин-Газ ГСБ-3М

Характеристики	Значения
Диапазон температур контролируемой и окружающей среды, °С	от -30 до +40
Диапазон относительной влажности воздуха при температуре +25 °С, %	30 - 95
Диапазон атмосферного давления, кПа	84 … 107

Примечание: при температуре окружающей среды ниже -25 °С газосигнализаторы ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07 работают в режиме сигнализации (показания на дисплей не выводятся).

Определяемые газы и принцип действия датчиков Джин-Газ ГСБ-3М

В зависимости от исполнения газосигнализатор может иметь измерительный модуль, оснащённый двумя, тремя или четырьмя первичными преобразователями.

Исполнения газосигнализатора Джин-Газ ГСБ-3М

Обозначение исполнения	Определяемый компонент				Наличие ЖК табло
Обозначение исполнения	Метан (CH₄)	Кислород (О₂)	Оксид углерода (СО)	Сероводород (H₂S)	Наличие ЖК табло
ГСБ-3М-01	+	+	+	-	-
ГСБ-3М-02	+	+	-	-	-
ГСБ-3М-05	+	+	+	-	+
ГСБ-3М-06	+	+	-	+	+
ГСБ-3М-07	+	+	+	+	+

Применяются первичные преобразователи трёх типов: электрохимические (кислород, оксид углерода и сероводород), термокаталитические или инфракрасные (метан).

В газосигнализаторах ГСБ-3М-01, ГСБ-3М-02 и ГСБ-3М-05 по согласованию с заказчиком могут устанавливаться либо термокаталитические, либо инфракрасные первичные преобразователи. В газосигнализаторах ГСБ-3М-06 и ГСБ-3М-07 устанавливаются только инфракрасные первичные преобразователи.

Технические характеристики переносного многоканального газоанализатора-сигнализатора Джин-Газ ГСБ-3М

Характеристики	Значения
Пороги срабатывания газосигнализатора:
- по каналу О₂:
Порог I, (ПРЕДУПРЕЖДЕНИЕ), % (об)	не нормируется
Порог II, (ТРЕВОГА), % (об)	18
- по каналу CO (для ГСБ-3М-01):
Порог I, (ПРЕДУПРЕЖДЕНИЕ), мг/м³	не нормируется
Порог II (ТРЕВОГА), мг/м³	80
- по каналу CO (для ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07):
Порог I (ПРЕДУПРЕЖДЕНИЕ), мг/м³ (ррм)	20 (17)
Порог II (ТРЕВОГА), мг/м³ (ррм)	80 (69)
Порог III (ВОЗМОЖНОСТЬ ОТРАВЛЕНИЯ), мг/м³×ч	не нормируется
- по каналу H₂S (для ГСБ-3М-06 и ГСБ-3М-07):
Порог I (ПРЕДУПРЕЖДЕНИЕ), мг/м³ (ррм)	3 (2,1)
Порог II (ТРЕВОГА), мг/м³ (ррм)	10 (7)
- по каналу CH₄:
Порог I (ПРЕДУПРЕЖДЕНИЕ), % (об)	1 (0,5)
Порог II (ТРЕВОГА),% (об)	2 (1)
Диапазоны измерений концентрации определяемых компонентов:
- по каналу О₂, объёмная доля, %	13 - 22
- по каналу СО, объёмная доля, млн^-1	0 - 100
- по каналу СО, массовая концентрация, мг/м³	0 - 116
- по каналу СН₄, % (об)	0 - 2,5
- по каналу H₂S, объёмная доля, млн^-1	0 - 28
- по каналу H₂S, массовая концентрация, мг/м³	0 - 40
Пределы допускаемой основной абсолютной погрешности газосигнализатора (Δ₀) для исполнений ГСБ-3М-01 и ГСБ-3М-02:
- по каналу О₂:
Порог I (ПРЕДУПРЕЖДЕНИЕ), % (об)	не нормируется
Порог II (ТРЕВОГА), % (об)	± 0,4
- по каналу CO:
Порог I (ПРЕДУПРЕЖДЕНИЕ), мг/м³	не нормируется
Порог II (ТРЕВОГА), мг/м³	± 10
- по каналу CH₄:
Порог I (ПРЕДУПРЕЖДЕНИЕ),% (об)	± 0,25
Порог II (ТРЕВОГА),% (об)	± 0,25
Пределы допускаемой основной абсолютной погрешности газосигнализатора (Δ₀) для исполнений ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07:
- по каналу О₂ ,% (об)	± 0,4
- по каналу СО, мг/м³:
для диапазона (0 - 20) мг/м³	± 5
для диапазона (20 - 116) мг/м³	± (5 + ((С_вх - 20)/12)), где С_вх - массовая концентрация оксида углерода на входе газосигнализатора, мг/м³
- по каналу СН₄, % (об)	± 0,25
- по каналу H₂S, мг/м³:
для диапазона (0 - 5) мг/м³	± 1,2
для диапазона (5 - 40) мг/м³	± (0,2 + 0,2·С_вх), где С_вх - массовая концентрация сероводорода на входе газосигнализатора, мг/м³
Пределы допускаемой дополнительной погрешности газосигнализатора, вызванной изменением атмосферного давления в пределах от 84 до 107 кПа, долей от основной абсолютной погрешности	0,2
Пределы допускаемой дополнительной погрешности газосигнализатора от изменения температуры контролируемой и окружающей среды на каждые 10 °С в интервале рабочих температур от -30 °С до +40 °С не превышают, в долях от пределов допускаемой основной погрешности:
- по каналу О₂	± 0,2
- по каналу CH₄	± 0,2
- по каналу CO	± 0,5
- по каналу H₂S	± 0,5
Время срабатывания сигнализации (установления показаний) по уровню Т_0,9 при нормальных условиях, с, не более:
- по каналу CH₄	15 (45 - время установления показаний при использовании инфракрасного датчика)
- по каналу О₂	30
- по каналу СО	45
- по каналу H₂S	45
Время прогрева газосигнализатора Джин-Газ ГСБ-3М, с, не более	120
Питание газосигнализатора осуществляется от аккумуляторного блока, напряжение холостого хода которого, В, не более	8,4
Ток короткого замыкания аккумуляторного блока, А, не более	0,8
Время непрерывной работы газосигнализатора Джин-Газ ГСБ-3М без перезарядки аккумуляторного блока, ч, не менее	16
Габаритные размеры блока питания и сигнализации, мм, не более:		для ГСБ-3М-05, ГСБ-3М-06 и ГСБ-3М-07
- высота	100	110
- ширина	236	190
- длина	245	230
Габаритные размеры измерительного модуля, мм, не более:
- высота	138
- ширина	54
- длина	65
Масса газосигнализатора Джин-Газ ГСБ-3М, кг, не более	2
Средняя наработка на отказ, ч	15000
Средний срок службы до списания, лет, не менее	8

Примечания:
- допускается по требованию заказчика устанавливать пороги срабатывания сигнализации, отличные от приведенных выше;
- по каналам контроля О₂ и СО сигналу «ТРЕВОГА» предшествует сигнал «ПРЕДУПРЕЖДЕНИЕ»;
- по каналу контроля СО сигнал Порог III «ВОЗМОЖНОСТЬ ОТРАВЛЕНИЯ» срабатывает, когда суммарная накопленная доза в течение времени превысит предельно-допустимую величину, установленную санитарно-гигиеническими нормами.

Основные эксплуатационные параметры Джин-Газ ГСБ-3М

Характеристики	Значения
Метод подачи и отбора пробы	естественная конвекция, диффузия
Способ сигнализации	единая кодированная звуковая и индивидуальная световая для каждого контролируемого газа; единая дополнительная тревожная световая сигнализация; отображение соответствующей надписи на ЖК табло
Вид сигнализации:
- Порог I «ПРЕДУПРЕЖДЕНИЕ»	прерывистый зуммер и мигание красного канального индикатора, отображение соответствующей надписи на ЖК табло
- Порог II «ТРЕВОГА»	двойной прерывистый зуммер и постоянное свечение красного канального индикатора; мигание фонаря дополнительной световой сигнализации и индикатора на измеритель-ном модуле, отображение соответствующей надписи на ЖК табло
- Порог III «ВОЗМОЖНОСТЬ ОТРАВЛЕНИЯ» (только по каналу СО)	прерывистый зуммер и мигание красного канального индикатора, отображение соответствующей надписи на ЖК табло
Класс защиты газосигнализатора от поражения электрическим током	III по ГОСТ 12.2007.0-75

В газосигнализаторе предусмотрен контроль работоспособности электронной схемы и линии связи с измерительным модулем, а также контроль степени разряда аккумуляторных батарей.

В рабочих условиях эксплуатации, газосигнализатор не имеет дополнительных погрешностей, вызванных:
- наклоном в любом направлении;
- изменением влагосодержания анализируемого воздуха;
- изменением концентрации не измеряемых компонентов анализируемого воздуха.

Пример обозначения газосигнализатора Джин-Газ ГСБ-3М-05 с измерительным модулем, оснащённым первичными преобразователями концентрации О₂, СО и СН₄:
Газосигнализатор «Джин-газ» ГСБ-3М-05 ТУ 4215-012-44493959-01.

Комплект поставки газосигнализатора Джин-газ ГСБ-3М

Обозначение	Наименование	Количество	Примечание
ВК 12.00.000	Газосигнализатор «Джин-газ» ГСБ-3М-01 (ГСБ-3М-02, ГСБ-3М-05, ГСБ-3М-06, ГСБ-3М-07)	1	Поставляется с аккумуляторным блоком
	Блок зарядки аккумуляторов	1
ВК 12.00.000 ПС	Паспорт	1
МП-242-0984-2010	Методика поверки	1	Поставляется по требованию заказчика
ВК 12.04.000	Аккумуляторный блок (сменный)		Поставляется по дополнительным заказам
	Компакт-диск с программным обеспечением «Джин-протокол»
	Устройство для калибровки
	Кабель интерфейсный
