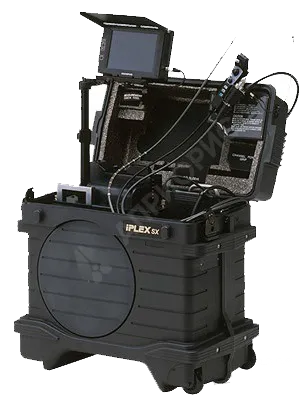

OLYMPUS IPLEX II SX - видеоэндоскоп

В отличие от предыдущих моделей IPLEX в новых видеоскопах применен монитор с увеличенными разрешением XGA(1024x768) и диагональю экрана (160 мм), усовершенствованы возможности стереоизмерений, добавлено меню на русском языке, появилась возможность подключения видеоскопа напрямую к локальной сети.

В отличие от IPLEX II SA, модель IPLEX II SX разрабатывалась, как компактный и универсальный прибор, с возможностью замены рабочих частей самим пользователем, на месте проведения осмотра. Производятся сменные рабочие части (зонды) различных диаметров и длин. «Гладкий» зонд с нар. O6 мм и длиной 9,6 м и «сверхдлинный» с нар.O6 мм и длиной 19 м решают большинство задач осмотра трубопроводов в теплотехнике и атомной энергетике.

К видеоскопу IPLEX SX выпускается также сменные рабочие части O4,4 мм длиной 4 метра и O6,2 мм длиной 3,5 метра — с внутренним инструментальным каналом. Зонд O6,2 х 3500мм может использоваться совместно с транспортным приспособлением (крюком, облегчающим введение и фиксацию зонда при осмотре лопаток турбин). Вместо крюка может быть также использован гибкий инструмент (захваты различных типов) для извлечения из труднодоступных полостей посторонних предметов (см. ниже).

Все сменные рабочие части обладают измерительными функциями, а система по своим параметрам аналогична по характеристикам модели IPLEX SA. Для работы в стесненных условиях, электронный блок системы IPLEX SX можно извлекать из кейса, вес его составляет около 9,6 кг.

Набор гибких инструментов - захватов

В осматриваемую полость могут вводиться различные гибкие инструменты: петли-удавки, захваты, щипцы «крокодилий зуб», магнит и др. Данные приспособления помогут быстро извлечь посторонние предметы или упавший инструмент.

Сменные рабочие части

Универсальный системный блок IPLEX SX может эксплуатироваться с четырьмя видами гибких рабочих частей (O4,4мм х 4 м; O6,2мм х 3,5 м — с рабочим каналом; O6 мм х 9,6 м — с гладкой наружной поверхностью; O 6мм х 19 м — сверхдлинный). Возможность замены рабочих частей обеспечивает универсальность применения системы для различных задач контроля. В случае выхода рабочей части из строя (например, под действием ионизирующего излучения), ее замена позволяет продлить эксплуатационный ресурс всей системы в целом.

Жесткие направляющие трубки с фиксатором

Используются при осмотрах лопаток ротора турбин. Могут быть полезны в качестве направляющих трубок при осмотре сосудов большого объема и при осмотре в направлении против действия силы тяжести.

IPLEX SX оптимален для сложных осмотров

Для обеспечения легкости введения и извлечения видеоскопа из осматриваемого узла Olympus разработал рабочую часть с переменной по длине жесткостью ('Tapered Flex' ®). По мере введения эндоскопа, жесткость рабочей части на изгиб нарастает, тем самым обеспечивается сохранение устойчивости эндоскопа внутри узла, при введении рабочей части на максимальную глубину. Переменная жесткость ('Tapered Flex' ®) обеспечивает прохождение эндоскопом до 5 изгибов под прямым углом в труднодоступных зонах. Данная функция имеется только у приборов Olyumpus, в том числе и у рабочих частей IPLEX SX. Прочность рабочих частей IPLEX на срез увеличена примерно втрое по сравнению с более ранними моделями видеоскопов 5 и 6 серии.

Прочный системный кейс

Кейс, предназначенный для хранения и транспортировки системного блока и рабочих частей IPLEX SX, имеет прочный корпус из армированного пластика, для системного блока в кейсе имеются внутренние амортизаторы, защищающие блок от ударов и вибраций.

Компактный и легкий пульт управления.

Все команды и функции, необходимые для работы с видеоскопом (артикуляция рабочей части, настройки яркости и изображения, запись снимков и измерения), могут быть выполнены с пульта дистанционного управления (ДУ). Пульт ДУ очень компактен и легок — вес всего 160 грамм, не утомляет рук при длительных осмотрах.  В пульт ДУ также встроен микрофон для записи голосовых сопровождений фото и видеозаписи.

Поясной держатель

Предназначен для облегчения труда контролера при длительных осмотрах.

Малые габариты системного блока

Видеоистема IPLEX SX может эксплуатироваться как внутри системного кейса, так и отдельно от него. Системный блок, извлеченный из кейса, имеет небольшие габариты и малый вес (около 9,6 кг.), доставляется к месту проведения осмотра на плечевом ремне. Уменьшение габаритов видеосистемы существенно облегчает работу контролеров в стесненных условиях и, в частности, при подъеме по лестницам.

Стерео измерения

Все типы рабочих частей могут оснащаться измерительными (стерео) объективами, что позволяет проводить измерения обнаруженных дефектов под любым углом наблюдения. При измерениях стерео методом Olympus, нет необходимости обеспечивать перпендикулярность наблюдения видеоскопом плоскости дефекта, что упрощает и ускоряет работу контролера.

Имеется шесть основных режимов измерений

 Длина отрезка.

Измерение расстояния по прямой линии между двумя точками, установленными оператором на границах измеряемого дефекта.

 Глубина /высота.

Измеряется глубина или высота относительно гипотетической «привалочной» плоскости, обозначенной тремя точками у основания дефекта. Метод эффективен при измерении глубины коррозии, эрозии или загромождения сечения внутренних каналов труб.

 Профиль поверхности.

Отображается профиль поверхности объекта, полученной сечением плоскостью, проходящей через объектив видеоскопа и две установленные оператором точки на поверхности осматриваемого объекта. Режим позволяет уверенно распознавать местные впадины и выпуклости дефектов.

 Глубина забоин.

Измеряется расстояние между линией кромки лопатки, обозначенной двумя точками и точкой, установленной в глубине дефекта (например глубина забоины лопатки турбины).

 Площадь.

Измеряется площадь поверхности, заключенной в многогранник, описанный вокруг измеряемой поверхности. Метод эффективен, например, при определении площади обгаров, оплавлений, очагов коррозии и др.

 Длина ломаных линий.

Измеряется длина ломанной со сложным контуром за счет выставления промежуточных точек. Измеряется общая длина ломаной линии, даже расположенной на изогнутой поверхности. Метод удобен для определения протяженности трещин сложной формы.
