Поверка измерителя параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
Поверка осуществляется по документу МП-013/551-2013 «Измерители параметров электрических сетей ПКК-57, мЭт-5035, МЭТ-5080, АКИП-8406. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 марта 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц); предел допускаемой абсолютной погрешности (∆U): ± (0,00015 – 0,002)·U; диапазон воспроизведения частоты переменного тока: 0,01 Гц – 2 МГц; предел допускаемой абсолютной погрешности (∆f): ± (2,5·10-6)·f
- калибратор универсальный Н4-11 диапазон воспроизведения силы переменного тока: 0 – 50 А (20 – 1200 Гц); предел допускаемой абсолютной погрешности (∆I): ± (0,002 – 0,003)·I
- калибратор переменного тока Ресурс—К2 диапазон воспроизведения длительности провала напряжения: 0,01 – 60 с; предел допускаемой абсолютной погрешности (∆t): ± 0,001 с воспроизведение глубины провала напряжения: 10 – 100 %; предел допускаемой абсолютной погрешности (∆Uп): ± 0,3 %
- калибратор электрического сопротивления КС-100К5Т диапазон воспроизведения электрического сопротивления: 100 кОм – 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (∆R): ± (0,015·R)
- калибратор времени отключения УЗО ERS-2 диапазон воспроизведения времени отключения: 10 – 900 мс; предел допускаемой абсолютной погрешности воспроизведения (∆t): ± (0,005·t)
- магазин мер сопротивлений заземления OD-2-D6b/5W диапазон воспроизведения электрического сопротивления: 0,1 Ом – 111,1 кОм; предел допускаемой абсолютной погрешности воспроизведения (∆R): ± (0,005·R) магазин мер сопротивлений петли короткого замыкания ММС-1 диапазон воспроизведения электрического сопротивления: 0,1 – 4000 Ом; предел допускаемой абсолютной погрешности воспроизведения (∆R): ± (0,0005·R)
- мультиметр 3458А диапазон измерения напряжения постоянного тока: 0 – 1000 В; предел допускаемой абсолютной погрешности измерения (∆U): ± (0,5·10-6 – 2,5·10-6)·U
Сведения о методах измерений
- Методы измерений с помощью измерителей параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 указаны в документе «Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- Приказ Министерства здравоохранения и социального развития РФ № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения электрического сопротивления (в том числе электрического сопротивления изоляции, электрического сопротивления заземления, удельного электрического сопротивления, электрического сопротивления цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжения, силы и частоты переменного тока, напряжения прикосновения, действующего значения тока отключения и времени срабатывания УЗО, а также показателей качества электрической энергии (только модификации ПКК-57 и МЭТ-5035).
Поверка измерителя параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406

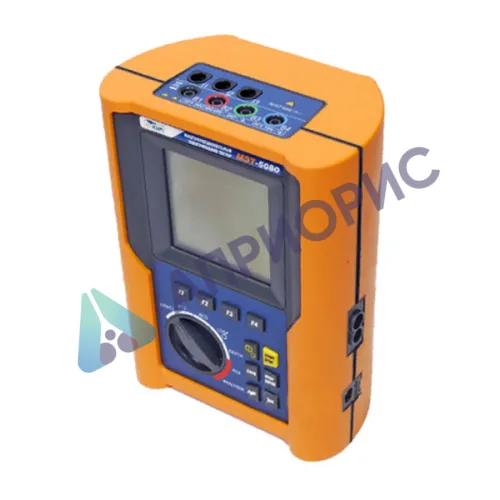

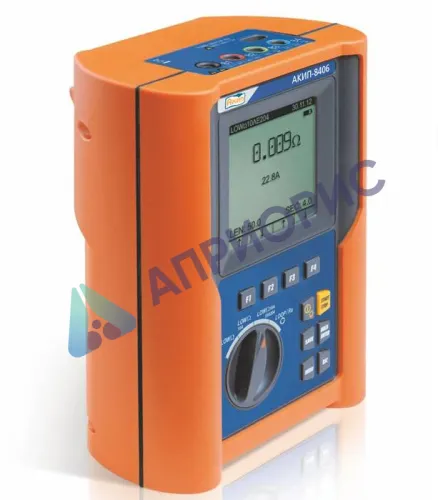

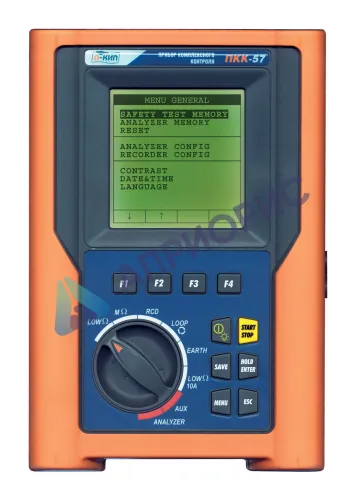

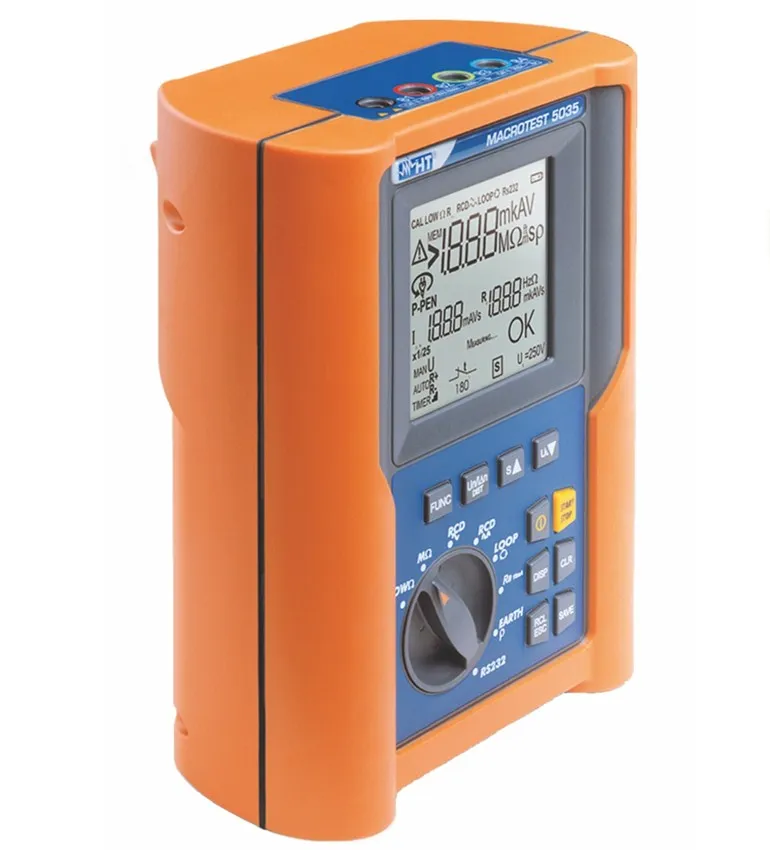

Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели измерителей расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. Выбор режимов измерения и специальных функций при измерениях осуществляется при помощи поворотного переключателя и/или функциональных клавиш. На верхней панели измерителей расположены входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи. На нижней поверхности измерителей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Измерение показателей качества электрической энергии (силы переменного тока, электрической мощности и энергии, n — ой гармонической составляющей тока) осуществляется при помощи внешних преобразователей тока, входящих в комплект поставки. Выбор модификации преобразователей тока при поставке определяется их метрологическими и техническими характеристиками исходя из требований Заказчика. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций измерителей заключается в различных функциональных возможностях и технических характеристиках.
Основные метрологические характеристики измерителей при измерении электрического сопротивления тестовым током 200 мА
Модификация | Диапазоны измерений, Ом | Разрешение, Ом | Предел допускаемой абсолютной погрешности измерений |
ПКК-57
МЭТ-5080 АКИП-8406 |
от 0,01 до 9,99 | 0,01 | ± (0,02 • R + 2 е.м.р.) |
от 10 до 99,9 | 0,1 | ||
МЭТ-5035 | от 0,01 до 19,99 | 0,01 | |
от 20 до 99,9 | 0,1 |
Примечания:
R — измеренное значение электрического сопротивления; е.м.р. — единица младшего разряда.
Основные метрологические характеристики измерителей при измерении электрического сопротивления тестовым током 10 А
Модификация | Диапазоны измерений, Ом | Разрешение, Ом | Пределы допускаемой абсолютной погрешности измерений |
ПКК-57 | от 0,001 до 0,999 | 0,001 | ± (0,05 • R + 2 е.м.р.) |
АКИП-8406 | ± (0,01 • R + 2 е.м.р.) |
Примечания:
R — измеренное значение электрического сопротивления; е. м. р. — единица младшего разряда.
Режим измерения сопротивления изоляции
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу МП-013/551-2013 «Измерители параметров электрических сетей ПКК-57, мЭт-5035, МЭТ-5080, АКИП-8406. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 марта 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц); предел допускаемой абсолютной погрешности (∆U): ± (0,00015 – 0,002)·U; диапазон воспроизведения частоты переменного тока: 0,01 Гц – 2 МГц; предел допускаемой абсолютной погрешности (∆f): ± (2,5·10-6)·f
- калибратор универсальный Н4-11 диапазон воспроизведения силы переменного тока: 0 – 50 А (20 – 1200 Гц); предел допускаемой абсолютной погрешности (∆I): ± (0,002 – 0,003)·I
- калибратор переменного тока Ресурс—К2 диапазон воспроизведения длительности провала напряжения: 0,01 – 60 с; предел допускаемой абсолютной погрешности (∆t): ± 0,001 с воспроизведение глубины провала напряжения: 10 – 100 %; предел допускаемой абсолютной погрешности (∆Uп): ± 0,3 %
- калибратор электрического сопротивления КС-100К5Т диапазон воспроизведения электрического сопротивления: 100 кОм – 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (∆R): ± (0,015·R)
- калибратор времени отключения УЗО ERS-2 диапазон воспроизведения времени отключения: 10 – 900 мс; предел допускаемой абсолютной погрешности воспроизведения (∆t): ± (0,005·t)
- магазин мер сопротивлений заземления OD-2-D6b/5W диапазон воспроизведения электрического сопротивления: 0,1 Ом – 111,1 кОм; предел допускаемой абсолютной погрешности воспроизведения (∆R): ± (0,005·R) магазин мер сопротивлений петли короткого замыкания ММС-1 диапазон воспроизведения электрического сопротивления: 0,1 – 4000 Ом; предел допускаемой абсолютной погрешности воспроизведения (∆R): ± (0,0005·R)
- мультиметр 3458А диапазон измерения напряжения постоянного тока: 0 – 1000 В; предел допускаемой абсолютной погрешности измерения (∆U): ± (0,5·10-6 – 2,5·10-6)·U
Сведения о методах измерений
- Методы измерений с помощью измерителей параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 указаны в документе «Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- Приказ Министерства здравоохранения и социального развития РФ № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документация фирмы-изготовителя.
