Назначение: для измерений содержания ионов Na+, K+, Cl-, Ca2+, Li+, а также рН и парциального давления углекислого газа и кислорода (рСО2, рО2) в биологических жидкостях (сыворотке, плазме, цельной крови).

Поверка анализаторов газов крови, электролитов и метаболитов ESCHWEILER мод. MODULAR pro, COMBI line

В основу работы анализаторов газов крови, электролитов и метаболитов ESCHWEILER моделей MODULAR pro, COMBI line положены следующие методы:

• в основе определения рН, содержания ионов Na+, K+, Cl-, Ca2+, Li+положен потенциометрический метод (исследование электролитов с использованием соответствующих ионоселективных электродов и электрода сравнения хлорсеребряного);
• определение рСО2 основано на принципе непрямого измерения рН. Здесь значение рН измеряется в растворе бикарбоната (рНх), который отделен от пробы с помощью СО2 -проницаемой тефлоновой мембраны. Через мембрану СО2 проникает из пробы в раствор бикарбоната до тех пор, пока не установится баланс между двумя растворами. Конечное изменение рН в растворе бикарбоната прямо пропорционально количеству СО2, проникнувшему через мембрану;
• в основе определения рО2положен амперометрический метод измерения парциального давления углекислого газа и кислорода (определение парциального давления газов крови с помощью ячеек Кларка).

Анализаторы выполняют измерения с пробами биологических жидкостей, в том числе, артериальной, венозной или капиллярной кровью. Исследуемые пробы крови в процессе измерений термостатируются при температуре (37,0 ± 0,2) °С.

Прибор состоит из следующих секций: диалоговая секция (сенсорный экран/ЖК дисплей с клавиатурой, встроенный термографический принтер, сканер штрих-кода); секция анализа (пробоотборник, матрица сенсоров, с поддерживаемой температурой 37,0°C и биосенсоры); секция поддержки (промывочные сосуды, калибровочный пак, сливной сосуд).

Секция анализа включает в себя: поглотитель влаги и жидкостной коллектор, роликовые насосы, биосенсоры, клапаны, регулирующие поток жидкости, матрицу сенсоров, регулировочные клапаны, пробоотборник, разработанный для работы со шприцем (ручное введение для модели COMBI line), капиллярами, вакуумными контейнерами и другими пробозаборными системами.

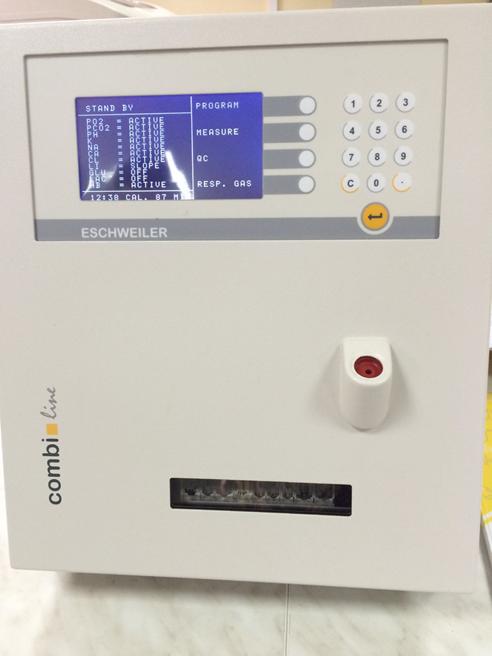

Анализаторы модели MODULAR pro оснащены цветным сенсорным экраном 10,4″, анализаторы модели COMBI line оснащены 16-строчным ЖК-дисплеем с подсветкой и встроенной символьно-цифровой клавиатурой.

Для оптической идентификации пробы анализаторы оснащены встроенным сканером штрих-кодов.

Система анализаторов защищается от перегрева охлаждающим вентилятором.

Задняя сторона анализаторов оснащена следующими портами: SD разъем для карты и RS232 (модель COMBI line); 2 USB для клавиатуры и мыши, EthernetRJ45 для сетевого подключения, COM порт для подключения клавиатуры или сканера штрих-кода, VGA порт для внешнего монитора (модель MODULAR pro).

Дополнительно анализаторы могут отображать более широкий диапазон параметров биологических образцов.

Программное обеспечение

Анализаторы газов крови, электролитов и метаболитов ESCHWEILER моделей MODULAR pro, COMBI line имеют встроенные программные обеспечения, которые используются для выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных и т.д.

Основные функции программных обеспечений: управление работой анализаторов, обработка и хранение результатов измерений, отображение и передача данных.

Структура программных обеспечений представляет древовидную форму и состоит из разделов, прописанных в соответствующих главах РЭ на анализаторы.

Программные обеспечения запускаются в автоматическом режиме после включения приборов. Просмотр версии ПО «MPII» анализаторов газов и электролитов крови ESCHWEILER модели MODULAR pro доступен в пункте «Обслуживание» в подпункте «Информация о программе». Просмотр версии ПО «CLII» анализаторов газов и электролитов крови ESCHWEILER модели COMBI line доступен в течение нескольких секунд в пункте меню «Стандартные данные» в подпункте «DEVICE-ID». Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
