Поверка анализатора спектра Tektronix RSA5103B
Поверка осуществляется по документу МП РТ 2182-2014 «Анализаторы спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B. Методика поверки», утвержденному ГЦИ СИ «Ростест-Москва» 28.10.2014 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор сигналов
диапазон частот от 10 МГц до верхней границы частотного диапазона поверяемой модели; диапазон уровня мощности от минус 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 117 дБн/Гц; вход синхронизации 10 МГц |
для моделей RSA5103B, RSA5106B, RSA5115B, SPECMON3B: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 3, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от минус 115 до + 15 дБм для моделей RSA5126B, SPECMON26B: генератор сигналов измерительный Anritsu MG3693C с опциями 2, 3, 4 диапазон частот от 8 МГц до 31,8 ГГц; диапазон уровня от минус 115 до + 10 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 119 дБн/Гц; вход синхронизации 10 МГц |
| стандарт частоты | стандарт частоты рубидиевый SRS FS725 |
| уровень сигнала частотой 10 МГц от 0 до + 10 дБм;
относительная погрешность частоты сигнала 10 МГц не более ± 1 10-9 |
номинальный уровень сигнала частотой 10 МГц + 7 дБм;
годовой дрейф частоты не более ± 1 10-10 |
| частотомер | частотомер универсальный Tektronix FCA3000 |
| разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц | разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц |
| ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от минус 50 до минус 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ | ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28
относительная погрешность измерения мощности от минус 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ |
| ваттметр поглощаемой СВЧ мощности | преобразователь измерительный Rohde & Schwarz |
| (для моделей RSA5126B, SPECMON26B)
относительная погрешность измерения мощности от минус 50 до минус 10 дБм частотой от 20 до 26,5 ГГц не более ± 0,4 дБ |
NRP-Z55
относительная погрешность измерения мощности от минус 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,4 dB |
Сведения о методах измерений
Методы измерений изложены в документах:
071-3227-00. Анализаторы спектра в реальном масштабе времени серии RSA5100B. Руководство по эксплуатации.
071-3232-01. Анализаторы спектра в реальном масштабе времени серии SPECMONB. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения параметров спектра периодических и однократных сигналов, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.

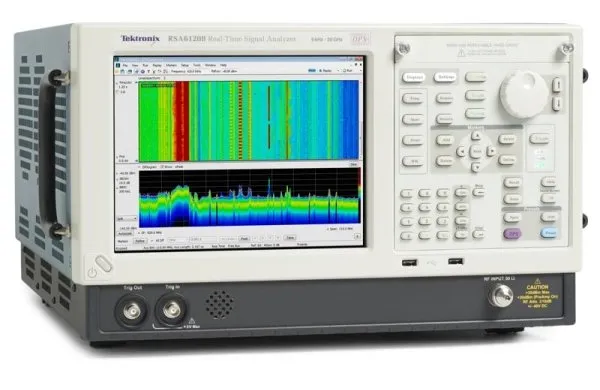

Поверка анализатора спектра Tektronix RSA5103B
Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье, и отображении измерительной информации в спектральной и временной области. Непрерывный во времени анализ позволяет определять параметры спектра сигналов и их изменение во времени, а также параметры сигналов с аналоговой и цифровой модуляцией. Для регистрации однократных сигналов и случайных импульсных помех имеется режим синхронизации по маске с анализом во временной или частотной области. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу.
Модели SPECMON и модели RSA с опцией MAP при использовании подключаемого к ним приемника GPS позволяют производить измерения зон покрытия с картографированием.
Предварительный усилитель установлен в стандартном исполнении моделей SPECMON и опциях 50 (51) моделей RSA.
В моделях SPECMON установлен высокостабильный опорный генератор частоты, такой же генератор поставляется для моделей RSA с опцией PFR.
На внутреннем микропроцессоре установлена операционная система Windows XP, позволяющая производить мультидоменный анализ измерительной информации в задаваемых пользователем окнах с представлением сигналов в различных форматах, в том числе параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП РТ 2182-2014 «Анализаторы спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B. Методика поверки», утвержденному ГЦИ СИ «Ростест-Москва» 28.10.2014 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор сигналов
диапазон частот от 10 МГц до верхней границы частотного диапазона поверяемой модели; диапазон уровня мощности от минус 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 117 дБн/Гц; вход синхронизации 10 МГц |
для моделей RSA5103B, RSA5106B, RSA5115B, SPECMON3B: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 3, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от минус 115 до + 15 дБм для моделей RSA5126B, SPECMON26B: генератор сигналов измерительный Anritsu MG3693C с опциями 2, 3, 4 диапазон частот от 8 МГц до 31,8 ГГц; диапазон уровня от минус 115 до + 10 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 119 дБн/Гц; вход синхронизации 10 МГц |
| стандарт частоты | стандарт частоты рубидиевый SRS FS725 |
| уровень сигнала частотой 10 МГц от 0 до + 10 дБм;
относительная погрешность частоты сигнала 10 МГц не более ± 1 10-9 |
номинальный уровень сигнала частотой 10 МГц + 7 дБм;
годовой дрейф частоты не более ± 1 10-10 |
| частотомер | частотомер универсальный Tektronix FCA3000 |
| разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц | разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц |
| ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от минус 50 до минус 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ | ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28
относительная погрешность измерения мощности от минус 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ |
| ваттметр поглощаемой СВЧ мощности | преобразователь измерительный Rohde & Schwarz |
| (для моделей RSA5126B, SPECMON26B)
относительная погрешность измерения мощности от минус 50 до минус 10 дБм частотой от 20 до 26,5 ГГц не более ± 0,4 дБ |
NRP-Z55
относительная погрешность измерения мощности от минус 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,4 dB |
Сведения о методах измерений
Методы измерений изложены в документах:
071-3227-00. Анализаторы спектра в реальном масштабе времени серии RSA5100B. Руководство по эксплуатации.
071-3232-01. Анализаторы спектра в реальном масштабе времени серии SPECMONB. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
