СТМ-30М система газоаналитическая микропроцессорная стационарная

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

Нет в наличии

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Стационарная микропроцессорная газоаналитическая система СТМ-30М используется для автоматического непрерывного контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы являются сигнализаторами совокупности компонентов.

Конструктивно сигнализатор состоят из:
- блока сигнализации и питания (БСП);
- блока датчика (БД) и / или выносного датчика (ВД), в зависимости от исполнения.

Область применения СТМ-30М:

- в процессе нефте- и газодобычи;
- на газо- и нефтепроводах;
- на объектах газовых хозяйств;
- в автомобильных хозяйствах, на заправках;
- на промышленных предприятиях (окрасочные участки, котельные, канализация);
- на производствах красок и лаков;
- на складах ГСМ (в портах, на железнодорожных базах, нефтебазах и других);
- на танкерах и других судах морских и речных пароходств.

Способ отбора пробы - диффузионный или принудительный (в зависимости от исполнения)

Технические характеристики стационарной микропроцессорной газоаналитической системы СТМ-30М

Характеристики	Значения		Примечания
Тип газоанализатора	стационарный
Принцип работы	термохимический
Поверочный компонент:
- для лёгких фракций	метан
- для тяжёлых фракций	гексан
Диапазон измерения, % НКПР	0 - 50
Диапазон показаний, % НКПР:
- по цифровому индикатору	0 - 70
- по выходному сигналу постоянного тока и по выходному сигналу напряжения постоянного тока	0 - 50
Стандартная установка порогов, % НКПР	1-й	2-й	пороги регулируемые
	7	11	при поверке метаном
	10	15	при поверке гексаном
Основная абсолютная погрешность, % НКПР, не более:
- для измерения	± 5		по метану
	± 7		по гексану
- для сигнализации	± 1
Время срабатывания сигнализации, с, не более	10		по метану
	20		по гексану
Выходной унифицированный сигнал, мА	4 - 20
Цифровой сигнал	RS485
Рабочие условия эксплуатации:
- диапазон атмосферного давления, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)
- диапазон относительной влажности окружающей среды при температуре +35 °С, %:
- для БСП всех сигнализаторов (кроме БСП с климатическим исполнением ТВ3.1, ОМ 4.2 и УХЛ3.1)	от 30 до 80
- для остальных составных частей сигнализатора	от 30 до 95
- производственная вибрация для сигнализаторов:
- в диапазоне частот, Гц	от 10 до 55
- с амплитудой смещения, мм, не более	0,35
- степень загрязнения помещений	3 по ГОСТ Р 52319-2005
- рабочее положение	вертикальное
- угол наклона в любом направлении, °, не более	20
Степень защиты по ГОСТ 14254-96:
- БСП	IP20
- БД, ВД	IP54
Срабатывание «сухих» контактов реле при срабатывании сигнализации:
- предварительной	одна группа		220 В, 1 А
- аварийной	одна группы
- неисправности	одна группа
Длина линии связи БСП с блоком датчика, м, не более	1000		с R жилы не более 10 Ом
Число проводников линии связи	3		2 с цифровой индикацией
Напряжение питания, В:
- переменное	220		в зависимости от модификации
- постоянное	24
Потребляемая мощность, В·А, не более	10
Габаритные размеры блока сигнализации и питания (БСП), мм, не более	114×52×102
Масса блока сигнализации и питания (БСП), кг, не более	0,5
Срок службы, лет, не менее	10

Габаритные размеры и масса блока датчика (БД) и выносного датчика (ВД) сигнализатора СТМ-30М

Условное наименование	Блок датчика (БД)		Выносной датчик (ВД)
Условное наименование	размеры, мм	масса, кг	размеры, мм	масса, кг
СТМ-30М-00ДЦ, -50 ДБ	202×59×162	1,1	-	-
СТМ-30М-02ДЦВ, -51ДБВ	202×59×147	1,1	74×93×74	0,8
СТМ-30М-04ПЦВ, -53ПБВ	202×59×147	1,1	190×147×176	2,5
СТМ-30М-07ДЦВ	202×59×147	1,1	84×96×111	0,4
СТМ-30М-10ДЦ, -10ДБ, -10ДЦГ, -10ДБГ, -10ТДЦ, -10ТДЦГ, -10МДЦ, -10НДЦ, -10НДЦГ; СТМ-30М-10ДЦс, -10ДБс, -10ДЦГс, -10ДБГс, -10ТДЦс, -10ТДЦГс, -10МДЦс, -10НДЦс, -10НДЦГс	-	-	137×82×71	0,6
СТМ-30М-10ПЦ, -10ПБ, -10ПЦГ, -10ПБГ, -10ТПЦ, -10ТПЦГ, -10МПЦ; СТМ-30М-10ПЦс, -10ПБс, -10ПЦГс, -10ПБГс, -10ТПЦс, -10ТПЦГс, -10МПЦс	180×125×270	3	-	-

Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по ГОСТ Р 52350.0-2005 и имеют маркировку взрывозащиты:
- «1ExdIICT4» - ВД и БД сигнализаторов СТМ-30М-10 всех исполнений;
- «1ExibIIВT6 X» - БД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;
- «1ExibdIIВT6 X» - БД сигнализаторов СТМ-30М-00ДЦ, -50ДБ;
- «1ExibdIIВT6» - ВД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;
- «1ExibIIВT3 Х» - БД сигнализаторов СТМ-30М-07ДЦВ;
- «1ExibdIIВT3» - ВД сигнализаторов СТМ-30М-07ДЦВ;
- «[Exib]IIВ» - БСП сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ,- 04ПЦВ, -07ДЦВ, -50ДБ, -51ДБВ, -53ПБВ.

Таблица исполнений сигнализаторов СТМ-30М

Обозначение	Условное наименование	Поверочный компонент	Вид климатического исполнения по ГОСТ 15150-69		Количество жил кабеля связи БСП с БД (ВД)	Наличие цифровой индикации на блоках	Диапазон температуры окружающей среды, °С
			Вид климатического исполнения по ГОСТ 15150-69				БСП	БД	ВД
			ВД или БД	БСП			БСП	БД	ВД
ИБЯЛ.413216.050	СТМ-30М-00ДЦ	метан	УХЛ1	УХЛ4.2	2	БСП и БД	от +1 до +50	от -40 до +50	-
-02	СТМ-30М-02ДЦВ		УХЛ1	УХЛ4.2				от -40 до +50	от -40 до +50
-04	СТМ-30М-04ПЦВ		УХЛ4	УХЛ4.2				от +1 до +50	от +1 до +50
-07	СТМ-30М-07ДЦВ		УХЛ1	УХЛ4.2				от -20 до +50	от -20 до +180
-10	СТМ-30М-10ДБ	метан	УХЛ1	УХЛ4.2	4	нет	от +1 до +50	-	от -60 до +50
-11	СТМ-30М-10ДЦ	метан	УХЛ1	УХЛ4.2		БСП		-
-12	СТМ-30М-10ДБГ	гексан	УХЛ1	УХЛ4.2		нет		-
-13	СТМ-30М-10ДЦГ	гексан	УХЛ1	УХЛ4.2		БСП		-
-14	СТМ-30М-10ПБ	метан	УХЛ4	УХЛ4.2		нет		от +1 до +50	-
-15	СТМ-30М-10ПЦ	метан	УХЛ4	УХЛ4.2		БСП			-
-16	СТМ-30М-10ПБГ	гексан	УХЛ4	УХЛ4.2		нет			-
-17	СТМ-30М-10ПЦГ	гексан	УХЛ4	УХЛ4.2		БСП			-
-18	СТМ-30М-10ТДЦ	метан	ТВ1	ТВ3.4		БСП		-	от -60 до +50
-19	СТМ-30М-10ТДЦГ	гексан	ТВ1	ТВ3.4		БСП		-	от -60 до +50
-20	СТМ-30М-10ТПЦ	метан	ТВ3	ТВ3.4		БСП		от +1 до +50	-
-21	СТМ-30М-10ТПЦГ	гексан	ТВ3	ТВ3.4		БСП		от +1 до +50	-
-22	СТМ-30М-10МДЦ	метан	ОМ1	ОМ4.2		БСП		-	от -60 до +50
-23	СТМ-30М-10МПЦ		ОМ4	ОМ4.2		БСП		от +1 до +50	-
-24	СТМ-30М-10НДЦ		УХЛ1	УХЛ3.1		БСП	от -40 до +50	-	от -60 до +50
-25	СТМ-30М-10НДЦГ	гексан	УХЛ1	УХЛ3.1		БСП	от -40 до +50	-	от -60 до +50
-50	СТМ-30М-50ДБ	метан	УХЛ1	УХЛ4.2	3	нет	от +1 до +50	от -60 до +50	-
-51	СТМ-30М-51ДБВ		УХЛ1	УХЛ4.2				от -60 до +50	от -60 до +50
-53	СТМ-30М-53ПБВ		УХЛ4	УХЛ4.2				от +1 до +50	от +1 до +50

Буквенное обозначение исполнений сигнализатора в конце наименования означает:
- Д - диффузионный способ отбора пробы;
- П - принудительный способ отбора пробы;
- Ц - наличие цифровой индикации на БСП и БД;
- Б - отсутствие цифровой сигнализации;
- Т - тропическое исполнение;
- Н - низкотемпературное исполнение;
- Г - поверочный компонент гексан;
- М - соответствие требованиям РМРС;
- В - наличие выносного датчика соединенного кабелем с БД.

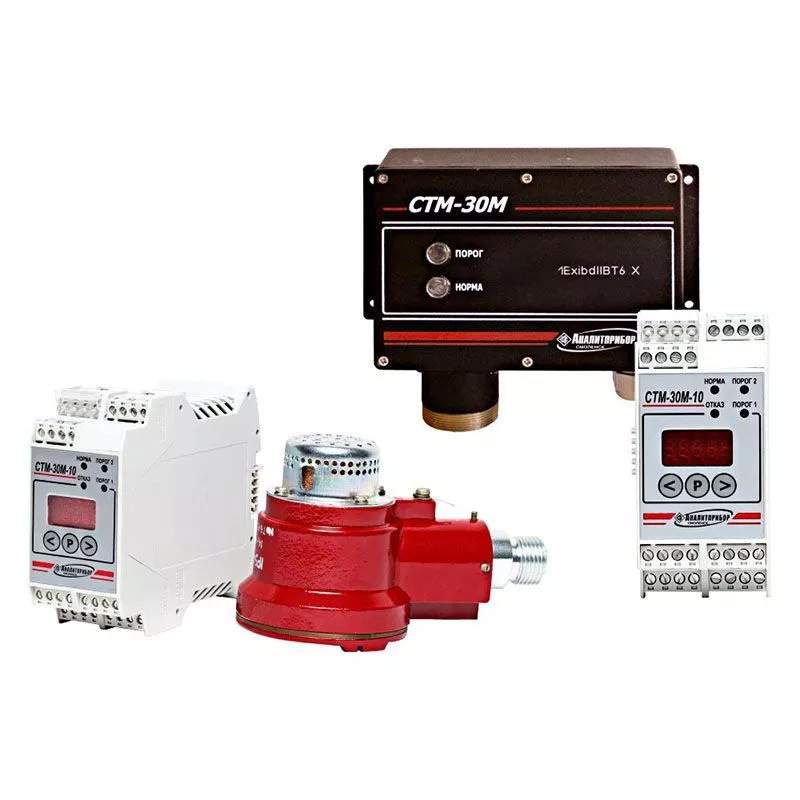

Внешний вид сигнализаторов СТМ-30М


Сигнализатор СТМ-30М с диффузионным отбором пробы без цифровой индикации	Сигнализатор СТМ-30М с диффузионным отбором пробы с цифровой индикацией

Сигнализатор СТМ-30М-10 с диффузионным отбором пробы без цифровой индикации	Сигнализатор СТМ-30М-10 с диффузионным отбором пробы с цифровой индикацией

Сигнализатор СТМ-30М-10 с принудительным отбором пробы без цифровой индикации	Сигнализатор СТМ-30М-10 с принудительным отбором пробы с цифровой индикацией

Достоинства газоаналитической системы СТМ-30М:

- установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15;
- возможность контроля довзрывоопасных концентраций при температурах от -60 до +180 °С;
- более 140 контролируемых веществ;
- возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);
- возможность калибровки по гексану для контроля тяжелых фракций;
- возможность создания многоканальных систем (при этом информация передаётся по цифровому каналу RS485, что позволяет избежать помех);
- исполнения как с цифровой, так и без цифровой индикации;
- наличие высокотемпературной модификации;
- питание от 220 В или 24 В;
- взрывозащита типа d или I (в зависимости от модификации).

Комплект поставки СТМ-30М:

сигнализатор СТМ-30М; комплект ЗИП; комплект монтажных частей; ведомость эксплуатационных документов; комплект эксплуатационных документов.

За отдельную плату поставляется:
1) вентиль точной регулировки ИБЯЛ.306249.002;
2) индикатор расхода ИБЯЛ.418622.003-01;
3) баллоны с ГС для градуировки и поверки сигнализаторов;
4) комплект датчиков (взамен отработавших свой ресурс):
- ИБЯЛ.305658.001 - датчик ИБЯЛ.418429.066-01 (1 шт. в упаковке);
- ИБЯЛ.305658.001-01 - датчик ИБЯЛ.418429.066-01 (2 шт. в упаковке);
- ИБЯЛ.305658.001-03 - датчик ИБЯЛ.418429.066 (2 шт. в упаковке);
- ИБЯЛ.305658.001-04 - датчик ИБЯЛ.418429.066 (1 шт. в упаковке);
- ИБЯЛ.305658.001-06 - датчик ИБЯЛ.418429.067-01 (2 шт. в упаковке);
- ИБЯЛ.305658.001-07 - датчик ИБЯЛ.418429.067-01 (1 шт. в упаковке);
5) датчик ИБЯЛ.418429.066-01 выполнен под пайку кабеля, датчик ИБЯЛ.418429.066 - с разъёмным соединением (используется в низкотемпературных исполнениях), ИБЯЛ.418429.067-01 - в морском исполнении под пайку кабеля;
6) БД взамен отработавшего свой ресурс;
7) ВД взамен отработавшего свой ресурс;
8) фильтр воздуха ИБЯЛ.418312.027 для сигнализаторов с принудительной подачей газовой смеси для очистки сжатого воздуха до класса «9»;
9) фильтры-поглотители агрессивных веществ и каталитических ядов поставляются для каждого конкретного применения сигнализаторов;
10) программируемый логический контроллер «ОВЕН ПЛК-73», предназначенный для сбора данных с сигнализаторов, их обработки, хранения.

Разрешительная документация и сертификаты на газоаналитическую систему СТМ-30М

У газоаналитической системы СТМ-30М имеется Сертификат соответствия ГОСТ Р, Сертификат соответствия (Таможенный Союз), Декларация о соответствии, Декларация о соответствии (Таможенный Союз), Разрешение на применение и Свидетельство об утверждении типа средств измерений. Данная документация высылается дополнительно по запросу Потребителя.

СТМ-30М. Сертификат соответствия ГОСТ Р СТМ-30М. Декларация о соответствии СТМ-30М. Разрешение на применение СТМ-30М. Свидетельство об утверждении типа средств измерений
